Produktdetails / Lieferumfang
Beschreibung MBT 4250 EUROSYSTEM:

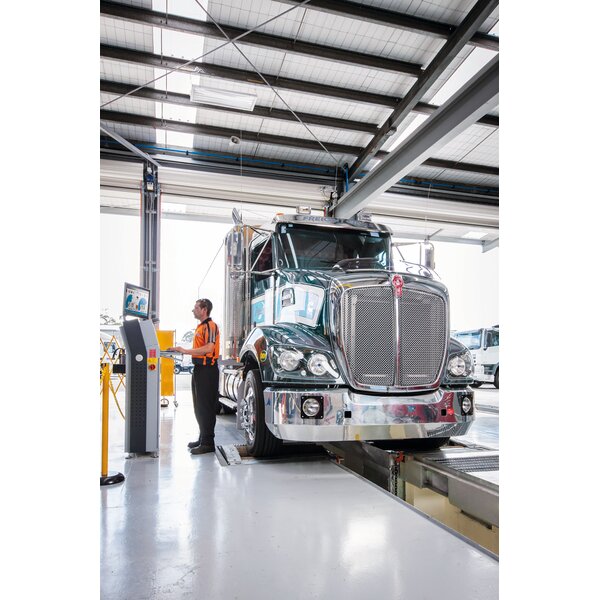

Prüfstraßenfähiger Rollen-Bremsprüfstand für LKW
bis zu 13 t Achslast
- Serienmäßig geteilte Ausführung für den Einbau in einer Arbeitsgrube erlaubt hohe Flexibilität in Bezug auf den Anwendungsbereich
- Die Abmessungen bieten beste Prüfmöglichkeiten für Standardfahrzeuge im PKW und LKW Bereich
- Visualisierung von Messwerten, Differenz und Graphik auf Monitoranzeige
- Prüfstraßenfähig dank Anschlussmöglichkeit von EURO-Bodengruppen MSD 3000 / MINC / TPS
- Umfangreiches Funktionspaket für professionelles Prüfen, wie:
- Verzögerte Einschaltautomatik nach dem Einfahren in den Prüfstand
- Automatische Anlaufüberwachung serienmäßig zur Vermeidung vonReifenschäden
- Automatische Schlupfabschaltung mit Zeigerstopp und Wiederanlaufautomatik bereits im Serienumfang inkludiert
- Serienmäßige automatische Ausfahrhilfe für komfortables Ausfahren der angetriebenen Achsen ausdem Prüfstand
- Abschaltautomatik nach dem Ausfahren aus dem Prüfstand
- Einzelradschaltung für differenzierte, radweise Betrachtung
- Intuitiv bedienbare Software EUROSYSTEM für höchste Expertenansprüche mit:

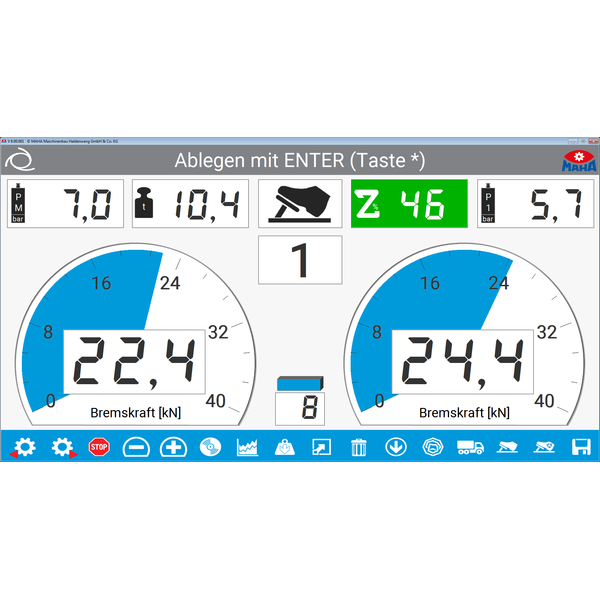

- Rundinstrumenten-Anzeige für die Bremskräfte Zusätzliche Anzeigen von Differenz, Abbremsungen, sowie optionale Waage- bzw. Kraftsensoren.
- Integrierte Benutzerführung mit einfach verständlichen Anweisungen für den Anwender

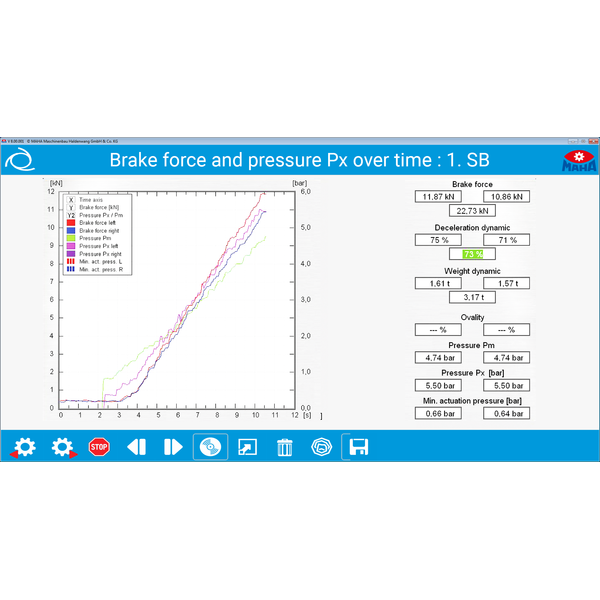

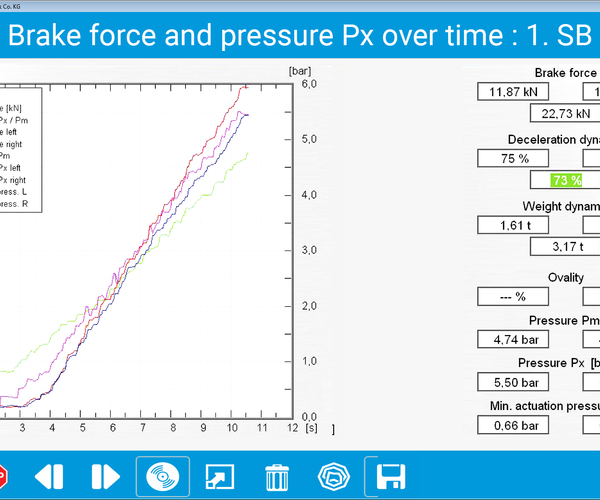

- Kontinuierliche und grafische Echtzeit-Darstellung aller Messgrößen über die Referenzgrößen Zeit und Kraft.
- EUROSYSTEM serienmäßig mit integrierter SQL Server Express Datenbank
- Option Mehrplatzfähigkeit zur produktiven Aufteilung der einzelnen Arbeitspakete auf mehrere Arbeitsplätze.
- Einfache EUROSYSTEM-Anbindung von Zusatzgeräten wie z.B. MLT 3000
- Konfigurierbares Prüfprotokoll mit allen Mess- und Auswerteergebnissen der durchgeführten Prüfungen auf einem einzigen Ausdruck
- Robuste und langlebige Ausführung durch:
- Elektronisches, temperaturkompensiertes DMS-System für hochpräzise Messergebnisse unter allen Umweltbedingungen
- Rollenoberfläche geschweißt
- optionale kostenneutrale Kunststoffbeschichtung der Prüfrollen
- 32 Bit Mikroprozessorelektronik für die Prozesssteuerung sowie die Überwachung sämtlicher Sicherheitsfunktionen
- Abschließbarer Hauptschalter
- Schnittstellenanschluss RS 232
- Spritzwassergeschützte Motoren arbeiten zuverlässig auch unter belastungsintensiven Umwelteinflüssen
- gewuchtete und rillenkugelgelagerte Prüfrollen sorgen für höchste Präzision und absoluten Fahrkomfort und garantieren eine hohe Nutzungsdauer des gesamten Prüfstands
- International anerkanntes TÜV-Gutachten nach VkBl 149/2021
- Stern-Dreieck Schaltung zur Vermeidung von hohen Einschaltströmen
- Rollensatzausführung RS 2 mit platzsparender Motorenintegration unterhalb der Prüfrollen
- hintere Rolle um 40 mm überhöht - zur besseren Fixierung der Räder im Rollenprisma während des Bremsvorgangs in Hauptfahrtrichtung
- Selbsttragender geteilter Rollensatz
- Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016
Beschreibung Kommunikationspult MCD 2000:
- Robustes und multifunktionales Metallgehäuse
- Integrierter Schaltschrank zur Aufnahme der Elektronikkomponenten
- Abschließbare Schublade für Tastatur und PC-Maus sowie Ablagefach für Kleinmaterial
- Halterung nach VESA-Standard zur Aufnahme des All-in-one PCs oder PC-Monitors
- Erweiterbar mit optionalem PC-Staufach oder Seitenregalen
- Lackierung hochwertige Pulverbeschichtung: fenstergrau, RAL 7040 (Schaltschrank) anthrazitgrau, RAL 7016 (Seitenwangen)
- Maße Kommunikationspult (H x B x T) ca. 1230 x 860 x 350 mm mit Option Druckerfach (H x B x T) ca. 1560 x 860 x 420 mm
Lieferumfang:
- Kommunikationspult MCD 2000 mit integriertem Schaltschrank
- Rollensatz MBT 4000 RS 2 mit Vorbereitung für Wiegeeinrichtung
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre EUROSYSTEM V8
|
||
|
Broschüre (Printversion) EUROSYSTEM V8
|
||
|
Broschüre MBT-SERIES für alle Fahrzeugklassen
|
||
|
Broschüre (Printversion) MBT-SERIES für alle Fahrzeugklassen
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt MBT 4250 EUROSYSTEM
|
||
|
Technisches Datenblatt (Printversion) MBT 4250 EUROSYSTEM
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung MBT EUROSYSTEM
|
||
|
Betriebsanleitung EUROSYSTEM V8
|
||
Technische Daten
Technische Daten:
| Achslast (überfahrbar) | 13000 kg |
| Antriebsleistung | 2 x 9 kW |
| Prüfgeschwindigkeit | 2,3 km/h |
| Rollenlänge | 1000 mm |
| Rollendurchmesser | 202 mm |
| Rollenachsabstand | 430 mm |
| Absicherung gG | 50 A |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
