Produktdetails / Lieferumfang

Beschreibung:

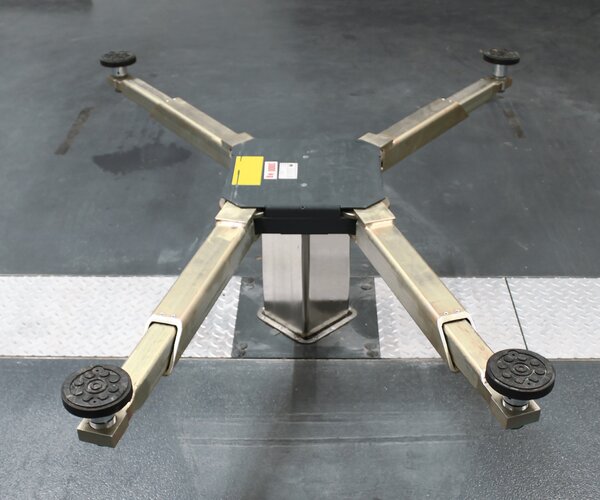

Ein-Stempel-Unterflurhebebühne mit Schwenkarm X-Aufnahme,
zur Aufnahme der Fahrzeuge im Schwellerbereich.
Aufnahme passend für PKW unterhalb des Fahrzeuges

Schwenkarmaufnahme (X):

  • Optimale Fahrzeugaufnahme mit höchsterZugänglichkeit insbesondere für Reparaturen von außen am Schweller- oder im Motorenbereich
  • Zweifach teleskopierbare Schwenkarmaufnahme zum stufenlosen Verstellen
  • Schwenkarmauszüge mit der Unterschwenkhöhe 104 mm
  • Exaktes Aufnehmen der Fahrzeuge durch höhenverstellbaren Drehteller mit Gewinde- und Stecksystem
  • Multiflexibles Stecksystem für Aufnahmeerhöhungen bzw. Spezialaufnahmen für verschiedene Fahrzeugtypen zur sicheren, formschlüssige Fahrzeugfixierungim Lieferprogramm
  • Vollständig gummierter Aufnahmeteller im Standard ohne Metallteile zum Ausschluss der elektrischen Leitfähigkeit
  • Automatisch einrastende Tragarmarretierung


SQUARE Hubeinheit:

  • Einzigartige Steifigkeit und höchste Sicherheit durch verwindungssichere Vierkant-Stempel
  • Geräuscharmer Betrieb durch sehr leisen Motor in der Einbauwanne
  • Optional auch nachhaltig mit mineralischem Bio-Öl mit langer Haltbarkeit nutzbar
  • Elektronische Hebebühnen-Steuerung mit kontaktlosen, verschleißfreien Endschaltern und optischer Fehleranzeige
  • Hohe Laufruhe durch gleitfähige, langlebige Spezial-Nickel-Beschichtung der Stempel in robuster, wartungsarmer Stempelführung
  • Der geschützt innenliegende Sicherheits-Hydraulikzylinder ist ein Garant für hohe Lebensdauer
  • Doppelzylinder Hubeinheit für redundanten Betrieb
  • Hohe Hebe-/Senkgeschwindigkeiten sind garantiert in einen lastabhängigen Spektrum von 20 - 26 Sekunden
  • Integrierter, batteriebetriebener Notablass
  • Optimale Arbeitsplatzergonomie durch optionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem


Lieferumfang:

  • Schwenkarmaufnahme (X) mit Schwenkarmträger anthrazitgrau (RAL 7016) und Schwenkarmauszüge verzinkt
  • Hubeinheit mit Doppelzylinder und Klemmsystem
  • Leitungs- und Befestigungsmaterial
  • Einbauwanne/Einbaurahmen nicht im Lieferumfang
  • Not-AB-Kabel zum Anschluss an den Schaltkasten
  • Bedieneinheit mit 10 m Steuerkabel (Ölflexkabel)
  • Abschließbarer Hauptschalter
  • Quetschstellensicherung durch CE-Stopp anstatt Fußabweiser
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE


Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE3000 kg
Verstellbereich Aufnahmeteller78 - 109 mm
Bauhöhe104 mm
Hubhöhe max.1940 mm
.2382 mm
Stempelmaße quadratisch180 mm
Hubzeit/Senkzeit lastabhängigca. 28/20 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 28 l
Öl-QualitätHLP-D 22
Betriebsdruck140 bar
Empfohlene EinbauwanneVZ 972554
Steuereinheit (H x B x T)320 x 220 x 120 mm
Antriebsleistung3,0 kW
Absicherung gG16 A
Spannungsversorgung3/N/PE 400 V 50 Hz
