Produktdetails / Lieferumfang

Beschreibung:

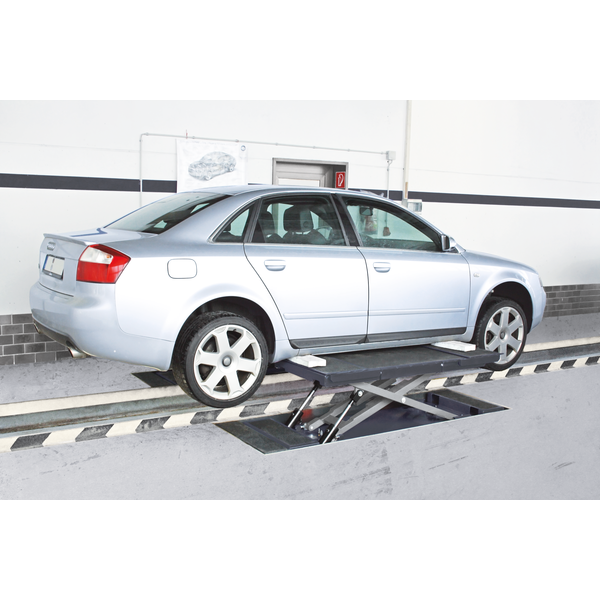

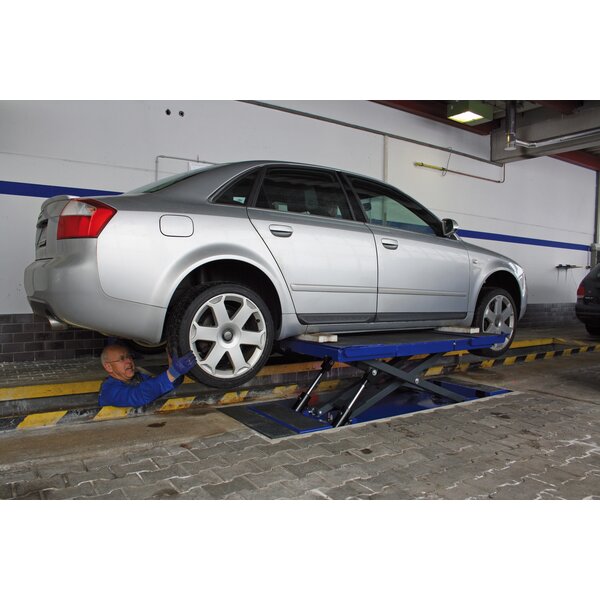

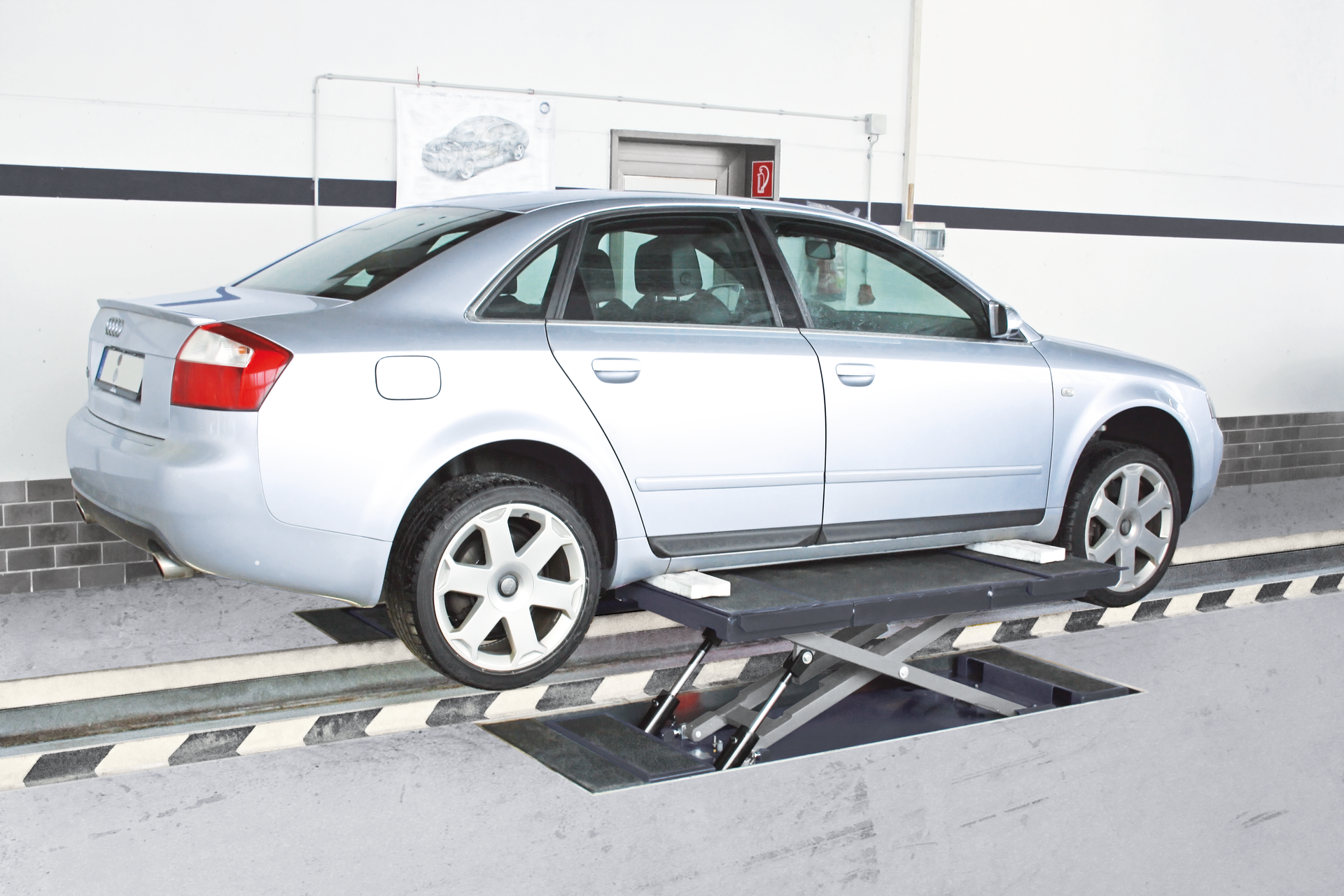

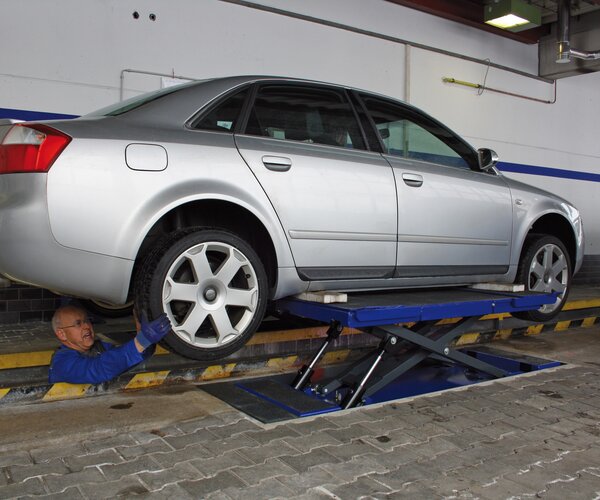

  • Einbau bodeneben über Grube, keine mechanische Verbindung zwischen den beiden Scheren
  • Mit 10 t Achslast überfahrbar, dadurch ideal für Einbau in Nutzfahrzeuggruben
  • Automatischer Niveauausgleich im abgelassenen Zustand

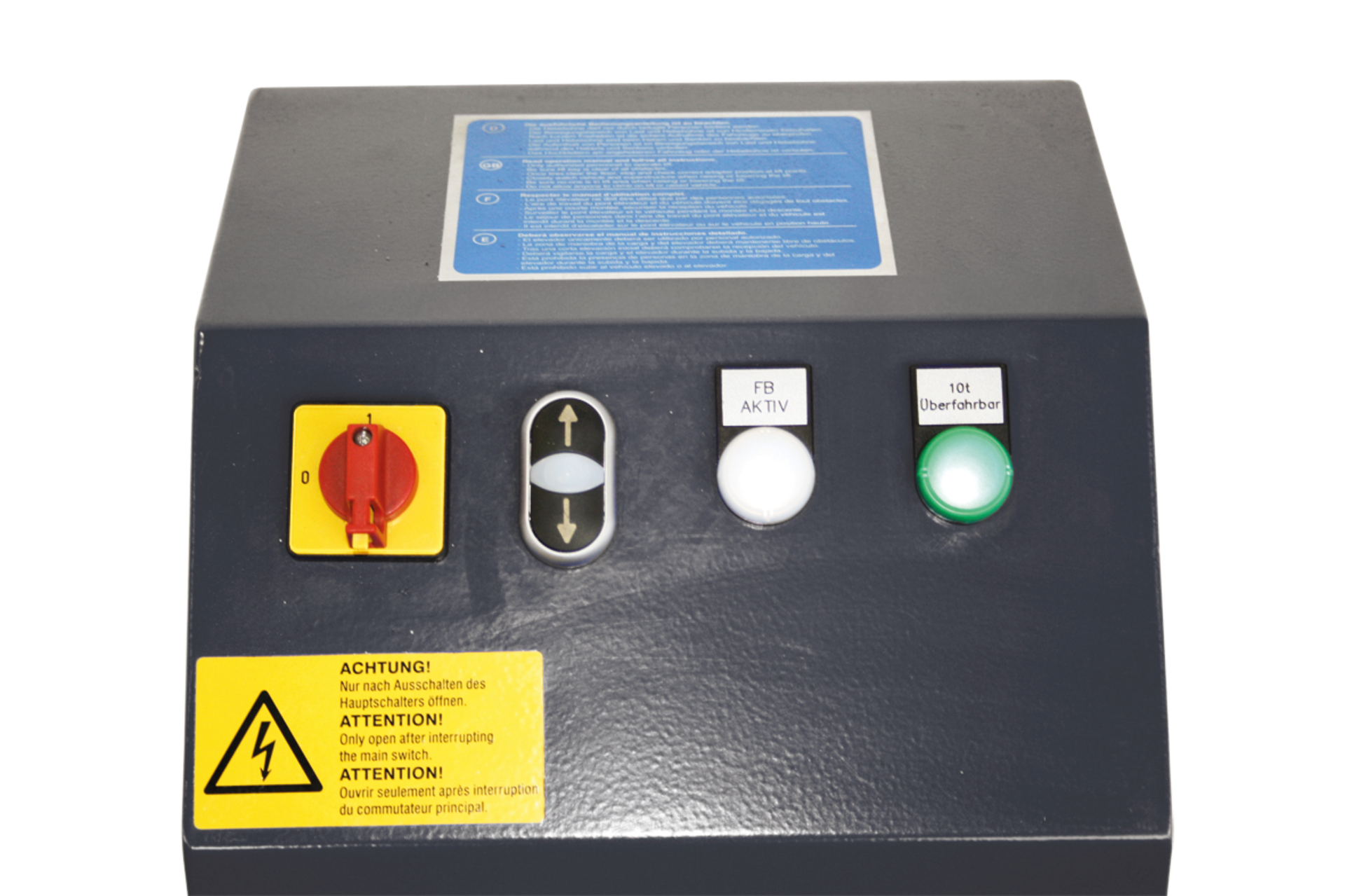

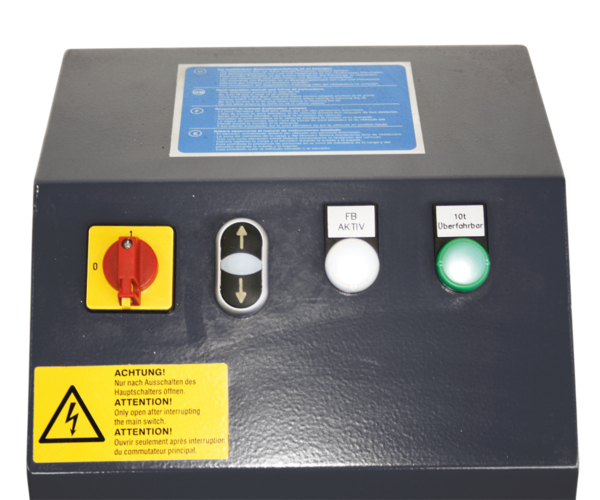

  • Freigabeleuchte am Bedienpult zum Überfahren, wenn Bühne vollständig abgelassen ist
  • Fundamenteinbauwanne als verlorene Schalung, separat (vorab) lieferbar
  • Traglast 3,5 t
  • Großer Nutzhub 450 mm (ab Fußbodenniveau)
  • Große Auszugslänge von 1500 mm bis 2000 mm
  • Große Breite der Aufnahmeplatten
  • Kurze Hub- und Senkzeit 9 s/9 s
  • Hohe Sicherheit durch 2 Zylinder je Scherenseite (doppeltes Geber-Nehmersystem)
  • Anordnung der Zylinder an den Außenscheren, dadurch hohe Seiten-Stabilität
  • Keine Druckluft erforderlich
  • Stehendes Bedienpult mit kleinen Außenmaßen

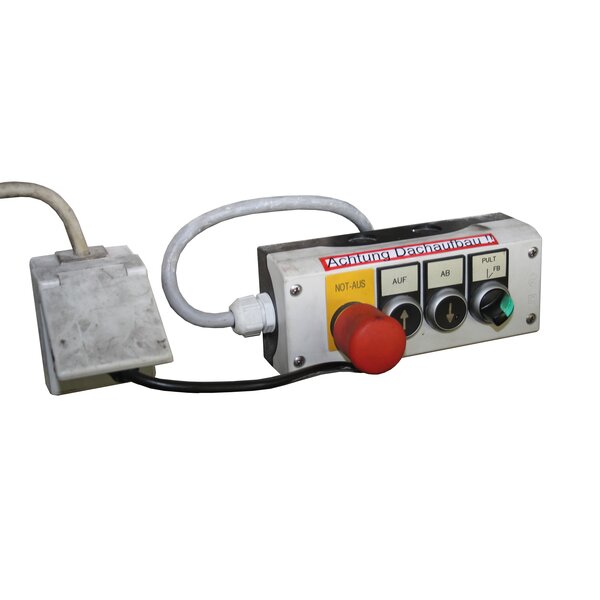

  • Zusätzliche Bedieneinheit montierbar innerhalb der Grube mit Sicherheitswahlschalter und NOT-AUS-Schalter
  • Inklusive Notablass-Einrichtung, einfach und sicher durchführbar am Bedienpult
  • Quetsch- und Scherstellungsicherung durch CE-Stopp
  • Lackierung in hochwertiger Pulverbeschichtung:
    • anthrazitgrau, RAL 7016 (Aufnahmeplatten, Bodenrahmen, Scheren)
    • fenstergrau, RAL 7040 (Bedienpult)


Lieferumfang:

  • Grubenradfreiheber Typ MPL 3.5
  • Bedienpult mit Steuerung und Hydraulikaggregat
  • Zusätzliche Bedieneinheit montierbar innerhalb der Grube
  • Hydraulikschläuche und Hydraulikrohre für Verlegung

innerhalb der Grube; max. Abstand Bühne - Aggregat 2 m

  • Betriebsanleitung und Prüfbuch
  • EG Konformitätserklärung CE
  • Transportverpackung


--------------------------------------------------------------
ACHTUNG:
Nur in Verbindung mit Fundamentwanne VZ 972375
VORAB LIEFERBAR !
--------------------------------------------------------------

Downloads

Verkaufsunterlagen

Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Traglast CE3500 kg
Hubhöhe max.450 mm
Hub-/Senkzeit lastabhängigca. 9 s/9 s
Einbautiefe260 mm
Breite Aufnahmeplatten683 mm
Länge Aufnahmeplatten1500 - 2000 mm
Antriebsleistung2,2 kW
Betriebsdruck170 bar
Gesamtbreite (grubenabhängig), empfohlen2250 mm
Spannungsversorgung3/N/PE 400 V 50 Hz
Absicherung gG16 A
ScherstellensicherungSignaltonsteuerung
Gewicht inkl. Verpackung1100 kg
Verpackungsmaße (L x B x H)2100 x 800 x 500 mm
Verpackungsmaße Fundamentwannen
(L x B x H)2360 x 1000 x 700 mm
Hydraulikölmenge10 l
