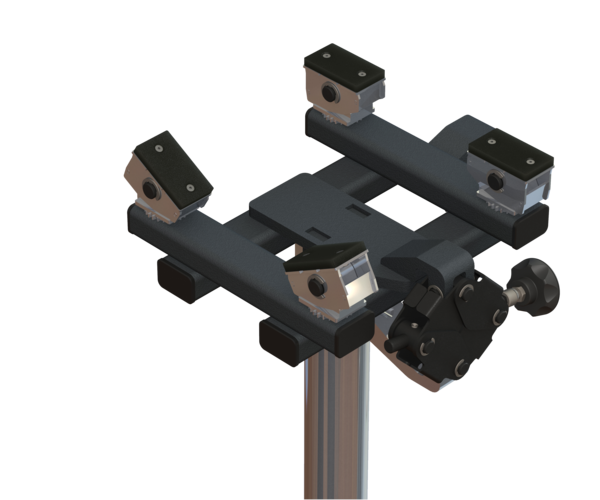

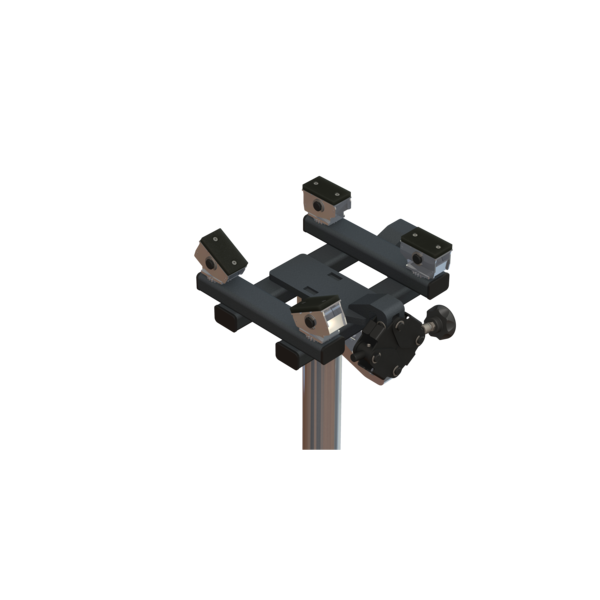

Die Größe ist optimiert für eine Vielzahl von Getrieben
Grundträger:

  • Für die Erreichbarkeit schwieriger Montagestellen wurde der Grundaufnahmen als Rahmenkonstruktion entwickelt
  • Die aufgenommenen Baugruppen können mit den mitgelieferten Spannbänder sehr einfach fixiert und gesichert werden
  • Die für die Spannbänder notwendigen Ösen sind gut erreichbar und leicht zugänglich


Neigungsverstellung:

  • Eine ausgeklügelte Scheren-Spindelverstellung des Getriebewerkzeuges ist ein Garant für eine sehr exakte, feinfühlige und leichtgängige Positionierung des Aggregates auch im schwierigen Arbeitsumfeld
  • Die zwei Achsen der GMT 800 sind schwenkbar um + 10 ° und um + 15°
  • Die Verstellung erfolgtmit dem mitgelieferten Hand-Dreh-Griff oder optional über einen Ratschenschrauber
  • Die Einrichtung der Neigung kann auch unter Last erfolgen


Aufnahmen:

  • Selbstanpassende Planaufnahmen schwenkbaren mit Gummiauflagen 90 x 50 mm mit einem Neigungsspiel von 30° zur Anpassung an das Getriebe
  • Lieferumfang (4 Stück)


Technische Daten:

Aufnahmebereich374 x 399 mm
Gesamtmaße (L x B x H)61 x 381 x 211 mm

ohne Plattformaufnahmen

Tragkraft800 kg (mittige Aufnahme)
Gewicht ohne Zubehör27 kg (33 kg mit Planaufnahmen)
Aufnahmedurchmesser
mit Sicherheitsaufnahme innen/außen45/80 und 45/70 mm

  • falls das Getriebe außerhalb des Schwerpunktes aufgenommen wird
