Produktdetails / Lieferumfang
COMFORT Variante - Optionen wählbar
(Farbe/Sportwagentragarme/Sonderspannung)
- RAL 7040 -

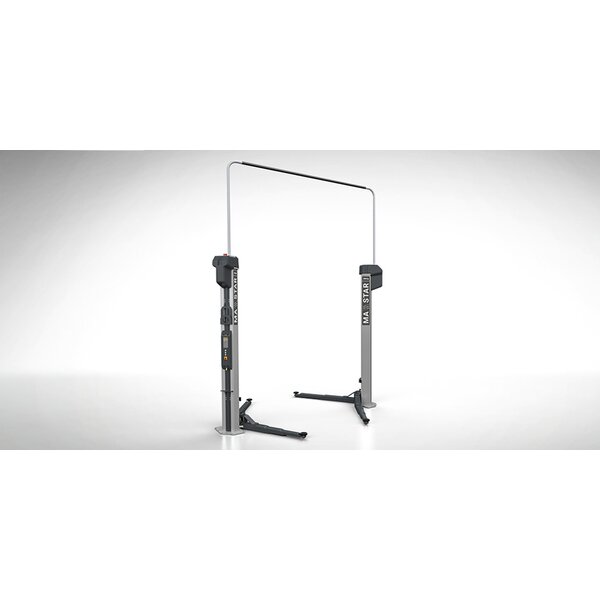

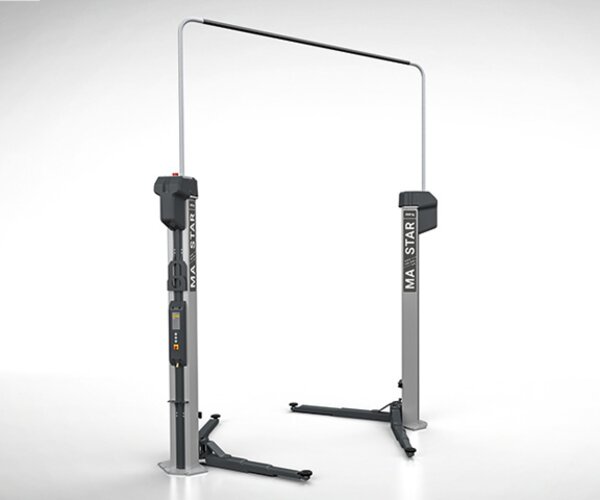

Beschreibung:
- Traglast 3500 kg
- triple safety
- 45° gedrehte Säulen für großen Türöffnungswinkel
- Asymmetrische Tragarme
- Kurze Tragarme 180° schwenkbar
- Variable Aufstellweite
- Hochwertige Pulverbeschichtung:
- fenstergrau, RAL 7040 (Säulen)
- anthrazitgrau, RAL 7016 (Hubschlitten, Tragarme)
Lieferumfang:
- 2 Säulen asymmetrisch mit Bediengehäuse an Bediensäule
- 4 asymmetrische Tragarme (2 doppelt-, 2 einfach teleskopierbar)
- Aufnahmeteller-Stecksystem
- Kabelbrücke
- Spindelöl (0,5 l)
- Betriebsanleitung und Prüfbuch
- EG Konformitätserklärung CE
- Transportverpackung
Downloads
Verkaufsunterlagen
Broschüren | ||
---|---|---|
Broschüre MA STAR
|
||
Broschüre (Printversion) MA STAR
|
Technische Datenblätter | ||
---|---|---|
Technisches Datenblatt MA STAR 3.5 A
|
||
Technisches Datenblatt (Printversion) MA STAR 3.5 A
|
Technische Dokumentation
Betriebsanleitungen | ||
---|---|---|
Betriebsanleitung MA STAR 3.5 | 5.5 | 6.5 (Vollständige Version)
|
||
Betriebsanleitung MA STAR 3.5 | 5.5 | 6.5 (Druckversion für Endnutzer)
|
Produktzeichnungen | ||
---|---|---|
MA STAR 3.5 A Datenblatt Hauptabmessungen
|
||
MA STAR 3.5 A BMW Datenblatt Hauptabmessungen
|
||
MA STAR 3.5 A MB Datenblatt Hauptabmessungen
|

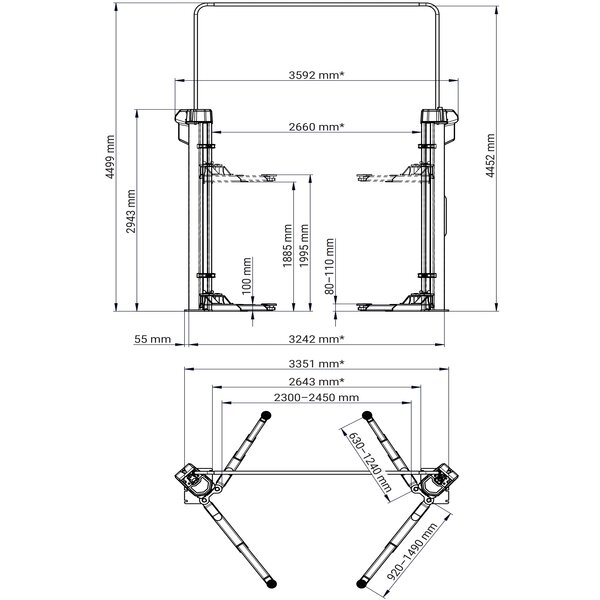

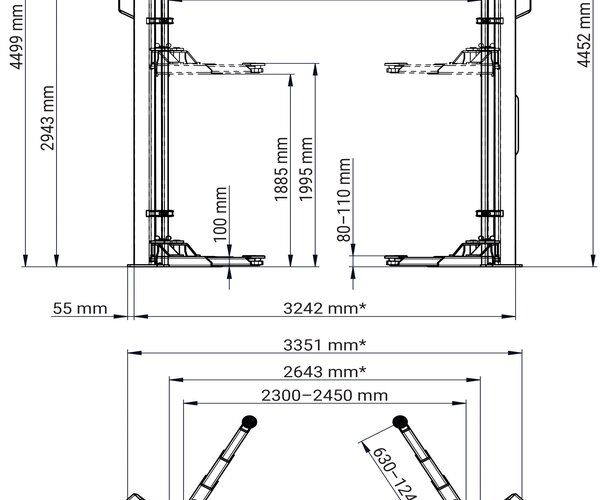

Technische Daten
Technische Daten:
Traglast CE | 3500 kg |
Hubhöhe max. | 1995 mm |
Hub-/Senkzeit (lastabhängig) | ca. 40/40 s |
Unterschwenkhöhe gesamter Tragarm | 100 mm |
Verstellbereich Aufnahmeteller | 80 - 110 mm |
Auszugsbereich kurze Tragarme | 630 - 1240 mm |
Auszugsbereich lange Tragarme | 920 - 1490 mm |
Gesamtbreite* | 3592 mm |
Außenmaß Grundplatten* | 3351 mm |
Äußere Säulenweite* | 3242 mm |
Lichte Säulenweite* | 2660 mm |
Durchfahrbreite | 2300 - 2450 mm |
Säulenhöhe | 2943 mm |
Gesamthöhe max. (mit Kabelbrücke) | 4499 mm |
Antriebsleistung | 2 x 3,0 kW |
Spannungsversorgung | 3/N/PE 400 V 50 Hz |
Absicherung | C16 A |
Gewicht | 650 kg |
Verpackungsmaße (L x B x H) | 2900 x 1100 x 710 mm |
Geforderte Betonqualität | C 20/25 |
- Geforderte Mindestbetonplattendicke ohne Estrich min. 180 mm
*Maß bezogen auf empfohlene Durchfahrbreite 2400 mm
