MA STAR 6.5 STOCK VP 451189

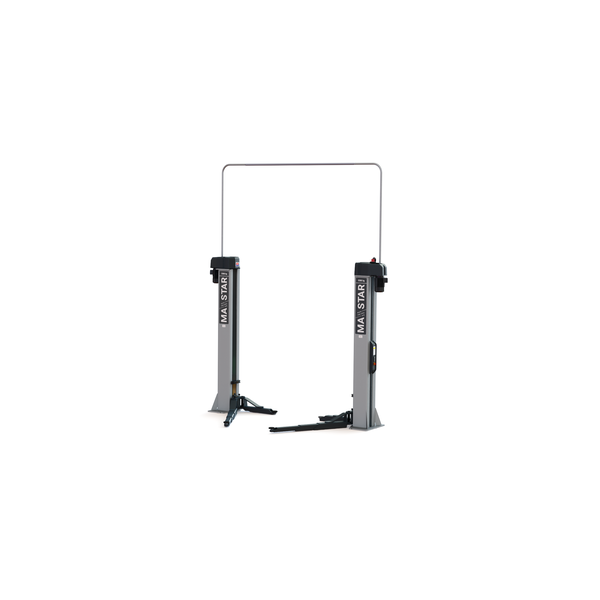

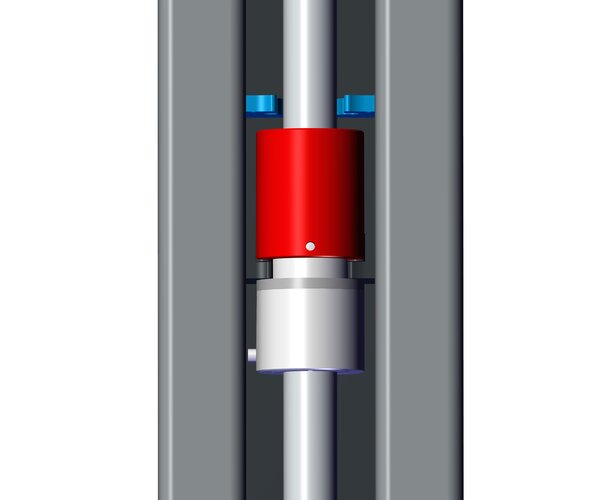

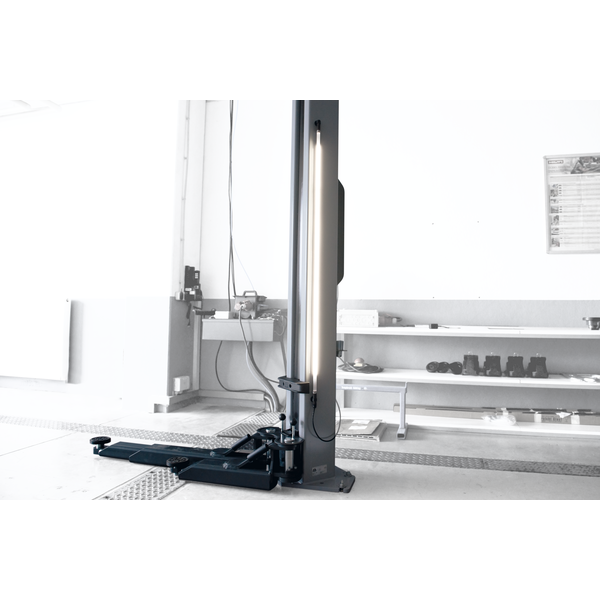

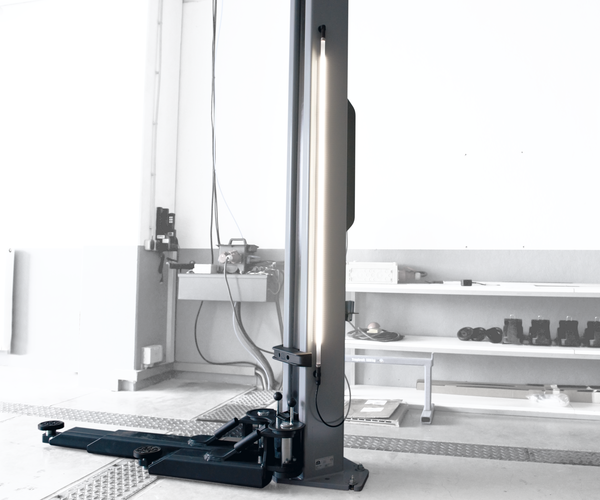

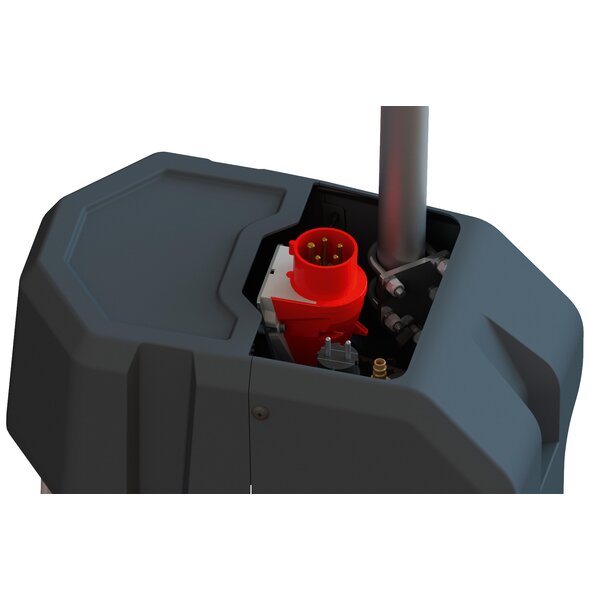

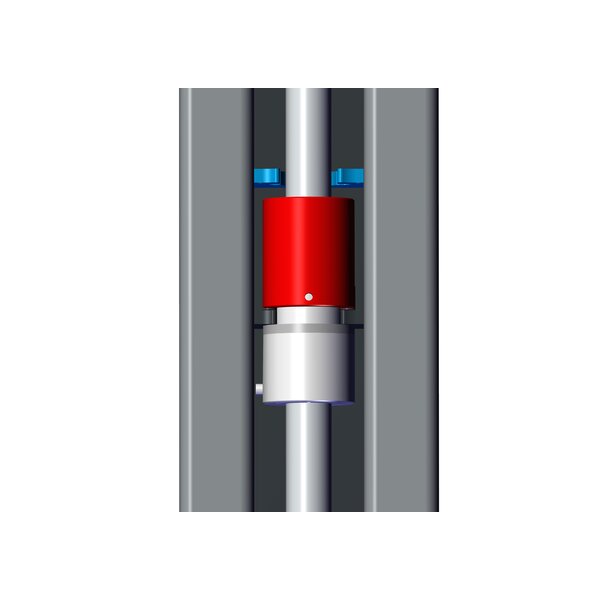

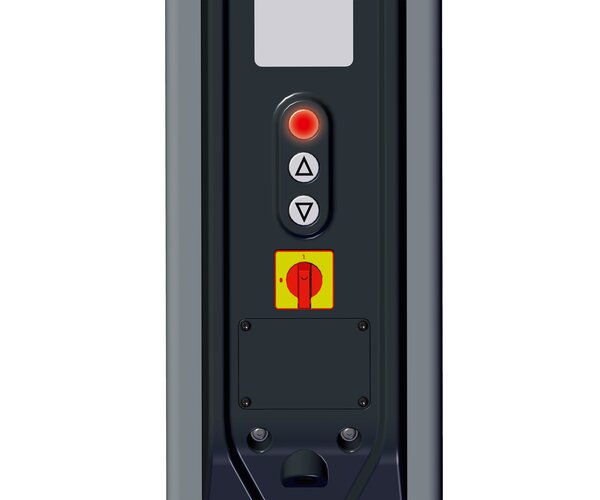

Die Fünf-Sterne-Hebebühne MA STAR 6.5 mit stabilen und verwindungsfreien Hubsäulen aus gekantetem H-Profil hebt PKW und Transporter bis zu einem Gesamtgewicht von 6,5 t. In ihrer Anwendung garantiert die Zwei-Säulen-Hebebühne durch ihr Spindel-Mutterpaket mit Gewinde-Selbsthemmung, die Mutterbrucherkennung „Giraffe“ (patent pending) und die Motorbremse 3-fache Sicherheit (triple safety). Darüber hinaus besticht die MA STAR durch ihre unkomplizierte Inbetriebnahme („plug and play“) sowie ihre intuitive, über LED geführte Bedienung.

STOCK Variante - Ab Lager lieferbar.

Produktdetails / Lieferumfang

STOCK Variante - ab Lager lieferbar

  • RAL 7040 -

Beschreibung:

  • Traglast 6500 kg
  • triple safety
  • Symmetrische Tragarme
  • Variable Aufstellweite
  • Aufnahme von Kleinfahrzeugen bis Transporter mit langem Radstand
  • Hochwertige Pulverbeschichtung:
    • fenstergrau, RAL 7040 (Säulen)

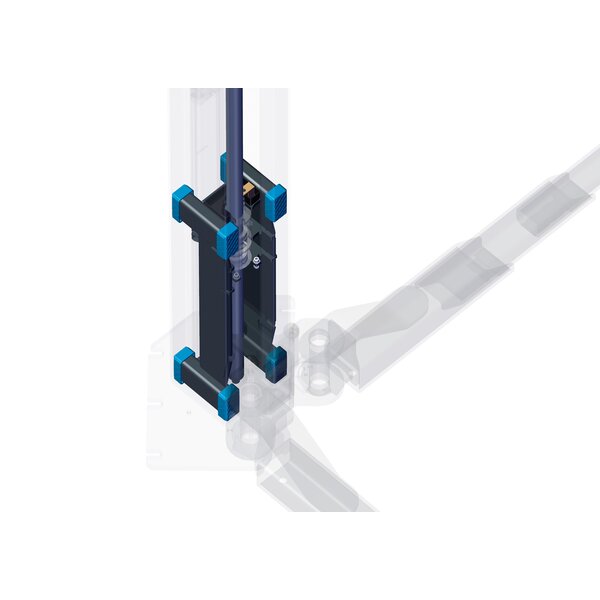

    • anthrazitgrau, RAL 7016 (Hubschlitten, Tragarme)


Lieferumfang:

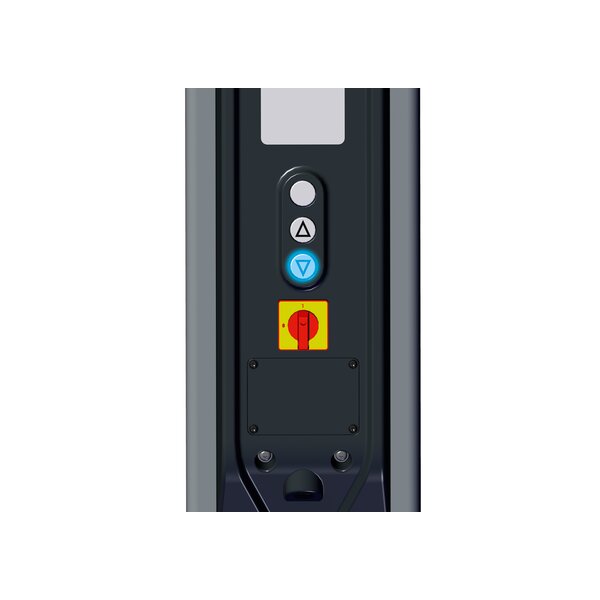

  • 2 Säulen mit Bediengehäuse an Bediensäule
  • 4 symmetrische Tragarme doppelt teleskopierbar
  • Aufnahmeteller-Stecksystem
  • Kabelbrücke
  • Spindelöl (0,5 l)
  • Betriebsanleitung und Prüfbuch
  • EG Konformitätserklärung CE
  • Transportverpackung


Downloads

Verkaufsunterlagen

Broschüren
Broschüre MA STAR
DE EN
Broschüre (Printversion) MA STAR
DE EN
Technische Datenblätter
Technisches Datenblatt MA STAR 6.5 STOCK
DE EN
Technisches Datenblatt (Printversion) MA STAR 6.5 STOCK
DE EN

Technische Dokumentation

Betriebsanleitungen
Betriebsanleitung MA STAR 3.5 | 5.5 | 6.5 (Vollständige Version)
DE EN ES FR
Betriebsanleitung MA STAR 3.5 | 5.5 | 6.5 (Druckversion für Endnutzer)
DE EN ES FR
Produktzeichnungen
MA STAR 6.5 Datenblatt Hauptabmessungen (Lichte Durchfahrweite 2630 mm)
DE EN
MA STAR 6.5 Datenblatt Hauptabmessungen (Lichte Durchfahrweite 2780 mm)
DE EN

Technische Daten

Technische Daten:

Traglast CE6500 kg
Hubhöhe max.2065 mm
Hub-/Senkzeit (lastabhängig)ca. 44/44 s
Unterschwenkhöhe gesamter Tragarm144 mm
Verstellbereich Aufnahmeteller85 - 115 mm
Aufnahmebereich Tragarme1037 - 1987 mm
Gesamtbreite*4192 mm
Außenmaß Grundplatten*4043 mm
Äußere Säulenweite*3603 mm
Lichte Säulenweite*2973 mm
Durchfahrbreite2630 - 2780 mm
Säulenhöhe3243 mm
Gesamthöhe max. (mit Kabelbrücke)5193 mm
Antriebsleistung2 x 4,0 kW
Spannungsversorgung3/N/PE 400 V 50 Hz
AbsicherungC32 A
Gewicht1520 kg
Verpackungsmaße (L x B x H)
2 Packstücke à3185 x 800 x 1100 mm
Geforderte BetonqualitätC 20/25

  • Geforderte Mindestbetonplattendicke ohne Estrich min. 220 mm

*Maß bezogen auf Durchfahrbreite 2630 mm
