Produktdetails / Lieferumfang

Beschreibung:

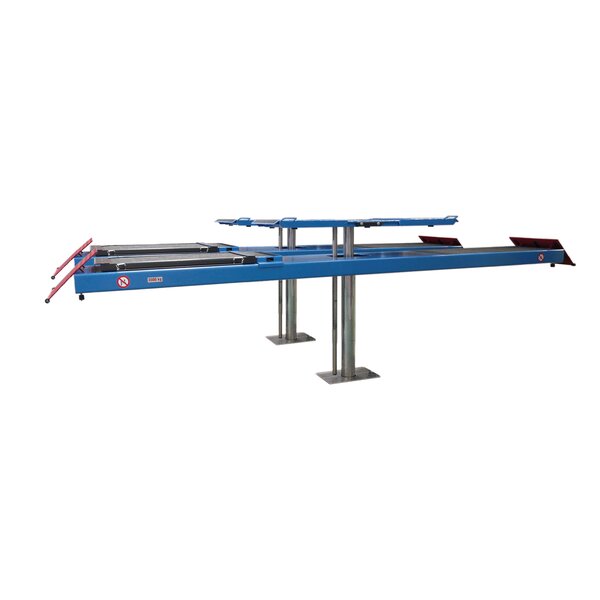

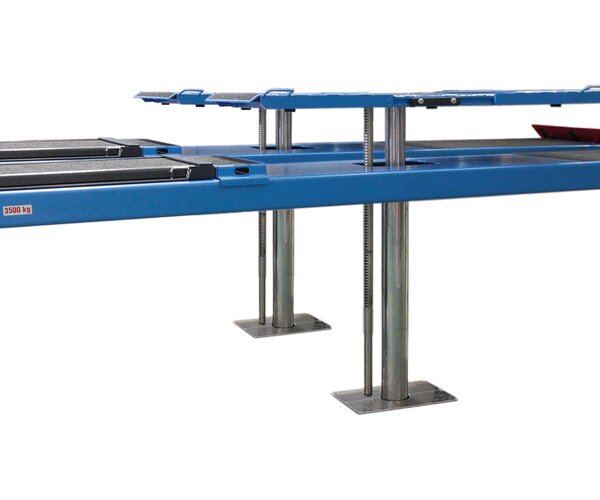

Zwei-Stempel-Unterflurhebebühne mit Fahrflächen und
Plattformaufnahme

Beschreibung Fahrfläche:

  • Fahrflächenlänge 4400 mm optimal passend für PKW und kleine Transporter
  • Großzügige Bewegungsfreiheit im Arbeitsbereich unter der Hebebühne durch die kompakte Stempel-Hubeinheit und daraus resultierend hohe Lichtdurchflutung speziell unter dem angehobenen Fahrzeug
  • Vielseitig einsetzbare Hebebühne mit maximalem Anwendungsumfang durch
    • schnelles Heben des Fahrzeuges mit den Hauptfahrflächen in der Dialogannahme oder zur Fahrwerksvermessung
    • zusätzlich zur Reparatur oder zu Kontrollarbeiten
    • radfrei Heben mittels Plattformaufnahme klassisch bis 600 mm Hubweg oder optional mit Vollaushub bis 2000 mm
  • Optionale Erweiterung zur Dialogannahme - Hebebühne mit Fahrflächen Niveauausgleich zum ebenen Befahren
  • Optionaler Ausbau zur Fahrwerksvermessungs-Hebebühne mit exakt ausgerichteten Fahrflächen, Schiebeplatten zur spannungsfreien Radauflage, Fahrflächen - Niveauausgleich und Achsmessstützen
  • Radfreiheber-Auszüge stufenlos in der Grundposition des Radfreihebers verstellbar, dadurch wird zeitraubendes Anheben zum Einrichten vermeidbar sowie im Ernstfall Zwischenstopp beim Zurückfahren
  • Leichtes Befahren derHebebühne durch Radfreiheber ýÿ Plattformen in voller Fahrflächenbreite
  • Komplette Radfreiheberaufnahme serienmäßig granulatbeschichtet
  • Fahrflächenbelag mit hochwertiger Pulverbeschichtung unterstützt Korrosionsschutz und wertetdas Erscheinungsbild deutlich auf.
  • Optionale Fahrflächenbeläge mit Granulatbeschichtung oder Aluminiumbeblankung
  • Druckluftanschluss bereits integriert und optional Energieversorgung 230V/1PH in den Fahrflächen möglich
  • Verschiedene Aufbauvarianten für den optimalen Einsatz mit
    • bodenaufliegenden Fahrflächen mit geringer Auffahrhöhe und Bühnenlaufbereich ohne Stolperkanten.
    • bodenebenen Fahrflächen zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich.
    • bodenebenen Fahrflächen zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich und mit vollständigem Bodenausgleich des Bühnenlaufbereiches ohne Stolperkanten
  • Fahrfläche und Bodenausgleich vorgerüstet für den Einsatz eines optionalen Achsliftes
  • Zusätzliche Korrosionsschutzbehandlung im Bereich der Falze und Hohlraumversiegelung
  • Optional blendfreie und drehbare LED-Beleuchtung
  • Quetsch- und Scherstellungsicherung durch CE-Stopp


MAESTRO Hubeinheit:

  • Korrosionssicherer, hartverchromter Hydraulikkolben sorgt für Langzeitstabilität, da dieser bei jedem Hub in das Hydrauliköl eintaucht und soein latenter Schutzfilm aufgetragen wird.
  • Einfacher, hängender Einbau der Hebebühne - die Kraftübergabe erfolgt dadurch vorteilhaft direkt in den Hallenboden
  • Sehr leise Hydraulikpumpe und E-Motor in korrosionssicherer Unterölausführung, optional auch mit Bio-Öl lieferbar
  • Elektronische Hebebühnen-Steuerung mit optischer Fehleranzeige
  • Batteriebetriebener Notablass
  • Optimierung der gesamten Arbeitsplatzergonomie durch optionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem


Lieferumfang:

  • Fahrfläche 4400 mm, Radfreiheber Plattform, pulverbeschichtet anthrazitgrau (RAL 7016)
  • Hubeinheit mit integrierter Nachhubeinrichtung
  • Auffahrrampen und Anfahrbleche
  • Druckluft-Schnellkupplung an Fahrfläche montiert
  • Leitungs- und Befestigungsmaterial
  • Einbauwanne/Einbaurahmen nicht im Lieferumfang
  • Not-AB-Kabel zum Anschluss an den Schaltkasten
  • Bedieneinheit mit 4 x 10 m Steuerkabel (Ölflexkabel)
  • Abschließbarer Hauptschalter
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE3500 kg
Traglast CE Radfreiheber3500 kg
Maße der Fahrfläche (L x B x H)4400 x 617 x 126 mm
Innere Durchgangsbreite840 mm
Gesamtmaße (L x B x H)5471 x 2074 x 186 mm
Hubhöhe max.2090 mm
Hubweg Radfreiheber600 mm
Radfreiheber Längsaufnahme stufenlos1325 - 2042 mm
Radfreiheber Queraufnahme840 - 2074 mm
Radfreiheber Aufbauhöhe60 mm
Stempeldurchmesser125/90 mm
Stempelabstand1350 mm
Einbautiefe2380 mm
Hubzeit/Senkzeit lastabhängigca. 35/35 s
Hubzeit/Senkzeit Radfreiheber lastabhängigca. 11/11 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 108 l
Betriebsdruck28 bar
Steuereinheit(H x B x T)400 x 280 x 120 mm
Antriebsleistung3,0 kW
Absicherung gG16 A
Spannungsversorgung3/N/PE 400 V 50 Hz
