Produktdetails / Lieferumfang

Beschreibung:

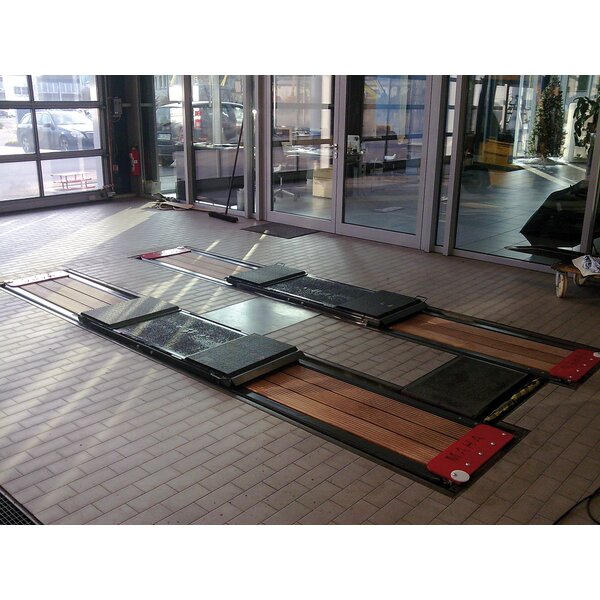

Zwei-Stempel-Unterflurhebebühne mit Modul-Fahrflächen und
Plattformaufnahme

Beschreibung Modul-Fahrflächen:

  • Fahrflächenlänge 4400 mm, 80 mm hoch, optimal passend für PKW
  • Die perfekte Bühne in jeder Dialogannahme
  • Attraktive Fahrflächeneinlagen, wahlweise aus:
    • Beständigem Bangkirai-Hartholz aus nachhaltiger Waldwirtschaft
    • Verzinktem Stahlgitter
    • Stahlblech mit hochwertiger Pulverbeschichtung
    • Stahlblech mit rutschfester Granulatbeschichtung
    • Stahlblech mit eleganter Aluminiumbeplankung
  • Großzügige Bewegungsfreiheit imArbeitsbereich unter der Hebebühne durch die kompakte Stempel-Hubeinheit und daraus resultierend hohe Lichtdurchflutung speziell unter dem angehobenen Fahrzeug
  • Vielseitig einsetzbare Hebebühne mit maximalem Anwendungsumfang durch
    • schnelles Heben des Fahrzeuges mit den Hauptfahrflächen in der Dialogannahme oder zur Fahrwerksvermessung
    • zusätzlich zur Reparatur oder zu Kontrollarbeiten
    • radfrei Heben mittels Schwenkarmaufnahme klassisch bis 600mm Hubweg oder optional mit Vollaushub bis 2000 mm
  • Radfreiheber-Auszüge stufenlos in der Grundposition des Radfreihebers verstellbar, dadurch wird zeitraubendes Anheben zum Einrichten vermeidbar sowie im Ernstfall Zwischenstopp beim Zurückfahren
  • Leichtes Befahren der Hebebühne durch Radfreiheber ýÿ Plattformen in voller Fahrflächenbreite
  • Komplette Radfreiheberaufnahme serienmäßig granulatbeschichtet
  • Verschiedene Aufbauvarianten für den optimalen Einsatzmit
    • bodenaufliegenden Fahrflächen mit geringer Auffahrhöhe und Bühnenlaufbereich ohne Stolperkanten
    • bodenebenen Fahrflächen zum leichteren Befahren der Hebebühne, ohne überstehende Baugruppen im Hebebühnenbereich
  • Optional blendfreie und drehbare LED-Beleuchtung
  • Quetsch- und Scherstellungsicherung durch CE-Stopp


MAESTRO Hubeinheit:

  • Korrosionssicherer, hartverchromter Hydraulikkolben sorgt für Langzeitstabilität, da dieser bei jedem Hub in das

Hydrauliköl eintaucht und so ein latenter Schutzfilm

  • aufgetragen wird.
  • Einfacher, hängender Einbau der Hebebühne - die Kraftübergabe erfolgt dadurch vorteilhaft direkt in den Hallenboden
  • Sehr leise Hydraulikpumpe und E-Motorin korrosionssicherer Unterölausführung, optional auch mit Bio-Öl lieferbar
  • Elektronische Hebebühnen-Steuerung mit optischer Fehleranzeige
  • Batteriebetriebener Notablass
  • Optimierung der gesamten Arbeitsplatzergonomie durch optionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem


Lieferumfang:

  • Modul-Fahrfläche 4400 mm pulverbeschichtet anthrazitgrau (RAL 7016) mit den ausgewählten Fahrflächenbelag
  • Radfreiheber Plattform pulverbeschichtet anthrazitgrau (RAL 7016)
  • Hubeinheit mit integrierter Nachhubeinrichtung
  • Auffahrrampen (2x2 Stück)
  • Leitungs- und Befestigungsmaterial
  • Einbauwanne/Einbaurahmen nicht im Lieferumfang
  • Not-AB-Kabel zum Anschluss anden Schaltkasten
  • Bedieneinheit mit 4 x 10 m Steuerkabel (Ölflexkabel)
  • Abschließbarer Hauptschalter
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE3500 kg
Traglast CE Radfreiheber3500 kg
Maße der Fahrfläche (L x B x H)4400 x 630 x 80 mm
Innere Durchgangsbreite900 mm
Gesamtmaße (L x B x H)5190 x 2160 x 136 mm
Hubhöhe max.1974 mm
Hubweg Radfreiheber600 mm
Radfreiheber Längsaufnahme stufenlos1325 - 2042 mm
Radfreiheber Queraufnahme840 - 2074 mm
Radfreiheber Aufbauhöhe60 mm
Stempeldurchmesser125/90 mm
Stempelabstand1350 mm
Einbautiefe2380 mm
Hubzeit/Senkzeit lastabhängigca. 35/35 s
Hubzeit/Senkzeit Radfreiheber lastabhängigca. 11/11 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 108 l
Betriebsdruck28 bar
Steuereinheit(H x B x T)400 x 280 x 120 mm
Antriebsleistung3,0 kW
Absicherung gG16 A
Spannungsversorgung3/N/PE 400 V 50 Hz
