Produktdetails / Lieferumfang

Beschreibung:

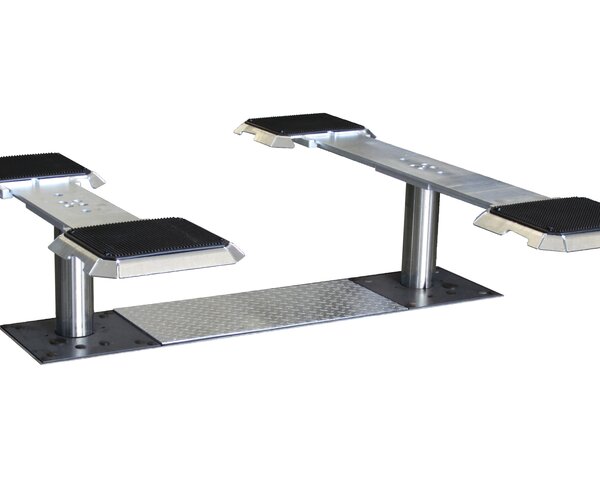

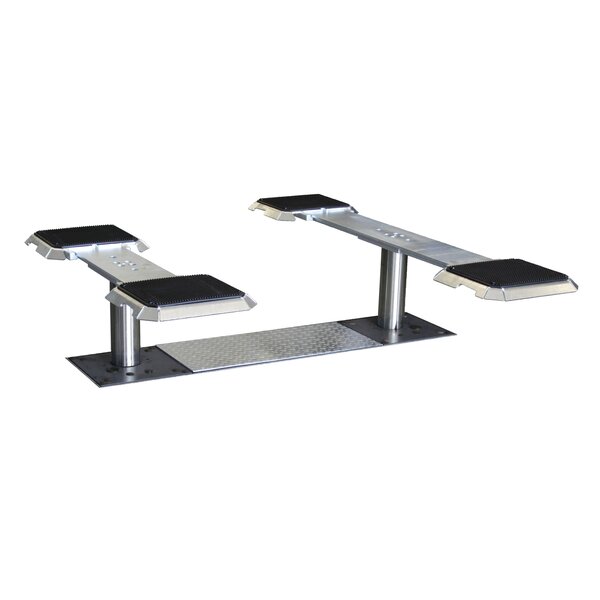

Zwei-Stempel-Unterflurhebebühne mit Flachträgern,
zur Aufnahme der Fahrzeuge im Schwellerbereich.
Aufnahme passend für PKW unterhalb des Fahrzeuges

Flachträger Aufnahme (FT):

  • Für unterschiedliche Fahrzeugtypen anpassbare Flachträgerauszüge, teleskopierbar von 1400 - 2000 mm im Standard
  • Flexibles, optionales Sortiment von Aufnahmeplatten in den Ausführungen 'länger - breiter - flacher' gewährleistet perfekte Aufnahme aller Fahrzeugmodelle von heute und auch morgen
  • Große Aufnahmebereiche durch austauschbarem Aufnahmeplatten- system decken das gesamte Fahrzeugspektrum ab
  • Erleichtertes, reifenschonendes Auffahren durch umlaufend abgeschrägte Auszüge bei zugleich niedriger Bauhöhe mit Gummiaufnahmeplatte (Bauhöhe nur ca. 60 mm)
  • Gummiaufnahmeplatte ermöglicht zeitsparende Direktaufnahme
  • Optionaler bodenebener Einbau zum besseren Überfahren der Hebebühne


DUETT Hubeinheit:

  • Hebebühne mit präzisem mechanischem Zahnradgleichlauf und gleichzeitiger redundanter mechanischer Sicherheitseinrichtung
  • Korrosionssicherer Hydraulikhubkolben, selbstschmierend, da dieser bei jedem Hub in das Hydrauliköl eintaucht
  • Geräuscharmer Betrieb durch sehr leisen Motor in der Einbauwanne
  • Optional auch nachhaltig mit mineralischem Bio-Öl mit langer Haltbarkeit nutzbar
  • Elektronische Hebebühnen-Steuerung mit optischer Fehleranzeige
  • Hydraulikaggregat in der Einbauwanne (Standard), kann optional außerhalb der Einbauwanne aufgestellt werden
  • Einfacher, hängender Einbau der Hebebühne da die Kraftübertragung vorteilhaft in den Hallenboden erfolgt
  • Hohe Hebe-/Senkgeschwindigkeiten sind garantiert in einen lastabhängigen Spektrum von 30 - 35 Sekunden
  • Integrierter, batteriebetriebener Notablass
  • Optimale Arbeitsplatzergonomie durch optionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem


Lieferumfang:

  • Flachträgeraufnahme feuerverzinkt
  • Hubeinheit mit Klemmsystem, Zahnstange und Gleichlaufwelle
  • Leitungs- und Befestigungsmaterial
  • Einbauwanne/Einbaurahmen nicht im Lieferumfang
  • Not-AB-Kabel zum Anschluss an den Schaltkasten
  • Bedieneinheitmit 2 x 10 m Steuerkabel (Ölflexkabel)
  • Abschließbarer Hauptschalter
  • Quetschstellensicherung durch CE-Stopp anstatt Fußabweiser
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE


Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE3500 kg
Stempelabstand1350 mm
Kopfplattengröße (L x B)400 x 200 mm
Längsaufnahme in Raststufen ausziehbar1400 - 2000 mm
Queraufnahme durch Umstecken880 - 1820 mm
Größe der Aufnahmeplatte (L x B)355 x 400 mm
Hubhöhe max.1960 mm
Einbautiefe2300mm
Stempeldurchmesser90 mm
Zahnstangendurchmesser Edelstahl40 mm
Hubzeit/Senkzeit lastabhängigca. 35/35 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 55 l
Öl-QualitätHLP-D 22
Betriebsdruck39 bar
Empfohlene EinbauwanneVZ 972555
Steuereinheit (H x B x T)320 x 220 x 120 mm
Antriebsleistung3,0 kW
Absicherung gG16 A
Spannungsversorgung3/N/PE 400 V 50 Hz
