Produktdetails / Lieferumfang

Beschreibung:

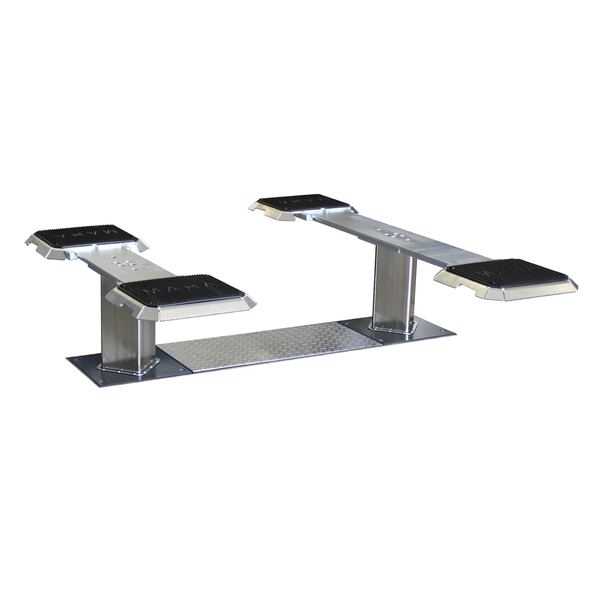

Zwei-Stempel-Unterflurhebebühne mit Flachträgern,
zur Aufnahme der Fahrzeuge im Schwellerbereich.
Aufnahme passend für PKW unterhalb des Fahrzeuges

Flachträger Aufnahme (FT):

  • Für unterschiedliche Fahrzeugtypen anpassbare Flachträgerauszüge, teleskopierbar von 1400 - 2000 mm im Standard
  • Flexibles, optionales Sortiment von Aufnahmeplatten in den Ausführungen 'länger - breiter - flacher' gewährleistet perfekte Aufnahme aller Fahrzeugmodelle von heute und auch morgen
  • Große Aufnahmebereiche durch austauschbarem Aufnahmeplatten- system decken das gesamte Fahrzeugspektrum ab
  • Erleichtertes, reifenschonendes Auffahren durch umlaufend abgeschrägte Auszüge bei zugleich niedriger Bauhöhe mit Gummiaufnahmeplatte (Bauhöhe nur ca. 60 mm)
  • Gummiaufnahmeplatte ermöglicht zeitsparende Direktaufnahme
  • Optionaler bodenebener Einbau zum besseren Überfahren der Hebebühne


SQUARE Hubeinheit:

  • Einzigartige Steifigkeit undhöchste Sicherheit durch verwindungssichere Vierkant-Stempel
  • Geräuscharmer Betrieb durch sehr leisen Motor in der Einbauwanne
  • Optional auch nachhaltig mit mineralischem Bio-Öl mit langer Haltbarkeit nutzbar
  • Elektronische Hebebühnen-Steuerung mit kontaktlosen, verschleißfreien Endschaltern und optischer Fehleranzeige
  • Hohe Laufruhe durch gleitfähige, langlebige Spezial-Nickel-Beschichtung der Stempel in robuster, wartungsarmer Stempelführung
  • Der geschütztinnenliegende Sicherheits-Hydraulikzylinder ist ein Garant für hohe Lebensdauer
  • Bewegliches Synchronisations- und Sicherheitsjoch für redundanten Betrieb (gem. EN DIN 1493)
  • Hohe Hebe-/Senkgeschwindigkeiten sind garantiert in einen lastabhängigen Spektrum von 20 - 30 Sekunden
  • Integrierter, batteriebetriebener Notablass
  • Optimale Arbeitsplatzergonomie durch optionale, standardunabhängige Steuerung per Energieampel oder Unterputz-Schaltsystem


Lieferumfang:
-Flachträgeraufnahme feuerverzinkt

  • Hubeinheit mit Klemmsystem und beweglichem Joch
  • Leitungs- und Befestigungsmaterial
  • Einbauwanne/Einbaurahmen nicht im Lieferumfang
  • Not-AB-Kabel zum Anschluss an den Schaltkasten
  • Bedieneinheit mit2 x 10 m Steuerkabel (Ölflexkabel)
  • Abschließbarer Hauptschalter
  • Quetschstellensicherung durch CE-Stopp anstatt Fußabweiser
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung CE


Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE3500 kg
Stempelabstand1350 mm
Längsaufnahme in Raststufen ausziehbar1400 - 2000 mm
Queraufnahme durch Umstecken880 - 1820 mm
Größe der Aufnahmeplatte (L x B)355 x 400 mm
Hubhöhe max.1948 mm
Einbautiefe2382 mm
Stempelmaße quadratisch180 mm
lastabhängigca. 28/20 s
Hydraulikölmenge (nicht im Lieferumfang)ca. 28 l
Betriebsdruck160 bar
Empfohlene EinbauwanneVZ 972555
Steuereinheit (H x B x T)320 x 220 x 120 mm
Antriebsleistung3,0 kW
Absicherung gG16 A
Spannungsversorgung3/N/PE 400 V 50 Hz
