Produktdetails / Lieferumfang
- Transiente Abgasuntersuchung zur exakten Bewertung und Messung der Abgase von Fahrzeugen unter Last (in Verbindung mit MAHA Abgastestern)
- Fahrwiderstands-Simulation für die Abgasprüfungen ASM-5015 und ASM-2525 (Acceleration Simulation Mode) gemäß den Spezifikationen BAR '97

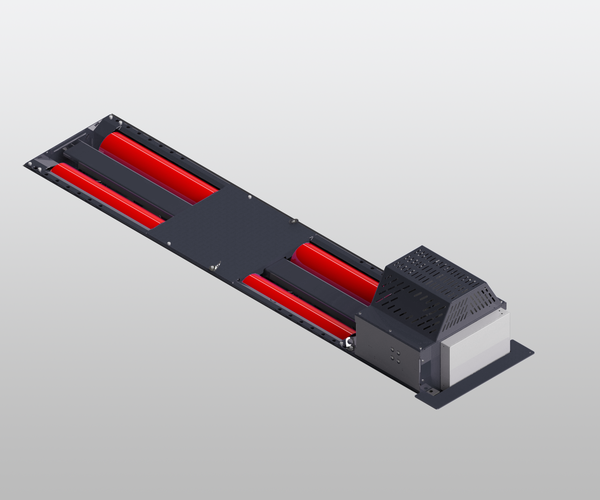

Beschreibung Rollensatz und Lieferumfang
- Selbsttragender geschlossener Rollensatzrahmen
- Einbau überflur, mit Auffahrrampen (Option)
- Pneumatische Hebeschwelle
- Elektrische Wirbelstrombremse mit integrierter Schwungscheibe
- AC-Motor inkl. Steuer- und Leistungselektronik
- Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016 (Rahmen) rubinrot, RAL 3003 (Rollen)
Betriebsarten des Prüfstandes in Verbindung mit
Abgasanalysegerät bzw. externem PC:
- Fahrwiderstands-Simulation für die Abgasprüfungen ASM-5015 und ASM-2525 (Acceleration Simulation Mode) gemäß den Spezifikationen BAR '97
- Fahrwiderstands-Simulation für transiente Abgasprüfungen gemäß den gängigen Fahrzyklen (Achtung: Fahrzeug-Massen- Simulation im Schubbetrieb auf 2000 lbs (900 kg) begrenzt.)
- Bestimmung und Kompensation der Prüfstandseigenverluste ('Parasitic Losses') gemäß BAR '97 Spezifikation.
Beschleunigen des Rollensatzes mit eingebautem AC-Motor auf
- ca. 50 km/h mit anschließender Durchführung von Ausrollversuchen ('Coast-Down').
- Leistungsmessung (Radleistung) möglich in den Betriebsarten:
- konstante Geschwindigkeit
- konstante Zugkraft
- Ansteuerung des Prüfstandes über serielle Schnittstelle RS-232 (z.B. Abgasanalysegerät mit Erfüllung der BAR '97 -Spezifikation bzw. externem PC)
- Prüfstand ist nicht CE-konform Lieferung nur in Nicht-EU-Länder möglich
Technische Daten
Technische Daten:
Achslast | 2700 kg |
Maße Rollensatz (L x B x H) | 3275 x 720 x 270/570 mm |
Gewicht | ca. 820 kg |
Spur min. | 740 mm |
Spur max. | 2440 mm |
Rollendurchmesser | 217 mm |
Festschwungmasse mechanisch | 900 kg (2000 lbs) |
. | 230 V 50 Hz |
Absicherung | 20 A träge |
Druckluft für Hebeschwelle | 6 - 10 bar |
Prüfbarer Raddurchmesser min. | 450 mm |
Fahrtrichtung | bidirektional |
Prüfgeschwindigkeit max. | 160 km/h |
Radleistung max. | 50 kW |
Zugkraft max. | 3000 N |
Fahrzeugmassensimulation | |
Zugbetrieb (Beschleunigung) | (6000 lbs) 2700 kg |
Schubbetrieb (Verzögerung) | (2000 lbs) 900 kg |
Einstellbare Schrittweite | 1 lb |
(L x B x H) | 3600 x 750 x 1000 mm |
Gewicht inklusive Verpackung | ca. 920 kg |
