Produktdetails / Lieferumfang

  • Transiente Abgasuntersuchung zur exakten Bewertung und Messung der Abgase von Fahrzeugen unter Last (in Verbindung mit MAHA Abgastestern)
  • Fahrwiderstands-Simulation für die Abgasprüfungen ASM-5015 und ASM-2525 (Acceleration Simulation Mode) gemäß den Spezifikationen BAR '97


Beschreibung Rollensatz und Lieferumfang

  • Selbsttragender geschlossener Rollensatzrahmen

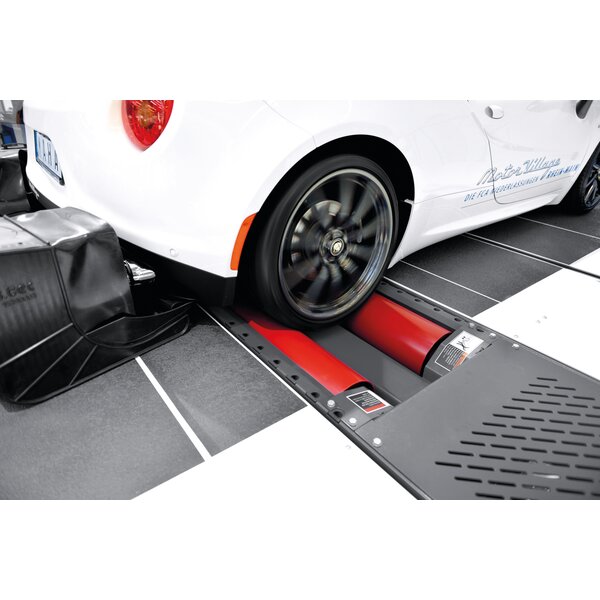

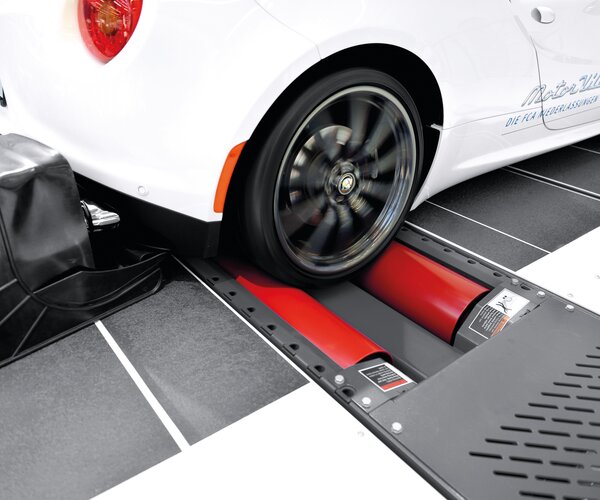

  • Einbau unterflur, gesamter Rollensatz bodeneben möglich, Fundament erforderlich
  • Pneumatische Hebeschwelle
  • Elektrische Wirbelstrombremse mit integrierter Schwungscheibe
  • AC-Motor inkl. Steuer- und Leistungselektronik
  • Fundamentabdeckplatte (bis 13 t überfahrbar)
  • Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016 (Rahmen) rubinrot, RAL 3003 (Rollen)


Betriebsarten des Prüfstandes in Verbindung mit
Abgasanalysegerät bzw. externem PC:

  • Fahrwiderstands-Simulation für die Abgasprüfungen ASM-5015 und ASM-2525 (Acceleration Simulation Mode)

gemäß den Spezifikationen BAR '97

  • Fahrwiderstands-Simulation für transiente Abgasprüfungen gemäß den gängigen Fahrzyklen (Achtung: Fahrzeug-Massen- Simulation im Schubbetrieb auf 2000 lbs (900 kg) begrenzt.)
  • Bestimmung und Kompensation der Prüfstandseigenverluste ('Parasitic Losses') gemäß BAR '97 Spezifikation. Beschleunigen des Rollensatzes mit eingebautem AC-Motor auf ca. 50 km/h mit anschließender Durchführung von Ausrollversuchen ('Coast-Down').
  • Leistungsmessung (Radleistung) möglich in den Betriebsarten:
    • konstante Geschwindigkeit
    • konstante Zugkraft
  • Ansteuerung des Prüfstandes über serielle Schnittstelle RS-232 (z.B. Abgasanalysegerät mit Erfüllung der BAR '97 -Spezifikation bzw. externem PC)


  • Prüfstand ist nicht CE-konform Lieferung nur in Nicht-EU-Länder möglich


Downloads

Verkaufsunterlagen

Technische Datenblätter

Technische Daten

Technische Daten:

Achslast2700 kg
Maße Rollensatz (L x B x H)3275 x 720 x 270/700 mm
Gewichtca. 820 kg
Spur min.740 mm
Spur max.2440 mm
Rollendurchmesser217 mm
Festschwungmasse mechanisch900 kg (2000 lbs)
Spannungsversorgung230 V 50 Hz
Absicherung20 A träge
Druckluft für Hebeschwelle6 - 10 bar
Prüfbarer Raddurchmesser min.450 mm
Fahrtrichtungbidirektional
Prüfgeschwindigkeit max.160 km/h
Radleistung max50 kW
Zugkraft max.3000 N
Fahrzeugmassensimulation
Zugbetrieb (Beschleunigung)(6000 lbs) 2700 kg
Schubbetrieb (Verzögerung)(2000 lbs) 900 kg
Einstellbare Schrittweite1 lb
Verpackungsmaße (L x B x H)3600 x 750 x 1000 mm
Gewicht inklusive Verpackungca. 920 kg
