Produktdetails / Lieferumfang

Beschreibung:

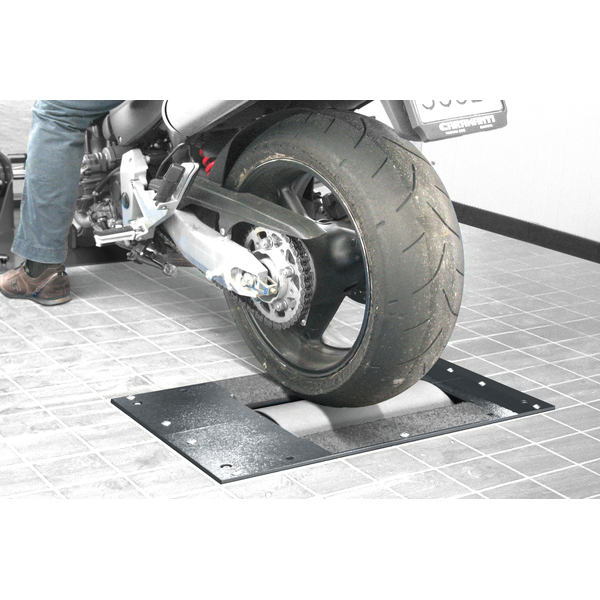

Schwungmassen-Scheitelrollen-Leistungsprüfstand für
Motorräder für Fundamenteinbau

  • Prüfgeschwindigkeit bis zu 320 km/h
  • Abrollverhalten des Reifens wie auf der Straße
  • Reifen werden geschont, durch geringe Walkarbeit


Hohe Einsatzflexibilität durch umfangreiche Betriebsarten
decken alle Anwendungsfelder vollumfänglich ab:

  • Leistungsmessung statisch bei konstanter Drehzahl
  • Leistungsmessung statisch bei konstanter Geschwindigkeit
  • Leistungsmessung statisch bei konstanter Zugkraft
  • Leistungsmessung dynamisch mit regelbarer Beschleunigung
  • MAHA-Schleppleistungsmessung garantiert höchste Genauigkeit bei der Leistungsmessung: Hochpräzise Bestimmung der parasitären Verluste des Prüfstands, des Antriebsstranges des Fahrzeugs und der Reib- und Walkverluste Reifen zur Rolle
  • Tachometerprüfung mit bis zu 10 frei wählbaren Prüfpunkten
  • Wegstreckenmessung inkludiert
  • Stoppuhr-Funktion für Beschleunigungsmessung zwischen wählbaren Geschwindigkeitsmarken serienmäßig
  • Optional Lastsimulation mit frei programmierbarem Lastprofil
  • Optional Fahrsimulation mit frei programmierbaren Geschwindigkeitsprofil
  • Optional Speicherung der programmierten Profile in der Datenbank


Professionelle, intuitiv bedienbare Software für höchste
Expertenansprüche mit:

  • Kontinuierlicher grafischer Darstellung und Aufzeichnung von bis zu 16 frei wählbaren Parametern pro Leistungsmesszyklus in einem Messbildschirm.
  • Zusätzlich zum aktuellen Leistungsmesszyklus Einblendung von bis zu drei gespeicherten Zyklen in den Messbildschirm; für optimale Vergleichsmöglichkeiten bei Abstimmungsarbeiten
  • Zwei Rundinstrumenten-Anzeigen für Drehzahl und Geschwindigkeit sowie aktuelle Öltemperaturanzeige; damit ständige Kontrolle über wichtige Parameter während der Leistungsmessung
  • Ermittlung von Rad-, Verlust-, Motorleistung sowie Drehmoment
  • Normierte Hochrechnung der Motorleistung nach DIN 70020, EWG 80/1269, ISO 1585, JIS D 1001 und SAE J 1349 (ausstattungsabhängig)


  • Rundinstrumenten-Anzeige von Motorleistung, Drehzahl, Geschwindigkeit und Zugkraft während den Simulationszyklen
  • Farblich abgehobene, in den Rundinstrumenten integrierte Bedienerführung erleichtert das reproduzierbare Nachfahren der Simulationszyklen
  • Serienmäßig mit Funkfernbedienung zur kompletten Kontrolle des Prüfstandes aus demFahrzeug heraus.
  • Funkfernbedienung mit langlebigen Akku und Ladestation
  • An- und Abschaltung des Kühlluftgebläses an der Bedienkonsole oder wahlweise mit der Funkfernbedienung möglich


  • Schnittstellenbox optional aufrüstbar mit MAHA-Steckkarte Analog-Eingangs-Modul mit 4 Sensoreingänge für Temperatur- und Drucksensoren bzw. Lambda - Sonden.
  • Optionale Anbindung von MAHA-Abgasmessgeräten MGT 5, MDO 2 LON, MET-SERIE
  • Optionale Anbindung von Krupp-/AIC-Verbrauchsmessgeräten für Benzin- und Dieselmotoren


Beschreibung Kommunikationspult MCD 2000

  • Robustes und multifunktionales Metallgehäuse
  • Integrierter Schaltschrank zur Aufnahme der Elektronikkomponenten
  • Abschließbare Schublade für Tastatur und PC-Maus sowie Ablagefach für Kleinmaterial
  • Halterung nach VESA-Standard zur Aufnahme des All-in-one PCs oder PC-Monitors
  • Erweiterbar mit optionalem PC-Staufach oder Seitenregalen
  • Lackierung hochwertige Pulverbeschichtung: fenstergrau, RAL 7040 (Schaltschrank) anthrazitgrau, RAL 7016 (Seitenwangen)


Standardlieferumfang MCD 2000

  • Kommunikationspult MCD 2000
  • Funkfernbedienung zur Prüfstandsbedienung und Steuerung mit Akku und Ladestation
  • Bedienung von Kühlluftgebläse
  • Messprogramm


Standardlieferumfang Rollensatz:

  • Selbsttragender geschlossener Schwungmassen-Rollensatz
  • Lackierung hochwertige Pulverbeschichtung: anthrazitgrau, RAL 7016


Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten Kommunikationspult:

Maße Pult (B x H x T)860 x 1500 x 420 mm
Spannungsversorgung3/N/PE 400 V 50Hz
(Sonderspannung 1 x 230 V, 50/60 Hz)
Absicherung gG16 A
Gewichtinklusive Verpackungca. 150 kg


Technische Daten Rollensatz:

Achslast1000 kg
Gewicht270 kg
Rotatorische Masse Rollensatzca. 150 kg
Rollendurchmesser400 mm
Maße Rollensatz (L x B x H)546 x 770 x 456 mm
MessprinzipSchwungmassenprüfstand
Druckluft max.7 bar
Prüfgeschwindigkeit max.320 km/h
Radleistung (dynamisch) peak> 350 kW
Zugkraft max.6,5 kN
MessgenauigkeitRadleistungsmessung +/- 2% vom Messwert
