Produktdetails / Lieferumfang

Beschreibung:

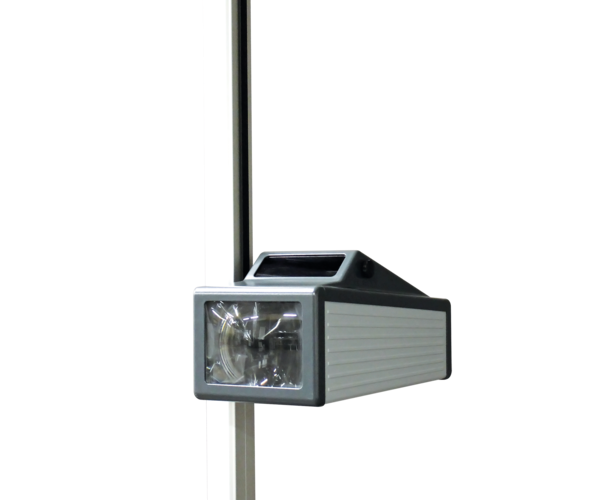

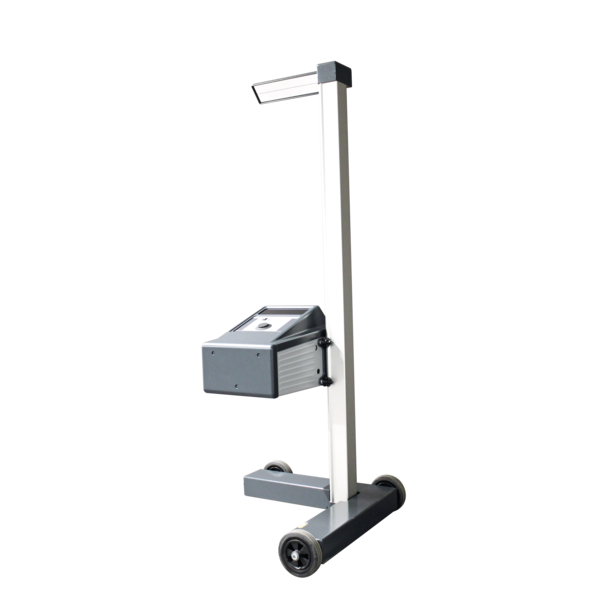

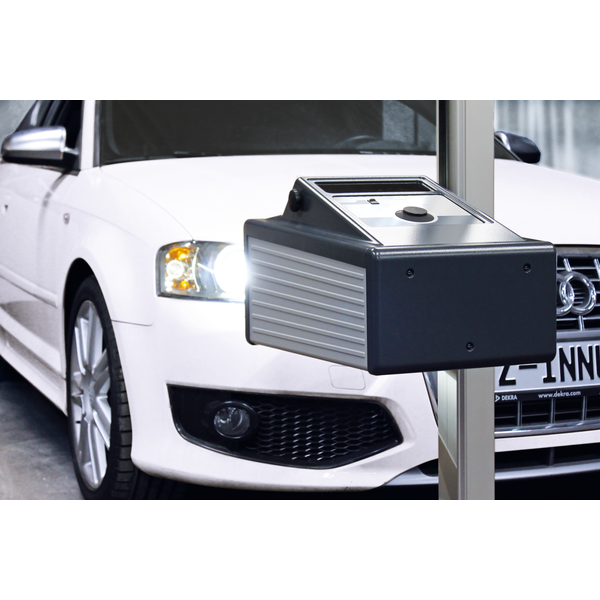

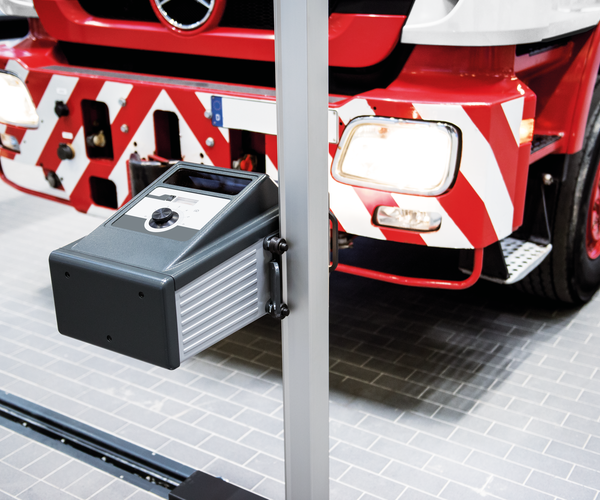

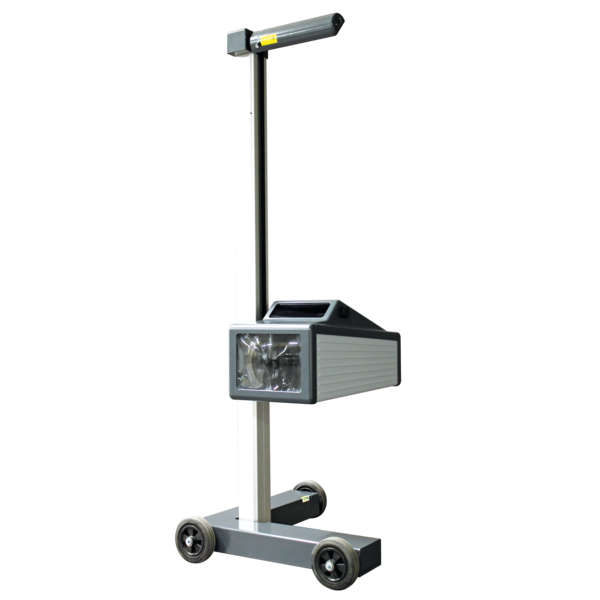

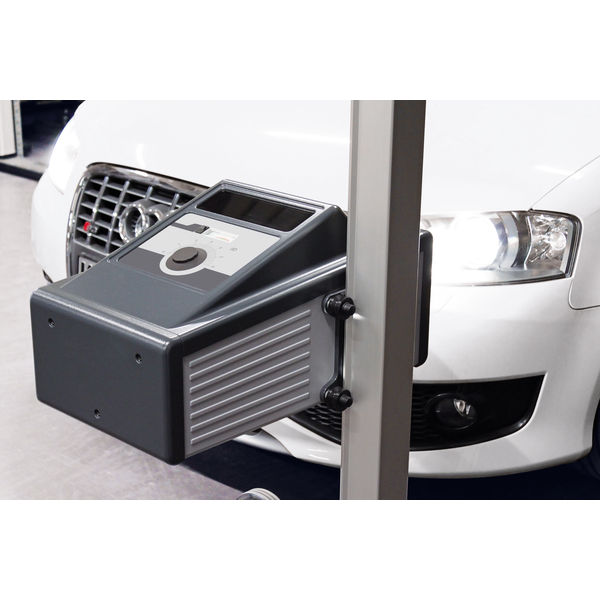

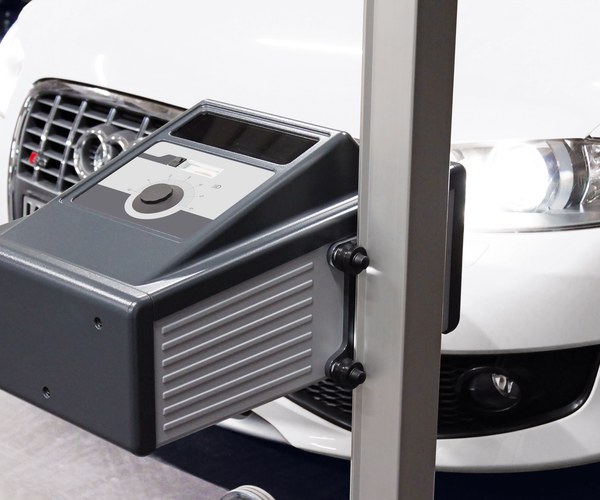

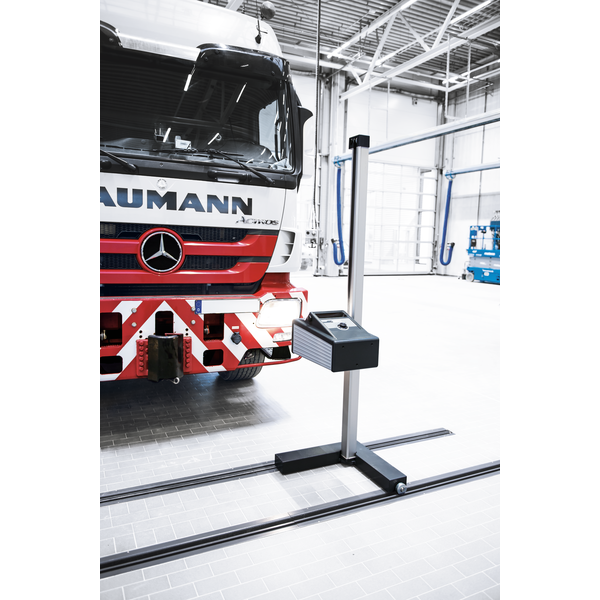

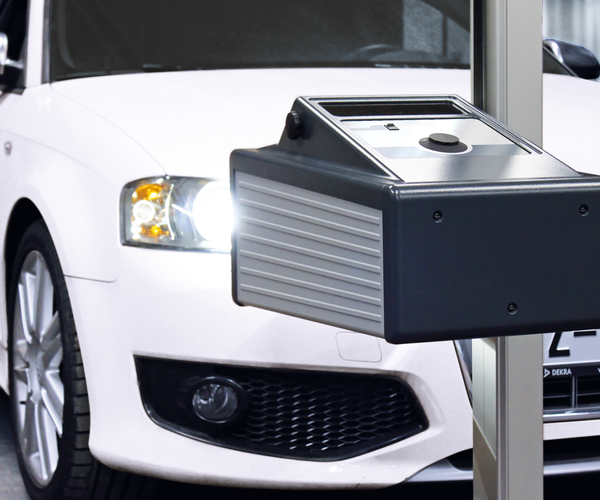

  • Analoges Gerät für eine schnelle und präzise Überprüfung und Einstellung der Fahrzeugscheinwerfer

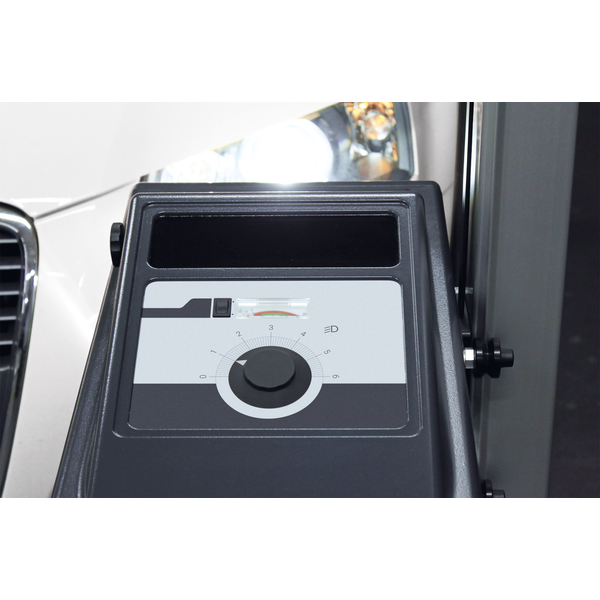

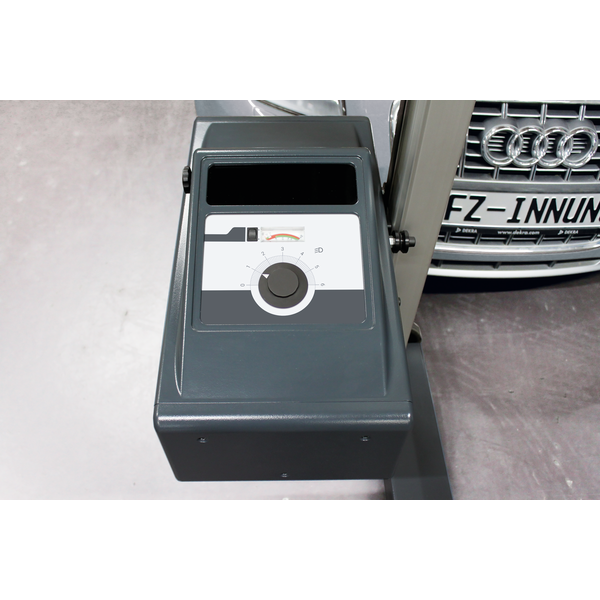

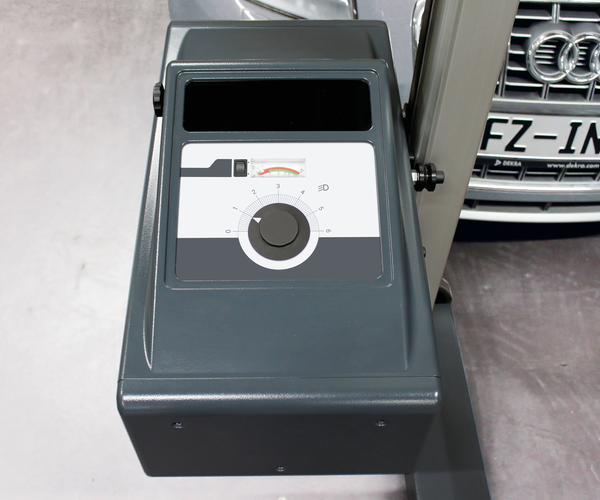

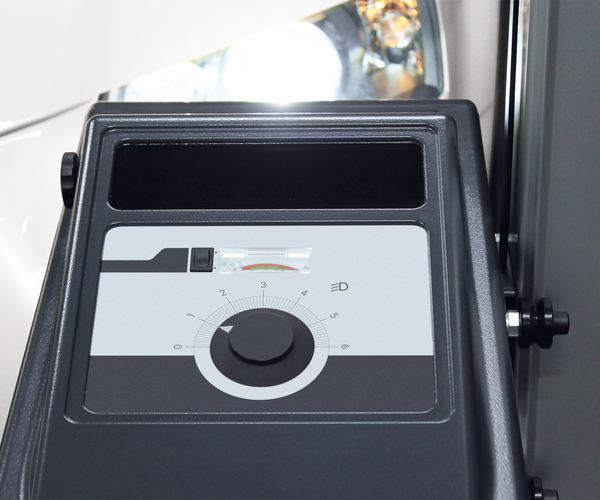

  • Höhenverstellbare Projektionsfläche mit %-Skala
  • Subjektive Befundauswertung anhand der visuellen Beurteilung des Scheinwerferabbildes an der Projektionsfläche

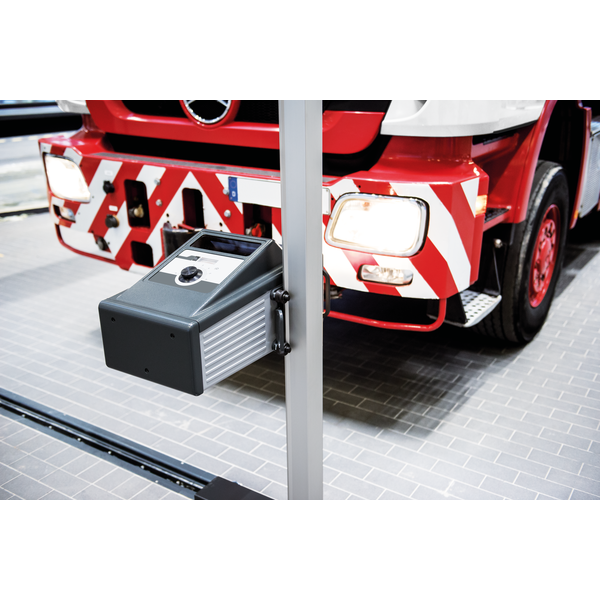

  • Robuste Ausführung, auch für vernetzten Prüfstraßeneinsatz geeignet
  • Drehbarer Spiegel zur Ausrichtung des Gerätes zum Fahrzeug

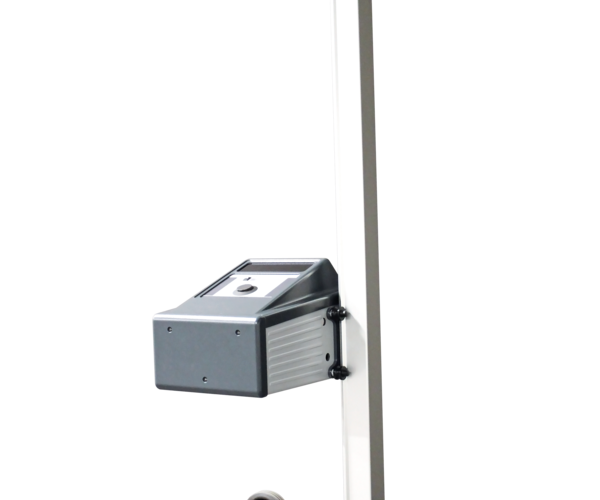

  • Automatische Arretierung des Lichtsammelkastens an der Präzisions-Aluminiumführungssäule erleichtert Handling und optimiert Reproduzierbarkeit
  • Extrem dünne Fresnel-Linse aus Material mit optimierter Brechzahl zur Unterdrückung von Blau- und Rotsäumen erhöht die Messpräzision zusätzlich
  • Großflächige Fresnel-Linse für eine einfache Positionierung vor dem Scheinwerfer unterstützt einen schnelleren Gesamtprozess bei Inbetriebnahme
  • Eloxierte Wärmeumleitbleche zur Vermeidung von Überhitzung durch direkte Sonneneinstrahlung auch ohne Verwendung der Geräte-Abdeckhaube

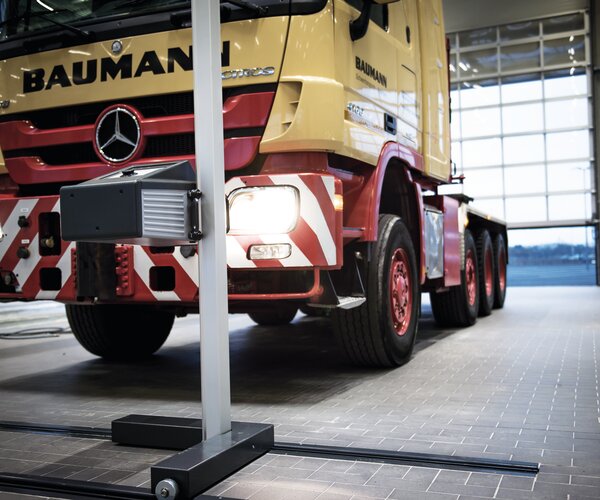

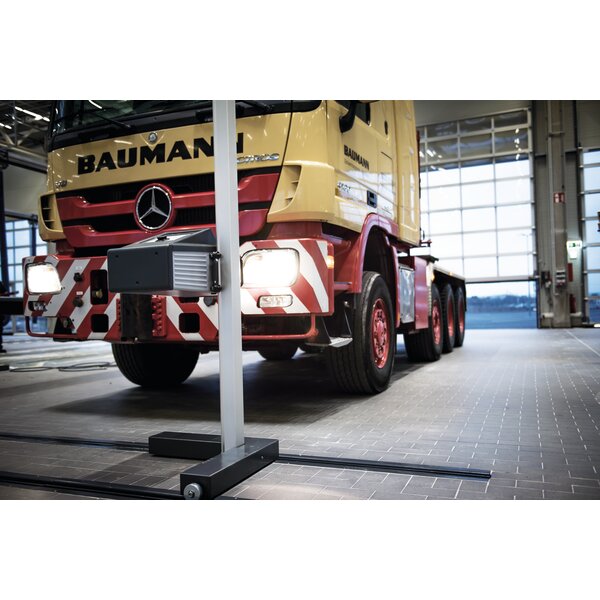

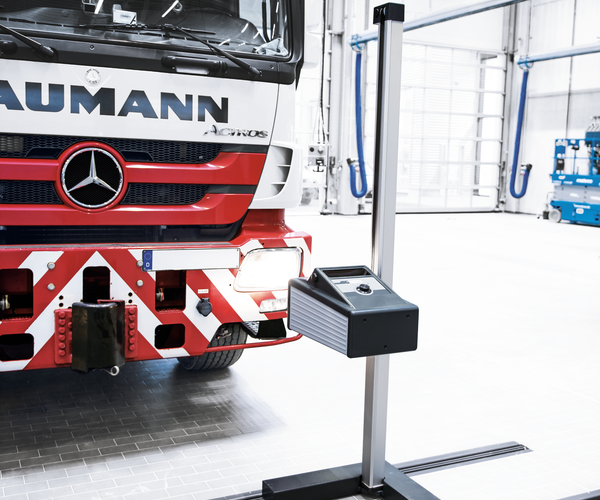

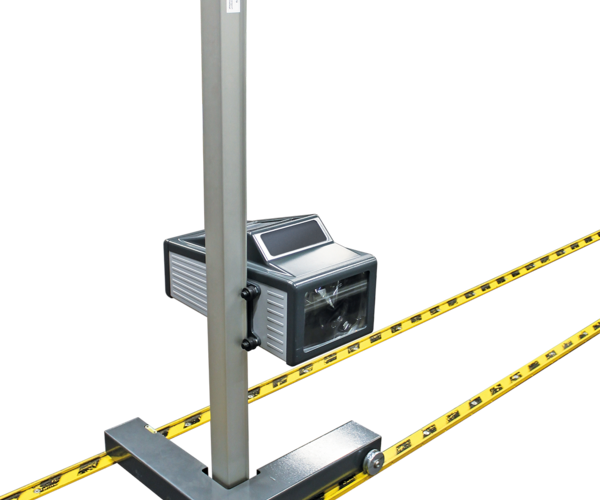

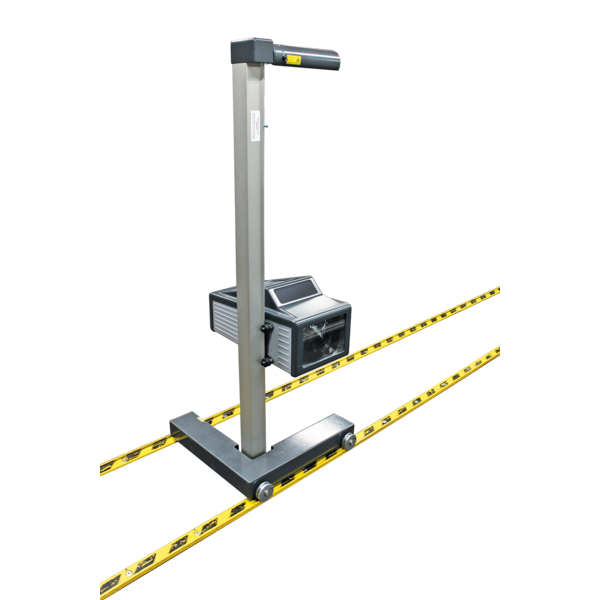

  • Serienmäßige Vorbereitung für die Verwendung auf unseren optionalen Edelstahl Halbrund Laufschienen für einen perfekten Geradeauslauf nach der Ausrichtung


Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Messbereich:
Unterhalb0 - 600 mm/10 m (0-6%)
Links0 - 1000 mm/10 m (0-10%)
Rechts0 - 1000 mm/10 m (0-10%)
Lichtstärke0 - 40000 cd
Beleuchtungsstärke0 - 64 lx
Messabstand100 - 500 mm
Verstellweg Linsenmitte über Boden240 - 1500 mm
Temperaturbereich+5 - +40°C
Relative Luftfeuchtigkeit20 - 80 %
Maße (H x B x T)1770 x 655 x 720 mm
