Detalles del producto / volumen de suministro

Descripción:

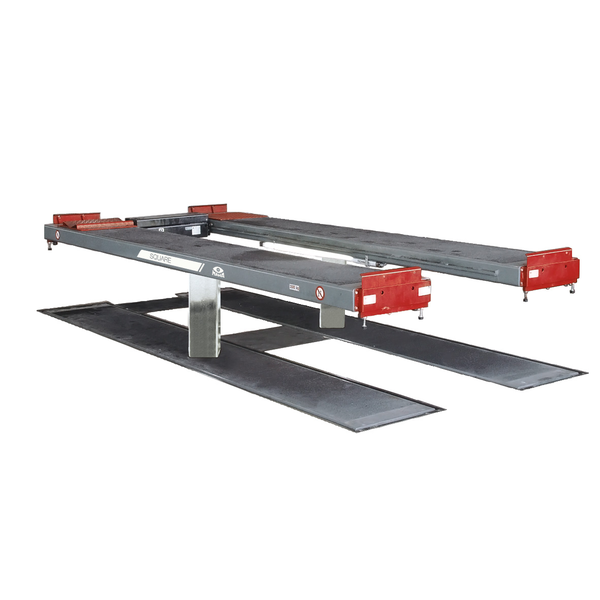

Elevador bajo suelo de dos pistones con plataformas

Descripción:

  • Longitud de plataformas 4800 mm adecuado para turismos y furgonetas
  • Gran libertad de movimientos bajo el elevador gracias a la unidad de elevación por pistones compacta, que ofrece un buen paso de la luz debajo del vehículo elevado
  • Ampliación opcional como elevador para la recepción dialogada con detector de holguraspara la comprobación de los grupos constructivos del chasis
  • Ampliación opcional a elevador para la medición de chasis con plataformas exactamente ajustadas, placas deslizantes para el apoyo de ruedas sin tensión, nivelación de plataformas y apoyos de medición de ejes
  • El revestimiento de las plataformas con recubrimiento en polvo de alta calidad refuerza la protección anticorrosión y mejora la imagen
  • Revestimiento de las plataformas opcional con recubrimiento granulado
  • Tratamiento anticorrosión adicional en las zonas de engrapado y sellado de huecos para una mayor vida útil
  • Conexión de aire comprimido integrada y alimentación opcional 230 V/1 PH en las plataformas
  • Todos los conductos se encuentran protegidos en el pistón SQUARE
  • Iluminación por LED sin reflejos y giratoria opcional
  • Distintas variantes de montaje para un uso óptimo de:
    • plataformas sobre suelo con poca altura de paso y área de paso sobre laplataforma sin bordes peligrosos
    • plataformas a ras de suelo para un mejor acceso del elevador, sin grupos constructivos sobresalientes en el área del elevador
    • plataformas a ras de suelo para un mejor acceso del elevador, sin grupos constructivos sobresalientes en el área del elevador y con compensación completa con el suelo del área de paso del elevador sin bordes peligrosos
  • Plataforma y compensación de suelo preequipados para el uso de un elevador de ejes opcional
  • Protección de corte/aplastamiento mediante parada CE


Unidad de elevación SQUARE:

  • Rigidez extraordinaria y máxima seguridad mediante pistón cuadrado resistente a la torsión
  • Máxima seguridad mediante pistones cuadrados resistentes a la torsión
  • Bomba muy silenciosa y motor eléctrico muy silencioso en versión bajo aceite protegido contra la corrosión, aceite ecológico opcional
  • Control electrónico del elevador con indicadores de final de

carrera sin contacto y sin desgaste e indicador de fallos

  • óptico
  • Gran suavidad de marcha por recubrimiento deslizante de larga duración de los pistones en guías de pistones robustas que apenas requieren mantenimiento
  • Los cilindros hidráulicos dobles de seguridad protegidos en el interior garantizan una larga vida útil
  • Yugo móvil de sincronización y seguridad para un reparto cuidadoso de las fuerzas en la guía de pistón de serie
  • Se garantizan altas velocidades de subida/bajada (máx. 30/20 s)
  • Descarga de emergencia operada por batería
  • Optimización de dicha ergonomía del puesto de trabajo mediante mando opcional independiente de estándares mediante lámpara de energía o sistema de conmutación empotrado


Volumen de suministro:

  • Plataforma 4800 mm, con revestimiento en polvo Gris antracita (RAL 7016)
  • Unidad de elevación con grupo hidráulico
  • Rampas de acceso y chapas de arranque
  • Acoplamiento rápido montado en la plataforma
  • Material de canalización y fijación
  • Unidad de elevación con yugo móvil
  • Chasis/bastidor de montaje no incluido en el volumen de suministro
  • Cable de bajada de emergencia para su conexión a la caja de distribución
  • Unidadde mando con cable de control 2 x 10 m (cable Ölflex)
  • Interruptor principal con llave
  • Manual del usuario y libro de pruebas
  • Declaración de conformidad CE


Descargas

Documentos de venta

Folletos
Ficha Técnica

Datos técnicos

Datos técnicos:

Capacidad de carga CE5000 kg
Dimensiones plataforma (La x An x Al)4800 x 617 x 150 mm
Ancho de paso interior950 mm
Dimensiones totales (La x Anx Al)5868 x 2184 x 150 mm
Altura elevación máx.2050 mm
Medidas pistones cuadrados180 mm
Distancia entre pistones1567 mm
Profundidad de montaje2382 mm
Tiempo de subida/bajada
en función de la cargaaprox. 30/20 s
Cantidad de aceite hidráulico
(no incluido en el volumen de suministro)aprox. 28 l
Presión deservicio180 bar
Unidad de control (Al x An x Pr)320 x 220 x 120 mm
Potencia motriz3,0 kW
Fusible gG16 A
Alimentación de tensión3/N/PE 400 V 50 Hz
