Detalles del producto / volumen de suministro
Descripción:

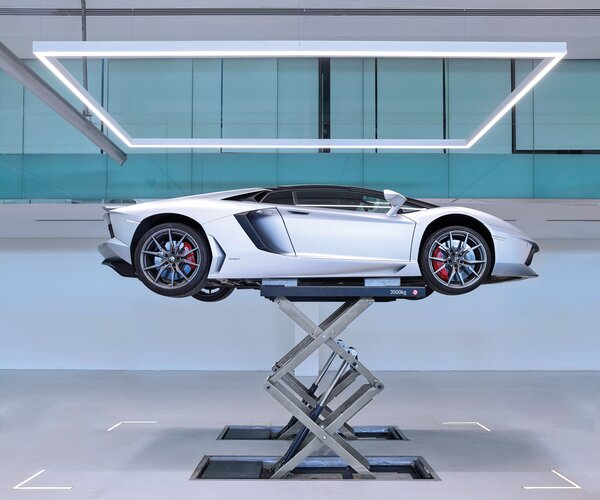

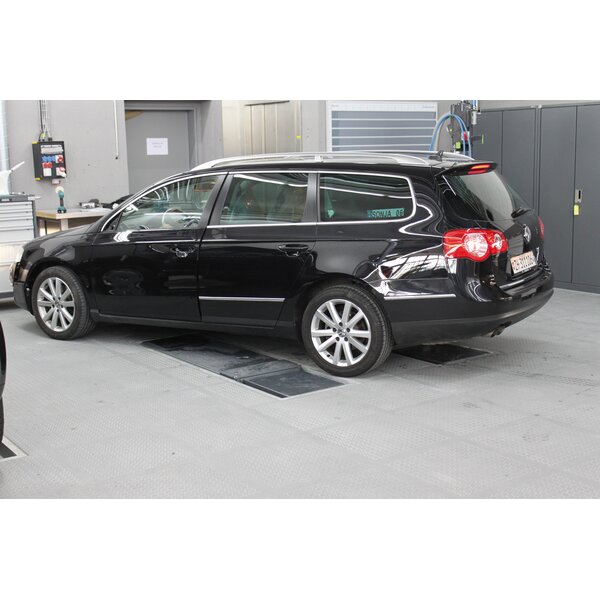

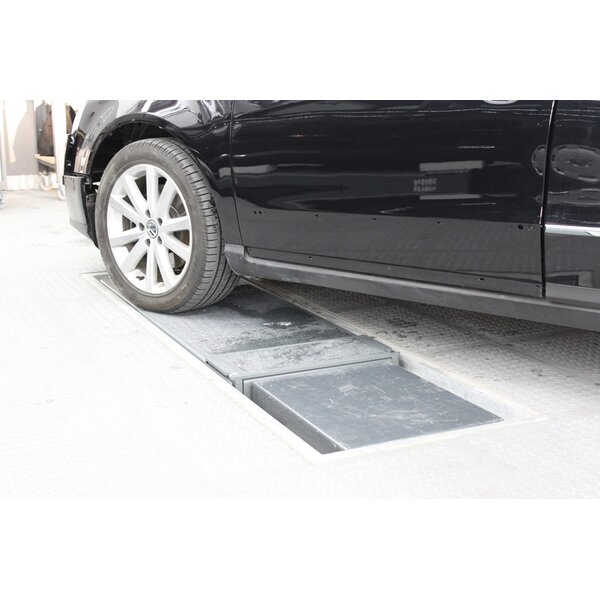

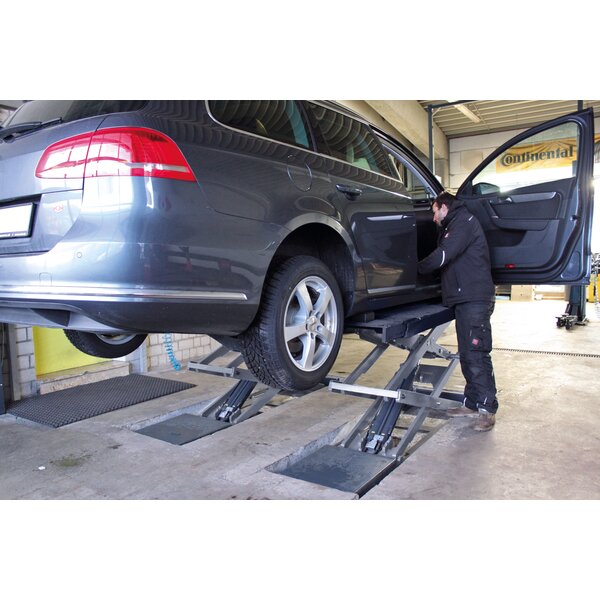

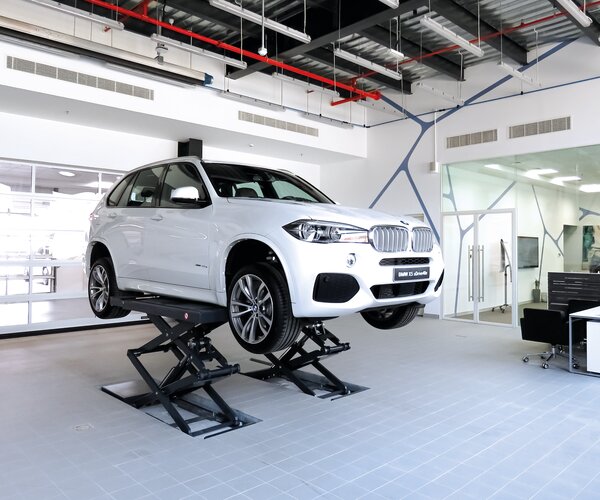

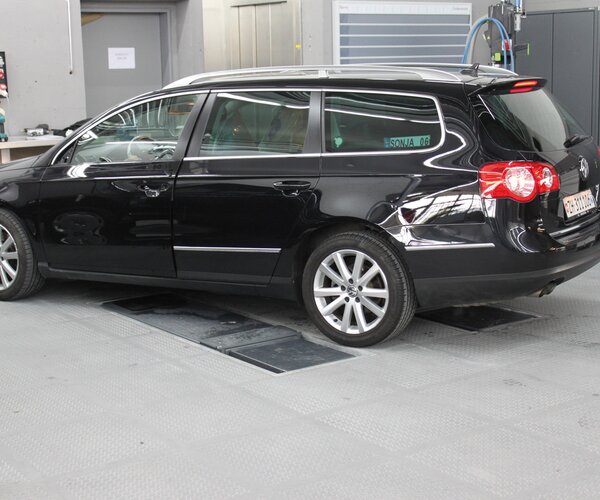

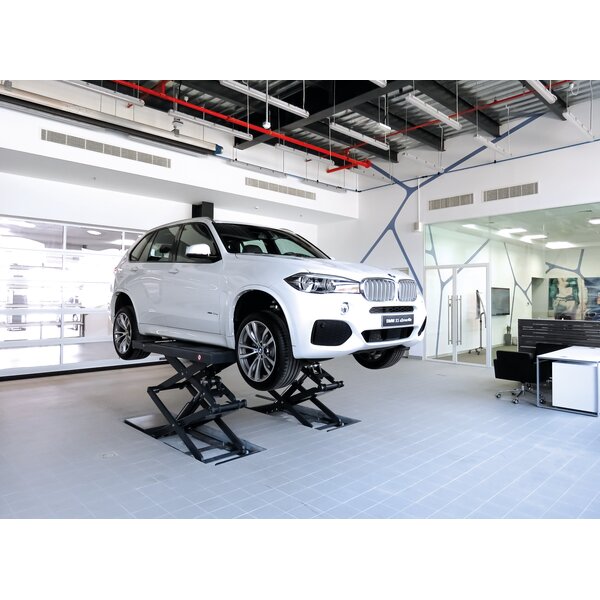

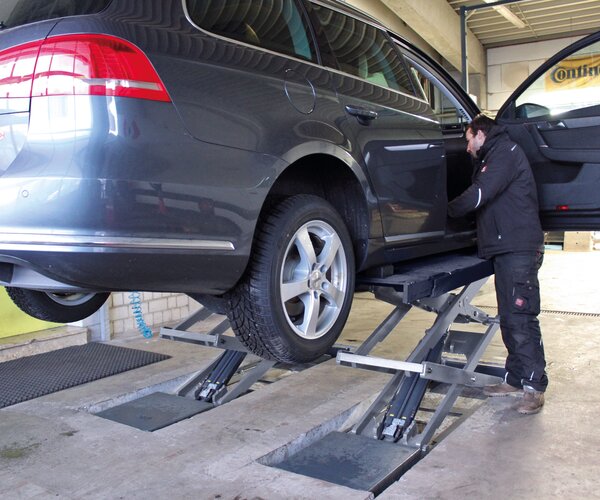

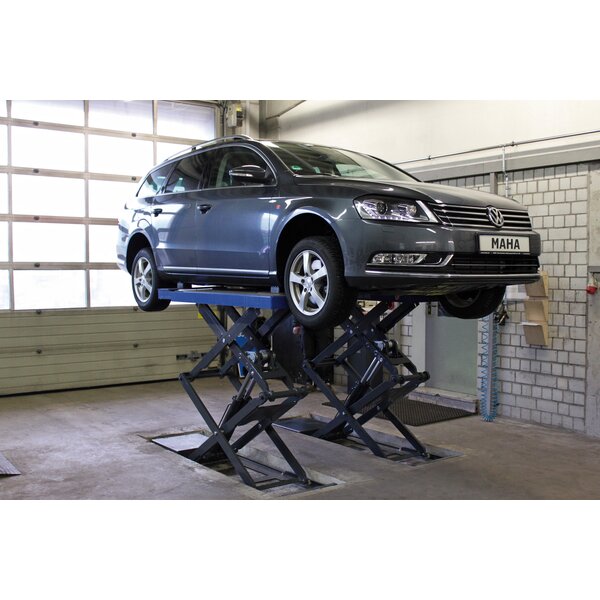

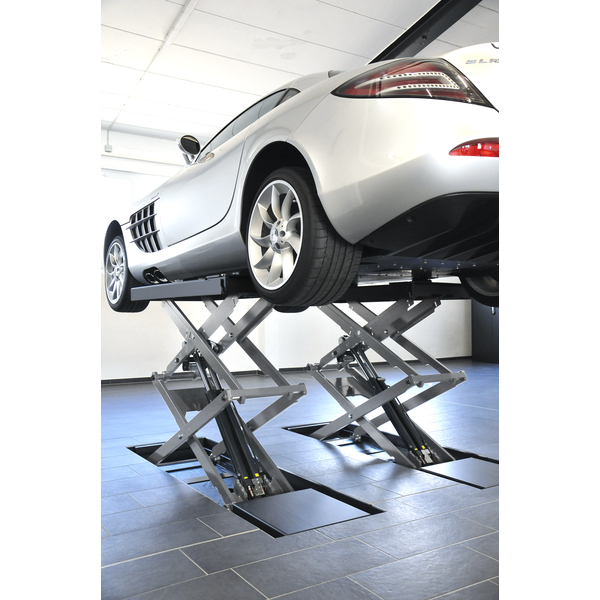

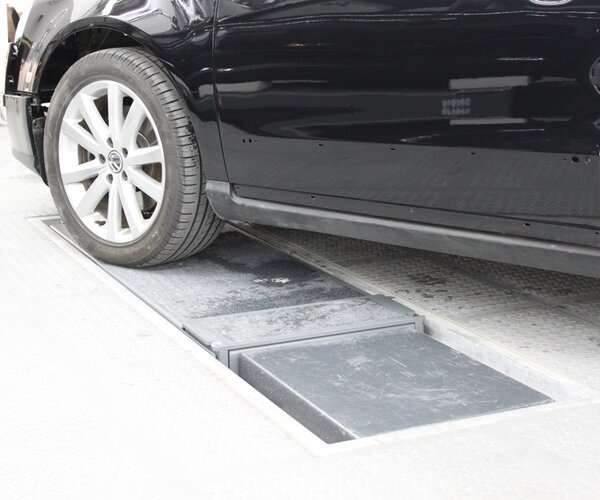

- Elevador de tijeras dobles para instalación a ras de suelo para un mejor paso del elevador sin grupos constructivos salientes en el área del elevador

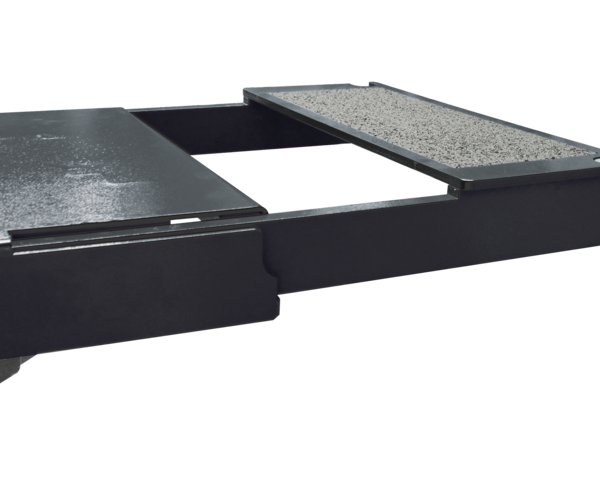

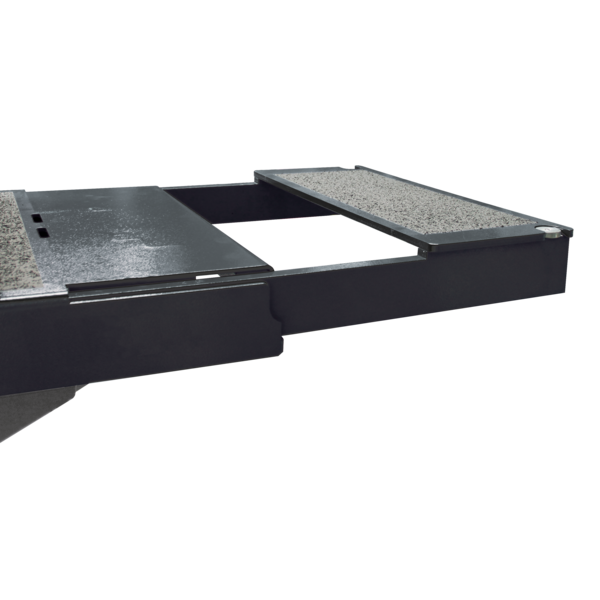

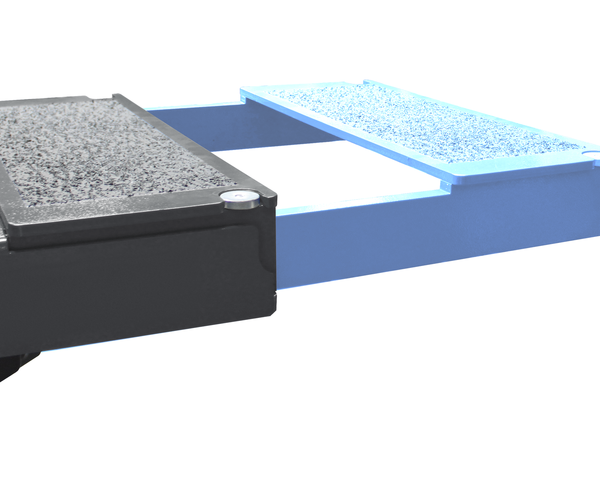

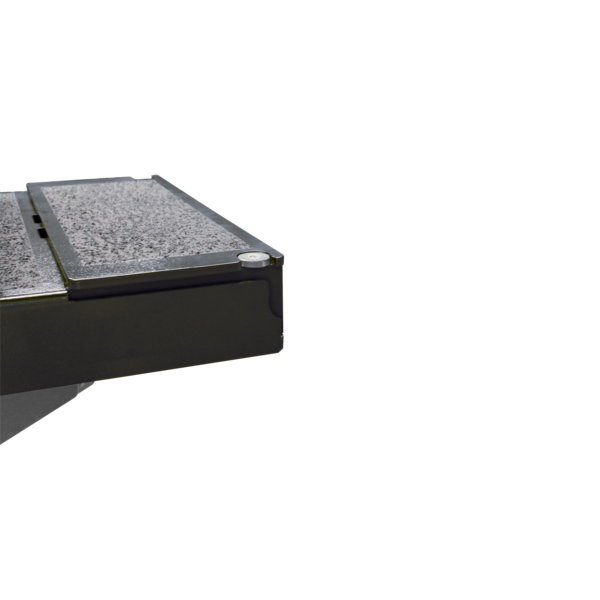

- Alto confort de operación debido a la longitud regulable de forma continua de las placas de apoyo, sin necesidad de volver a mover el vehículo

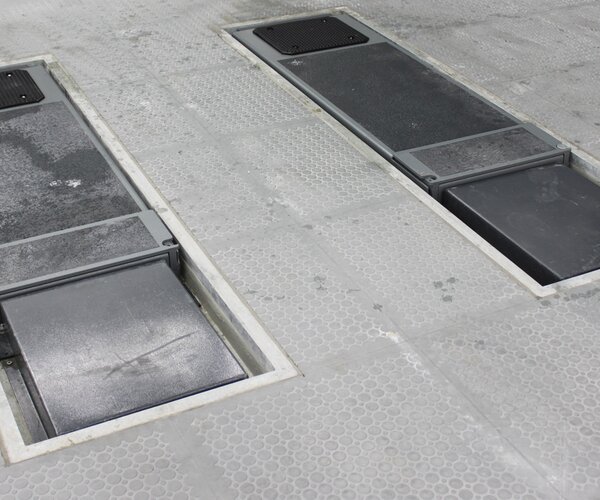

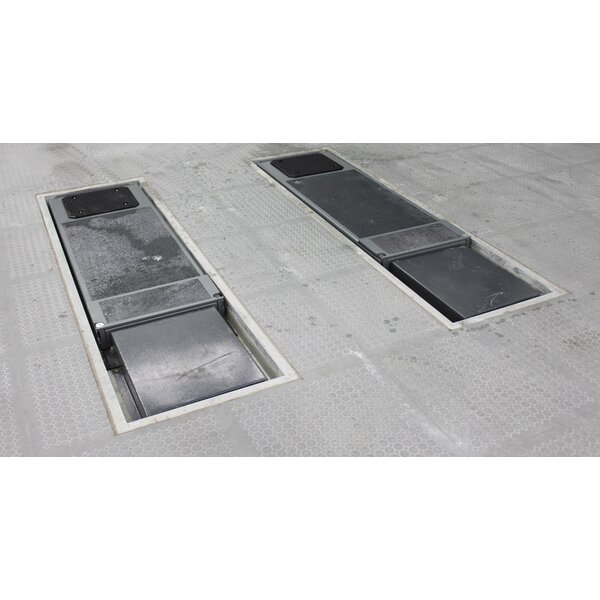

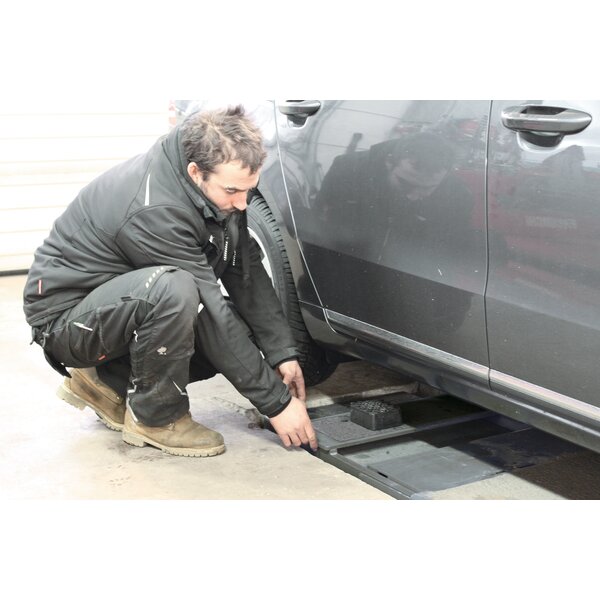

- Injertos de fundamentación para extraer las placas de apoyo en posición de bajada del elevador evitan la pérdida de tiempo para la elevación para ajustes así como la parada intermedia durante la retracción

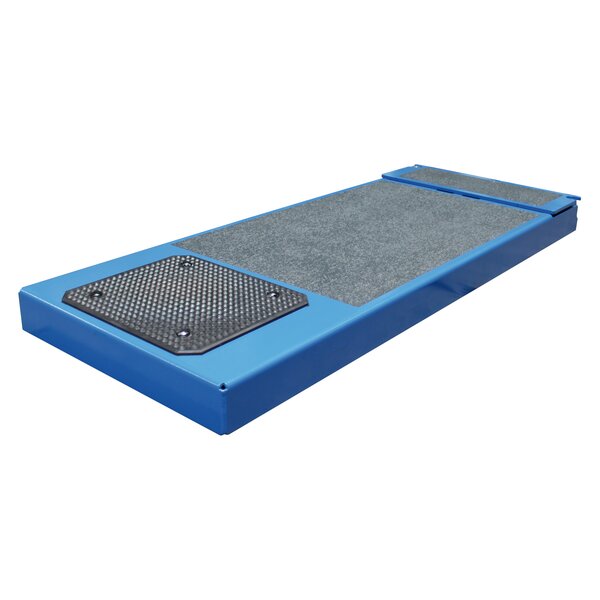

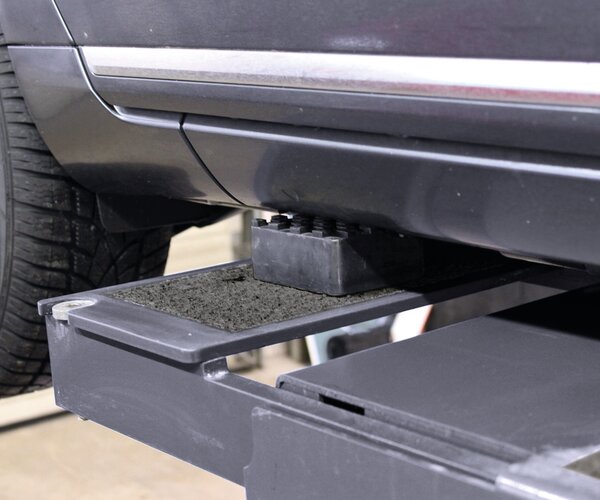

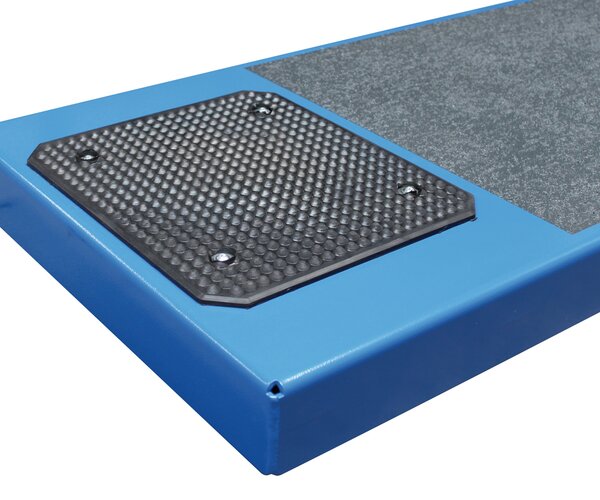

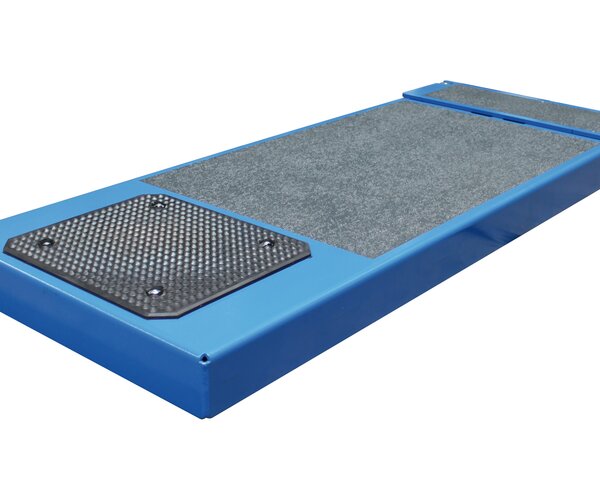

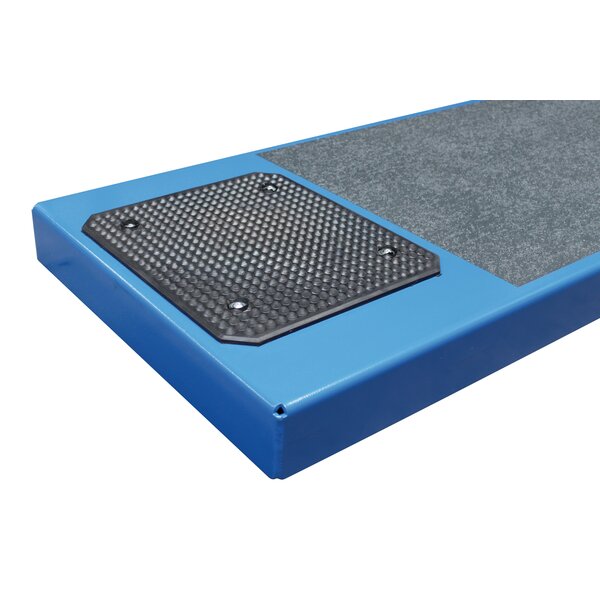

- Placas de apoyo y tapas alargadoras con revestimiento granular para evitar el deslizamiento del vehículo

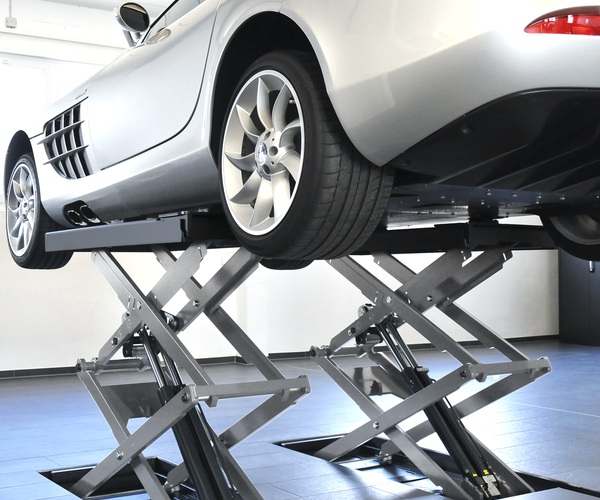

- Doble seguridad mediante dos cilindros redundantes por lateral de tijera
- No requiere aire comprimido al no necesitar gatillos de seguridad

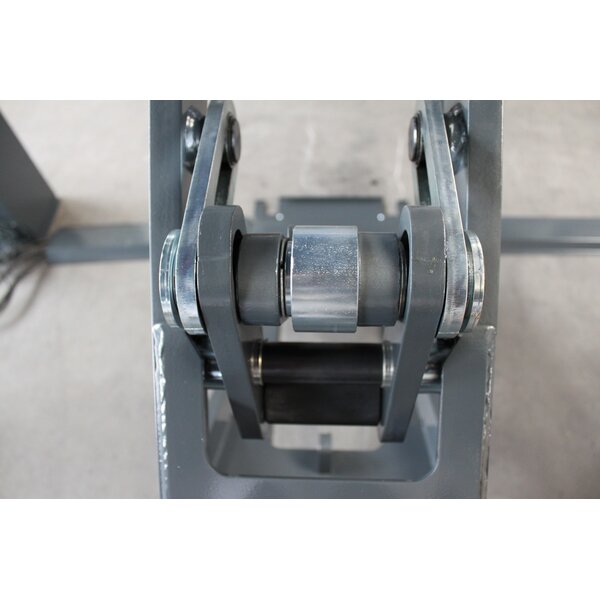

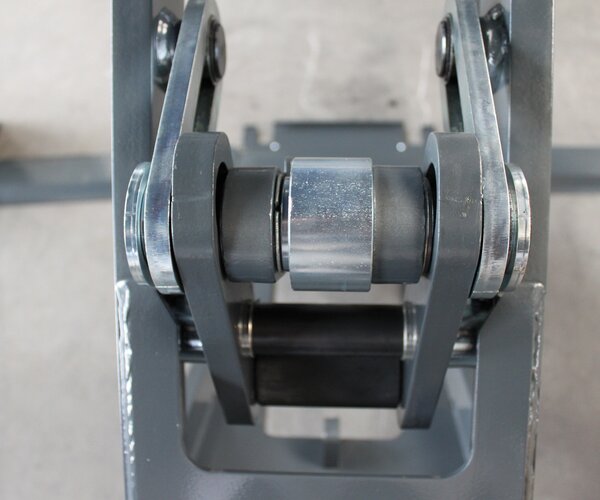

- Potencia elevadora completa incluso desde el área inferior de la altura de elevación mediante apoyo de salida del cilindro innovador
- Colocación silenciosa en laposición inferior mediante desacelerador de bajada de serie
- Arranque suave desde la posición inferior para una colocación cuidadosa en el vehículo

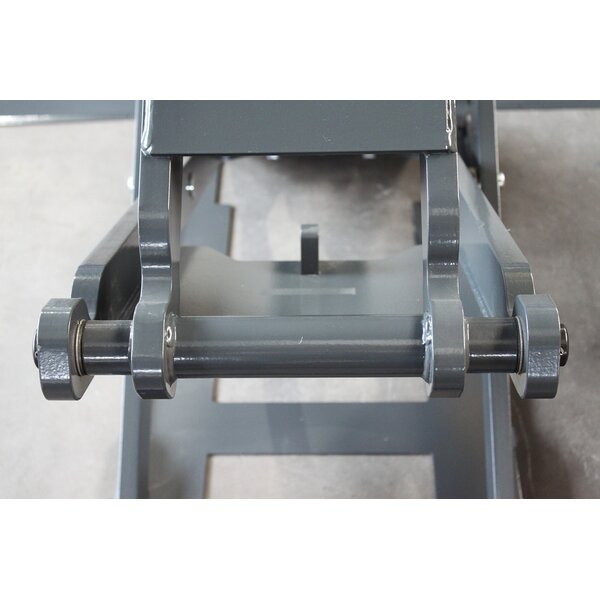

- Elevada estabilidad lateral gracias a los brazos del elevador bien dimensionados
*Sin sin conexión mecánica entre las dos tijeras y por tanto
- sin desniveles peligrosos
- Sencilla funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente
- Pintura recubrimiento en polvo de alta calidad:
- Gris antracita,RAL 7016 (Placas de apoyo, Bastidor del suelo)
- Gris ventara, RAL 7040 (Tijeras, Consola de comunicatión)
- El recubrimiento en polvo de dos capas del bastidor del suelo aumenta la protección anticorrosión

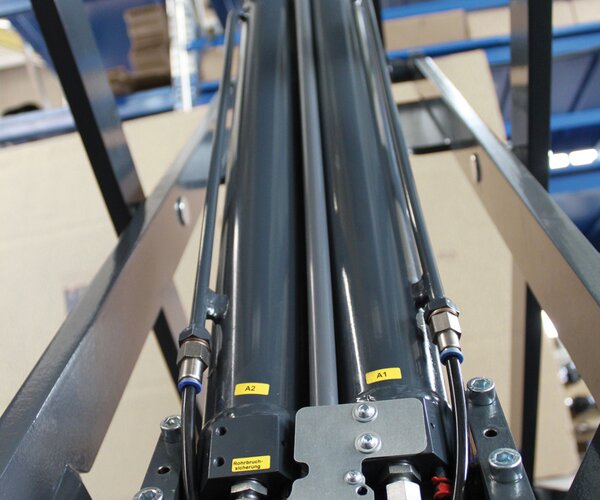

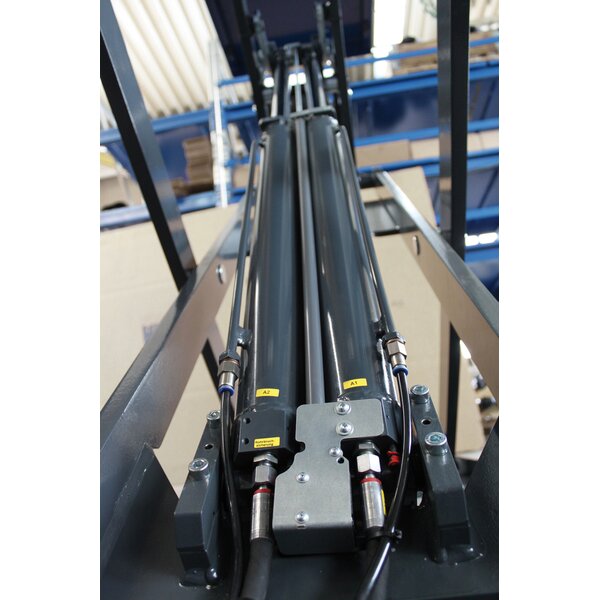

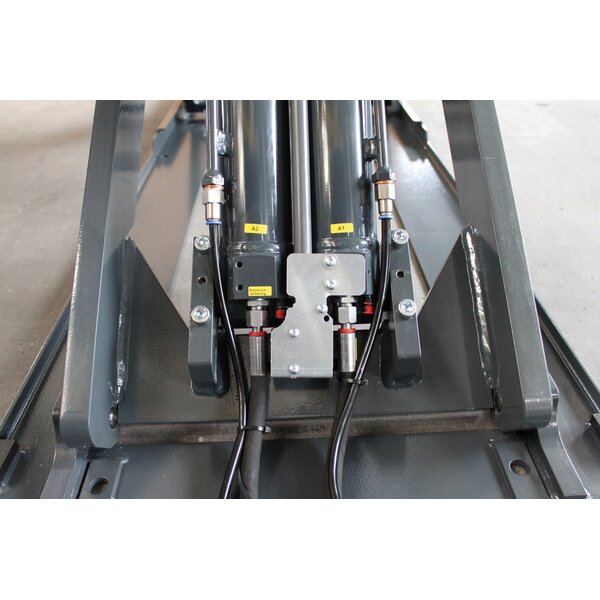

- Regulación de sincronismo completamente automática de las placas de apoyo y alta seguridad mediante sistema de medición del recorrido de los cilindros ( sistema de medición de recorrido lineal-absoluto )
- Protección de corte/aplastamiento mediante parada CE
Volumen de suministro:

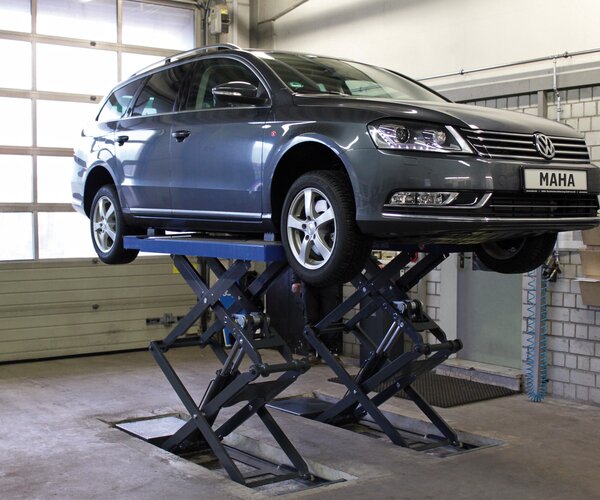

- Elevador de tijeras dobles, modelo: TWIN F IV 3.5 U
- Injertos de fundamentación

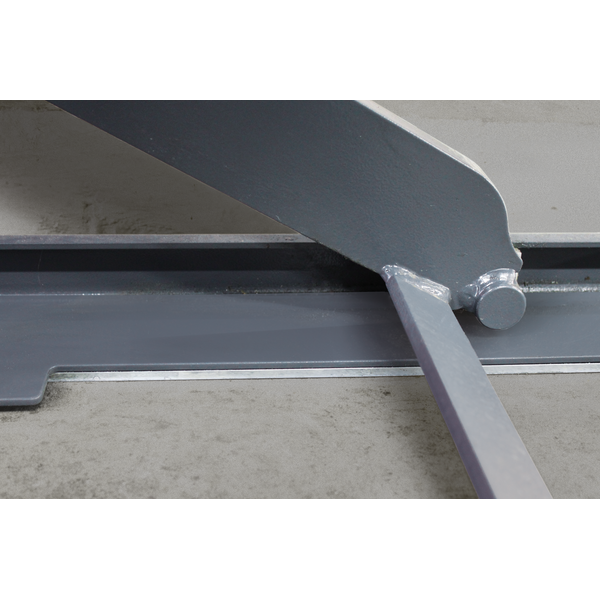

- Chapas de apoyo galvanizadas en caliente para el bastidor del suelo
- Pupitre de mando de pie con control y grupo hidráulico
- Interruptor principal con llave
- Tubos hidráulicos para distancia de 2 m entre elevador y grupo
- Manual de instrucciones y libro de inspecciones
- Declaración de conformidad CE
- Embalaje de transporte
Descargas
Documentos de venta
| Folletos | ||
|---|---|---|
|
Folleto TWIN
|
||
|
Folleto (Versión para imprimir) TWIN
|
||
| Ficha Técnica | ||
|---|---|---|
|
Ficha técnica TWIN F IV 3.5 U
|
||
|
Ficha técnica (Versión para imprimir) TWIN F IV 3.5 U
|
||
Documentación técnica
| Manuales de instrucciones | ||
|---|---|---|
|
Manual de instrucciones TWIN F IV 3.0 / 3.5
|
||
Datos técnicos
Datos técnicos:
| Capacidad de carga CE | 3500 kg |
| Altura de elevación máx. (desde suelo) | 1815 mm |
| Tiempo de subida/bajada en función de carga | aprox. 35/35 s |
| Profundidad de montaje | 115mm |
| Ancho placas de apoyo | 605 mm |
| Longitud placas de apoyo | 1550 - 2100 mm |
| Ancho total fundamento (recomendado) | 2000 mm |
| Potencia motriz | 2,2 kW |
| Presión de servicio | 270 bar |
| Alimentación de tensión | 3/N/PE 400 V 50 Hz |
| Fusible gG | 16 A |
| Peso incl. embalaje | aprox. 900 kg |
- Dimensiones del embalaje (La x An x Al) 2100 x 760 x 710 mm
| Cantidad de aceite hidráulico | |
| (no incluido en el volumen de suministro) | aprox. 9 l |
