Detalles del producto / volumen de suministro

  • sobre suelo -

Descripción:

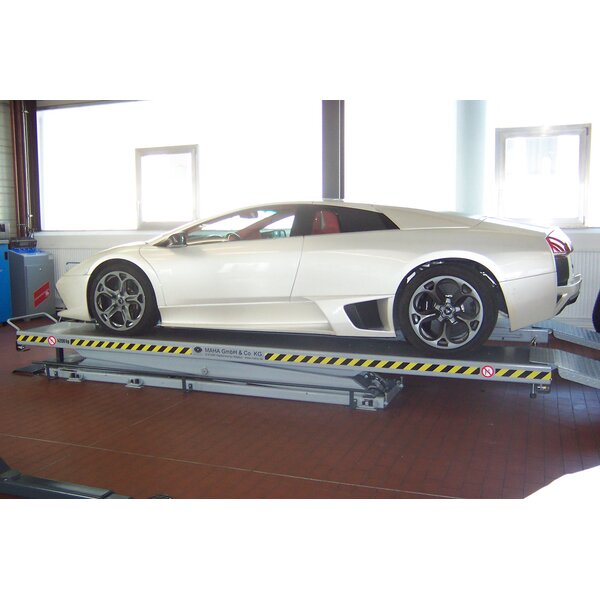

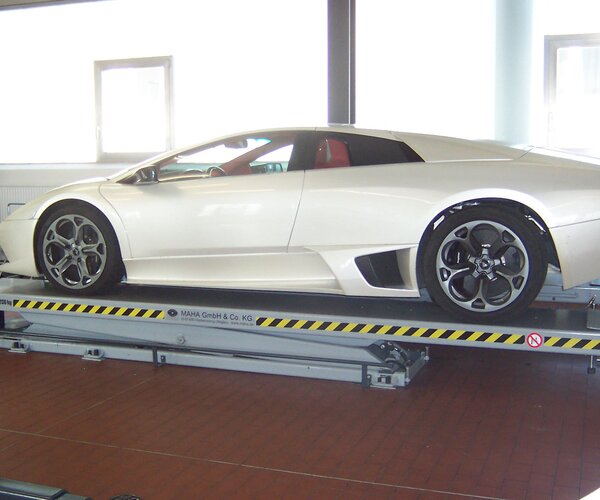

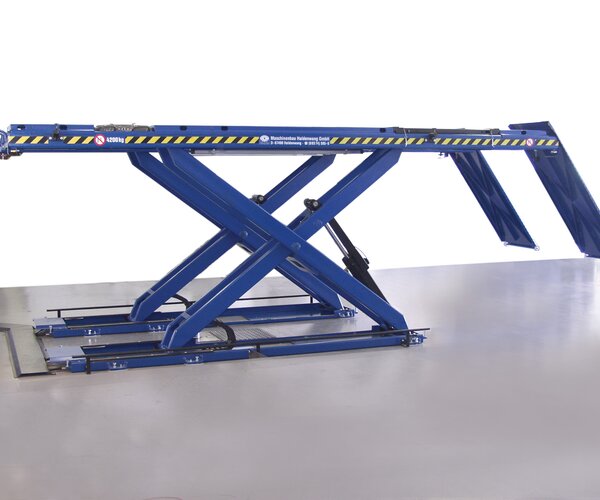

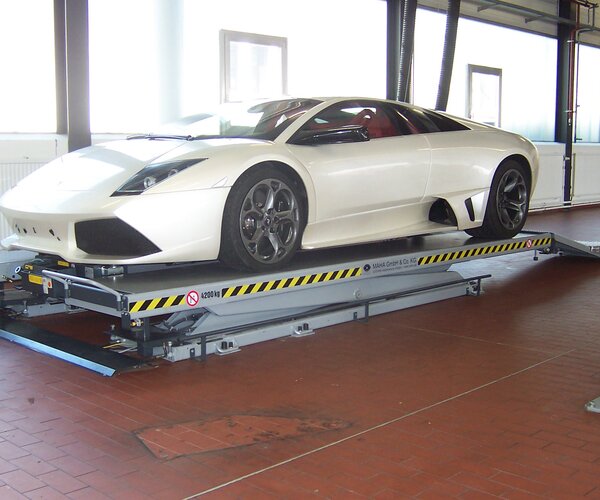

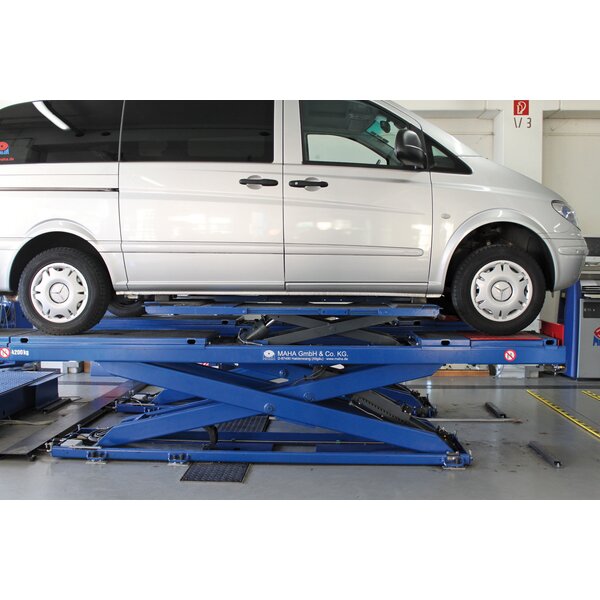

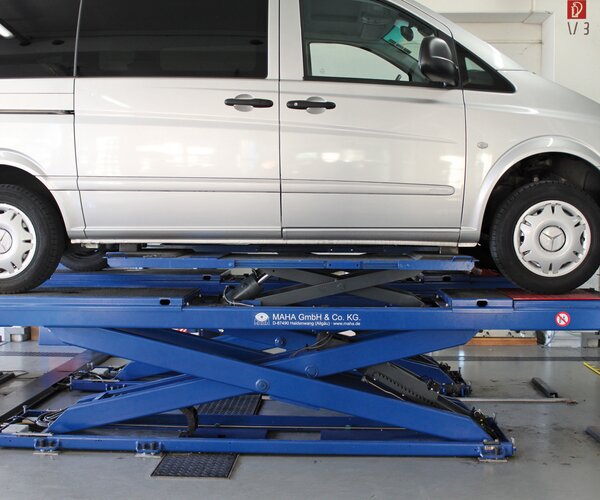

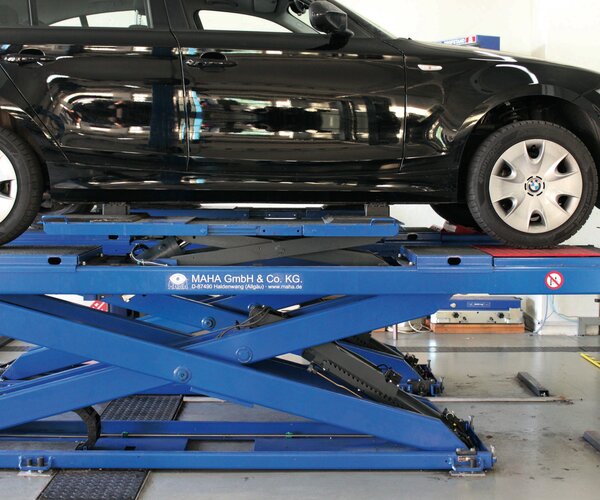

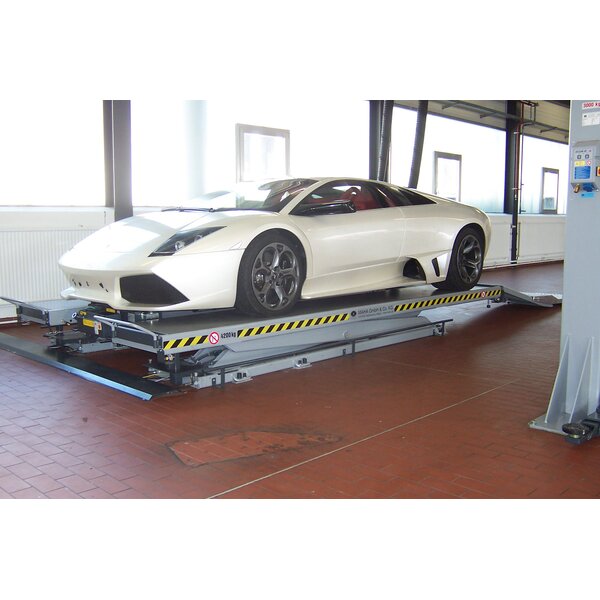

  • Elevador de tijeras para instalación sobre suelo
  • Construcción robusta y probada, para un gran volumen de vehículos y una larga vida útil
  • Elevada estabilidad lateral y resistencia a la flexión, y por tanto también ideal para una medición precisa de bastidores
  • Plataformas con rieles ya integrados preequipadas para elevador de ejes

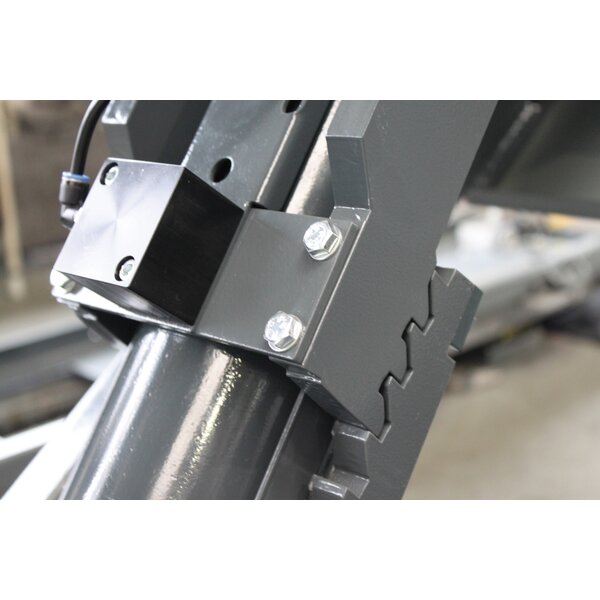

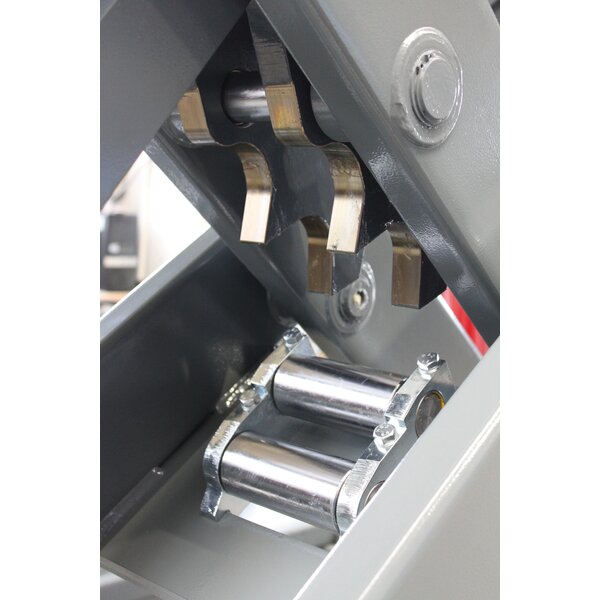

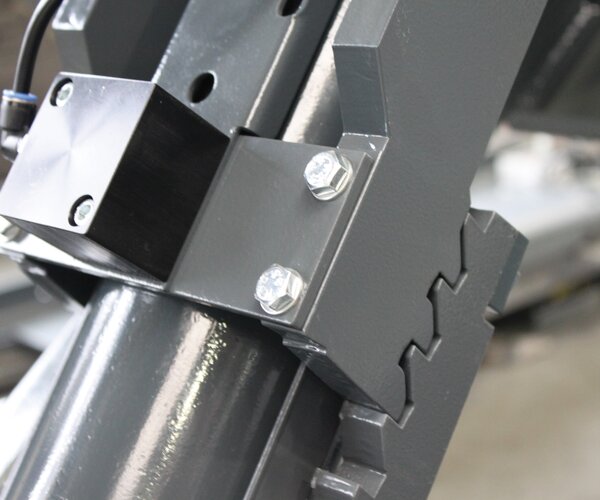

  • Trinquetes y fijadores como dispositivo de seguridad adicional

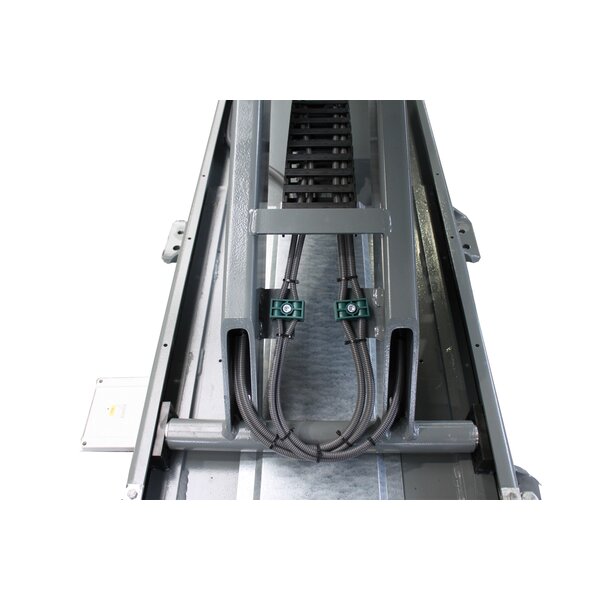

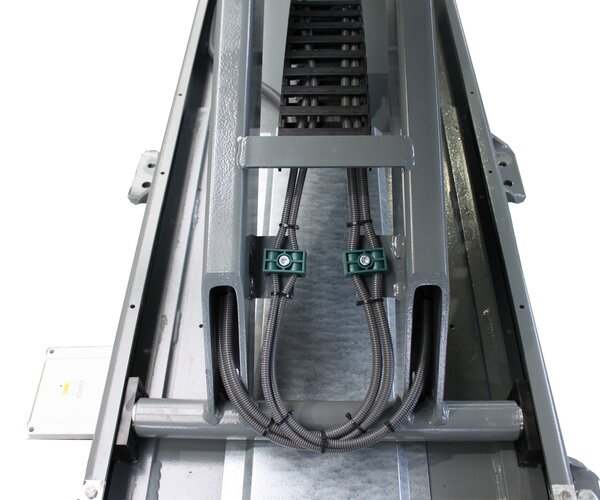

  • Cables y tubos hidráulicos instalados de forma especialmente protegida dentro de los tubos de las tijeras
  • Altura de paso reducida para una colocación sencilla del vehículo
  • Las alturas de elevación grandes 2 m facilitan los trabajos de reparación y la accesibilidad
  • Funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente
  • Tratamiento anticorrosión adicional en las zonas de engrapado y sellado de los huecos
  • Pintura recubrimiento en polvo de alta calidad:

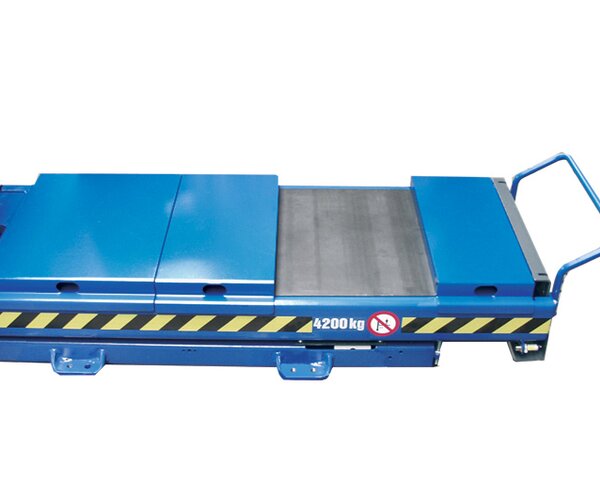

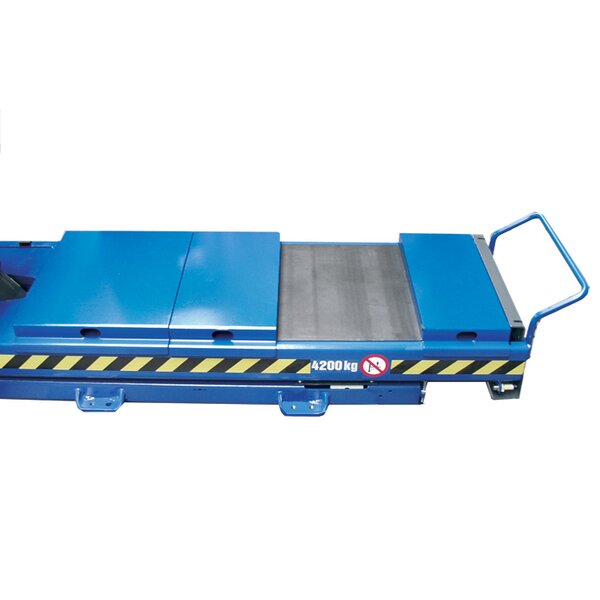

    • Gris antracita, RAL7016 (Plataforma, Placas de compensation, Rampas de acceso, Bastidor del suelo)
    • Gris ventara, RAL 7040 (Tijeras, Consola de comunicatión)


  • Regulación de sincronismo completamente automática de las plataformas y del elevador deruedas libres
  • El sistema de medición de recorrido, libre de mantenimiento e integrado en los cilindros de elevación, (sistema de medición de recorrido lineal-absoluto) hace prescindibles las barreras de luz para monitorizar la sincronización y los interruptores eléctricos para detectar la altura de elevación
  • Alta seguridad mediante parada inmediata en caso de chocar (en un lado) con un obstáculo con una diferencia de altura mínima
  • Protección de corte/aplastamiento mediante parada CE
  • Parada automática durante la elevación al alcanzar la altura deseada mediante punto de parada individualmente programable
  • Teclado de membrana robusto


  • Inclinación de las plataformas para subir y bajar los vehículos de forma más sencilla (opcional)

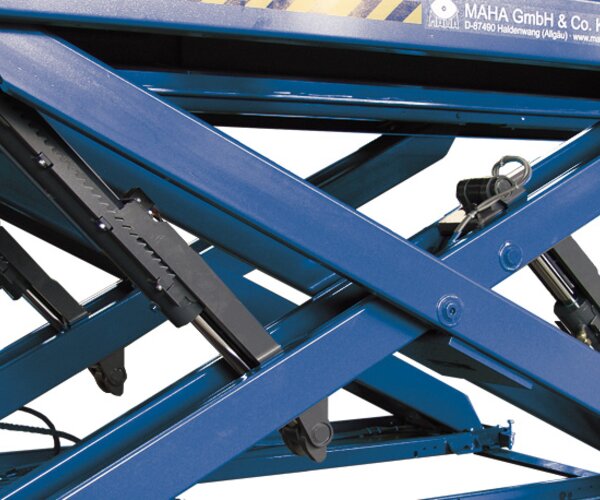

  • Gatillo doble (opcional) para la medición de bastidores que ofrece una estabilidad mejorada de las tijeras (no posible en combinación con elevador de ruedas libres)
  • Reducción de los tiempos de subida/bajada (opcional)


Volumen de suministro:

  • Elevador de tijeras, modelo: DUO CM 4.2 A
  • Pupitre de mando con control y grupo hidráulico
  • Interruptor principal con llave
  • 2 rampas de acceso largas, 2 arcos de seguridad

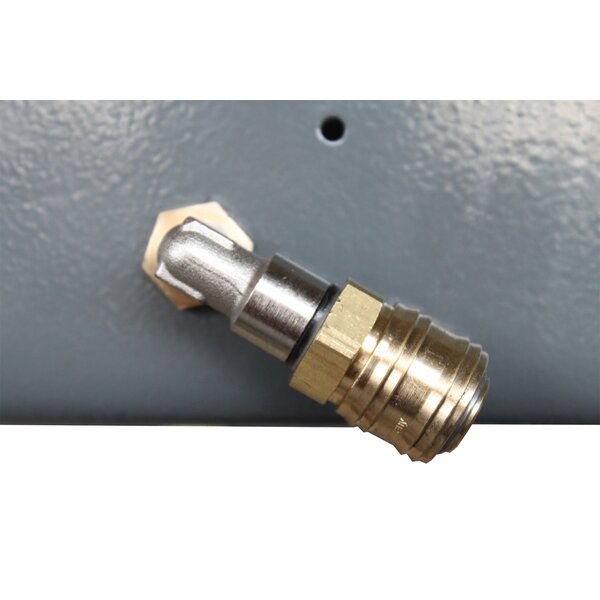

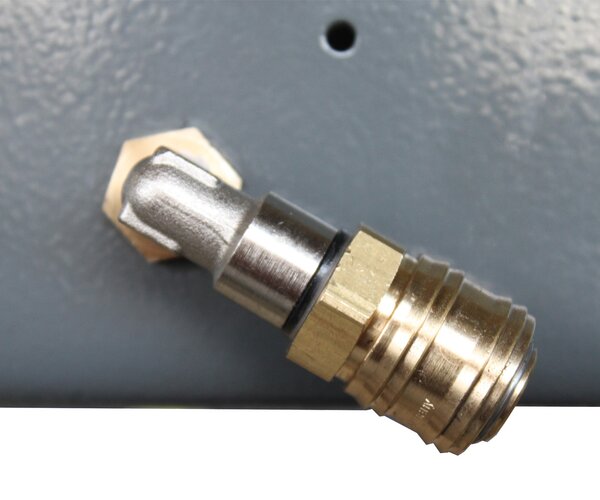

  • 2 acoplamientos rápidos de aire comprimido en las plataformas
  • Chapas protectoras para cables y tubos hidráulicos
  • 8 lazos de cable como ayuda de transporte
  • Manual de instrucciones y libro de inspecciones
  • Declaración de conformidad CE

-Embalaje de transporte

Descargas

Documentos de venta

Folletos
Ficha Técnica

Documentación técnica

Manuales de instrucciones

Datos técnicos

Datos técnicos:

Capacidad de carga CE4200 kg
Capacidad de carga CE con elevador de ruedas libras 4200 kg
Altura elevación máx.2075 mm
Recorrido de elevación1850 mm
Tiempo de subida/bajada
en función de la cargaaprox. 40/40 s
Dimensiones totales (La x An x Al)5900 x 2075 x 240 mm
Altura de paso (sin accesorios)240 mm
Dimensiones plataforma (La x An x Al)4400 x 617 x 126 mm
Longitud de platamforma opcional4800 mm
Potencia motriz2,5 kW
Presión de servicio190 bar
Alimentación de tensión3/N/PE 400 V 50 Hz
Fusible gG16 A
Peso2650 kg
Peso incl. embalaje2700 kg

  • Dimensiones del embalaje (La x An x Al) 4500 x 800 x 800 mm

Cantidad de aceite hidráulico
(no incluido en el volumen de suministro)40 l
