Detalles del producto / volumen de suministro

  • a ras de suelo -

Descripción:

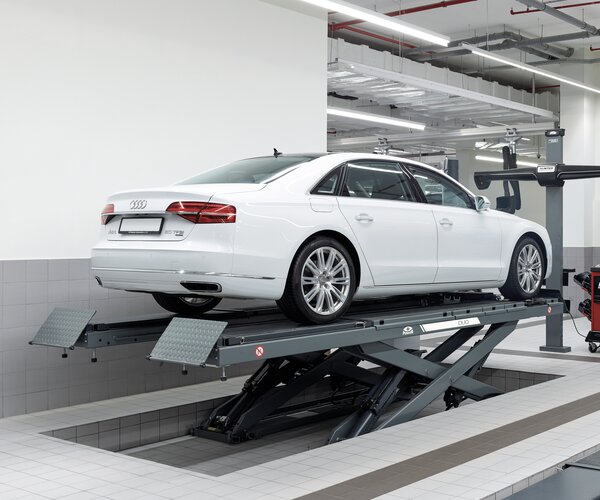

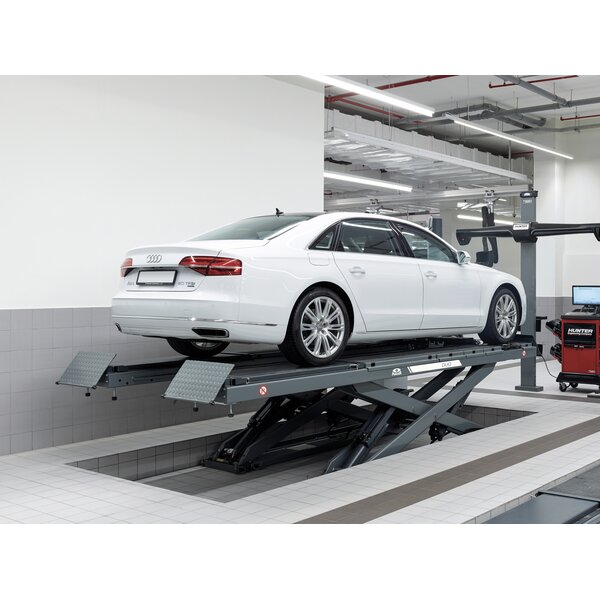

  • Elevador de tijeras para instalación a ras de suelo para un mejor acceso al elevador sin grupos constructivos salientes en el área del elevador
  • Construcción robusta y probada, para un gran volumende vehículos y una larga vida útil
  • Elevada estabilidad lateral y resistencia a la flexión, y por tanto también ideal para una medición precisa de bastidores
  • Plataformas con rieles ya integrados preequipadas para elevador de ejes
  • Trinquetes y fijadores como dispositivo de seguridad adicional
  • Cables y tubos hidráulicos instalados de forma especialmente protegida dentro de los tubos de las tijeras
  • La gran altura de elevación por encima de 2,1 m facilita los trabajos de reparación y/o la accesibilidad y, por tanto, es válido para el montaje empotrado en fundación continua
  • Funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente
  • Tratamiento anticorrosión adicional en las zonas de engrapado y sellado de los huecos
  • Pintura recubrimiento en polvo de alta calidad:
    • Gris antracita, RAL 7016 (Plataforma, Placas de compensation, Rampas de acceso, Bastidor del suelo)
    • Gris ventara, RAL 7040 (Tijeras,Consola de comunicatión)

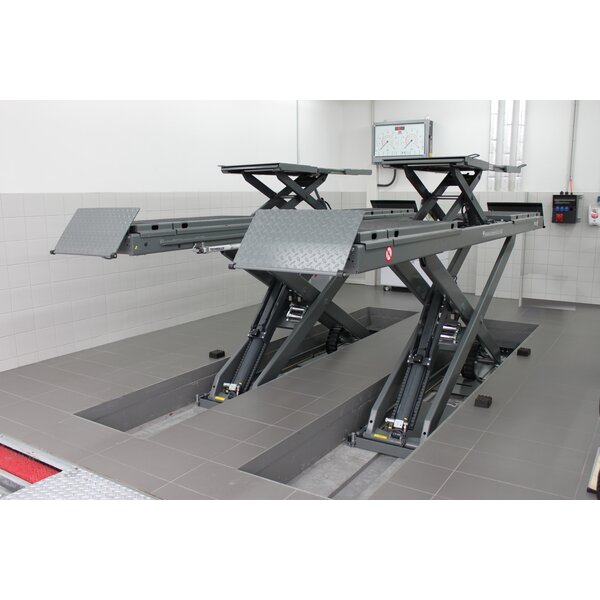

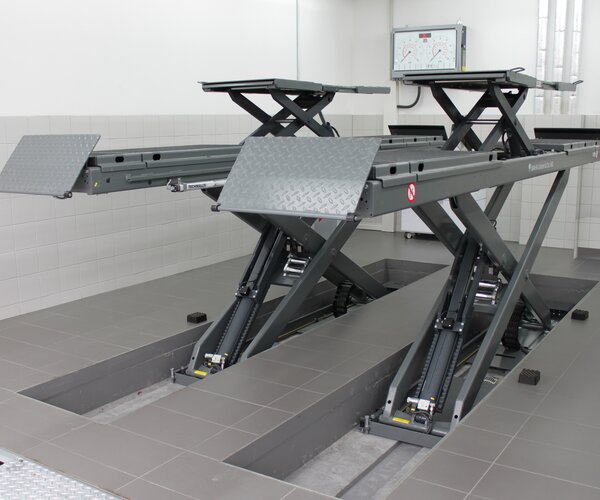

  • Regulación de sincronismo completamente automática de las plataformas y del elevador de ruedas libres
  • El sistema de medición de recorrido, libre de mantenimiento e integrado en los cilindros de elevación, (sistema de medición de recorrido lineal-absoluto) hace prescindibles las barreras de luz para monitorizar la sincronización y los interruptores eléctricos para detectar la altura de elevación
  • Alta seguridad mediante parada inmediata en caso de chocar (en un lado) con un obstáculo con una diferencia de altura mínima
  • Protección de corte/aplastamiento mediante parada CE
  • Parada automática durante la elevación al alcanzar la altura deseada mediante punto de parada individualmente programable
  • Teclado de membrana robusto


  • Suelo elevador (opcional) para elevador de ejes sumergible a ras de suelo
  • Gatillo doble (opcional) para la medición de bastidores que ofrece una estabilidad mejorada de las tijeras (no posible en combinación con elevador de ruedas libres)
  • Reducción de los tiempos de subida/bajada (opcional)


Volumen de suministro:

  • Elevador de tijeras, modelo: DUO CM 5.0 U
  • Pupitre de mando, control y grupo hidráulico
  • Interruptor principal con llave
  • 4 unidades trampillas de rodadura
  • 2 acoplamientos rápidos de aire comprimido en las plataformas
  • 8 lazos de cable como ayuda de transporte
  • Manual de instrucciones y libro de inspecciones
  • Declaración de conformidad CE
  • Embalaje de transporte

Descargas

Documentos de venta

Folletos
Ficha Técnica

Documentación técnica

Manuales de instrucciones

Datos técnicos

Datos técnicos:

Capacidad de carga CE5000 kg
Capacidad de carga CE con elevador de ruedas libras 5000 kg
Altura elevación máx.2140 mm

  • Recorrido de elevación 1850 mm

Tiempo de subida/bajada
en función de la cargaaprox. 50/40 s
Dimensiones totales (La x An x Al)5200 x 2210 x 290 mm
Profundidad de montaje300 mm
Dimensiones plataforma (La x An x Al)5200 x 630 x 176 mm
Potencia motriz2,5 kW
Presión de servicio190 bar
Tensión de alimentación3/N/PE 400 V 50 Hz
Fusible gG16 A
Peso3000 kg
Peso incl. embalaje3200 kg

  • Dimensiones del embalaje (La x An x Al) 5300 x 800 x 800 mm

Cantidad de aceite hidráulico
(no incluido en el volumen de suministro)40 l
