Detalles del producto / volumen de suministro
Descripción:

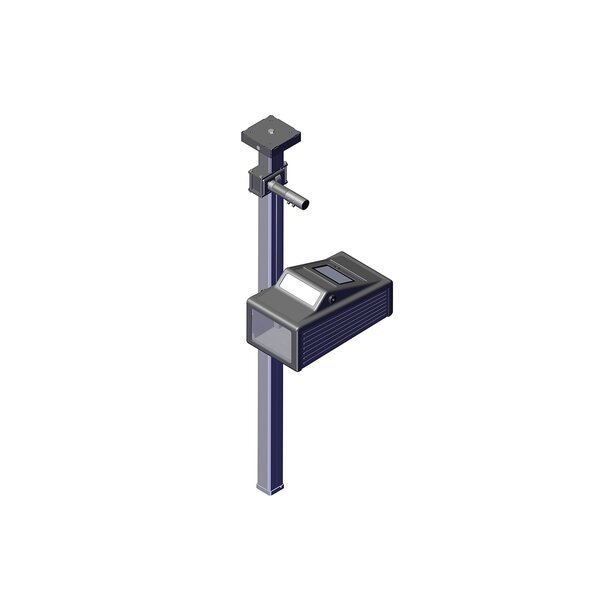

- Conexión de pórtico para montaje suspendido a través de la cabeza de la columna
- Equipo digital para una comprobación rápida y objetiva y el ajuste de los faros del vehículo considerando los valores límite legalesy las especificaciones del vehículo
fabricantes de vehículos
- Pantalla táctil capacitiva de 7 para la guía por menú y la visualización de los valores de medición
- Cámara CMOS High Dynamic Range con filtro especial para registrar ydigitalizar la imagen del faro
- Control del equipo basado en procesador incl. memoria flash
- Evaluación digital con diagnóstico
- Interfaz opcional para la transmisión de los valores de medición a un PC por Bluetooth o cable
- Versiónrobusta, también apta para su uso interconectado con calles de ensayo

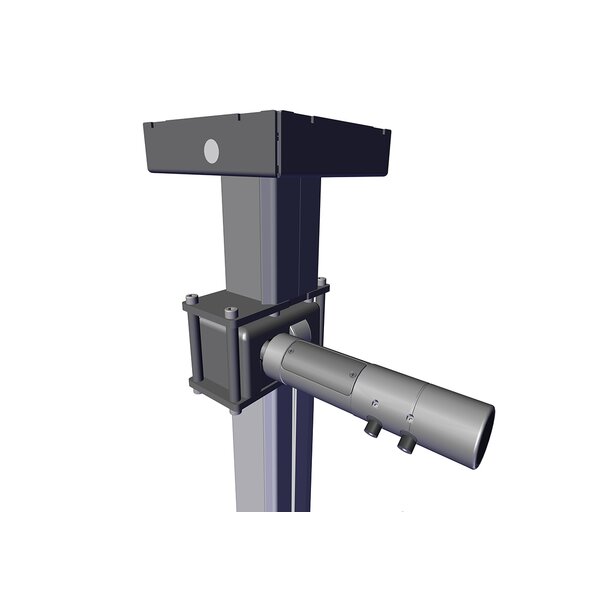

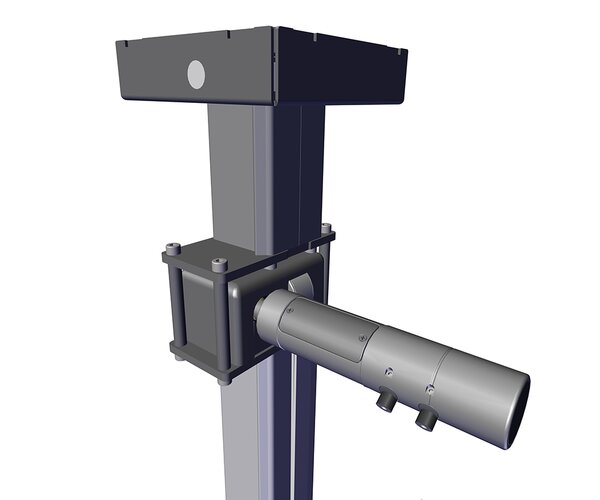

- Unidad de alineación láser pivotante orientada horizontalmente para posicionamiento del dispositivo en el vehículo
- Bloqueo automático de la caja de acumulaciónde luz en la columna de guiado de precisión de aluminio facilita el manejo y optimiza la reproducibilidad
- Lente Fresnel de gran superficie para un posicionamiento fácil delante del faro, lo que facilita un proceso global más rápido en la puesta en marcha
Nota:
En Alemania no es posible la homologación según VkBl 17/2020
Descargas
Datos técnicos
Datos técnicos:
| Rango de medición: | |
| por encima del Hotspot | 0 - 800 mm/10 m (0-8 %) |
| por encima del ángulo de cabeceo | 0- 300 mm/10 m (0-3 %) |
| por debajo | 0 - 700 mm/10 m (0-7 %) |
| izquierda | 0 - 1000 mm/10 m (0-10 %) |
| derecha | 0 - 1000 mm/10 m (0-10 %) |
| Intensidad luminosa | 0 - 125000 cd |
| Iluminancia | 0 - 200 lx |
| Distancia de medición | 100 - 500 mm |
| Desviación de la intensidad | +/-5 % |
| Desviación de un eje | +/- 5' |
| Rango de temperatura | +5 - +40 °C |
| Humedad relativa | 20 - 80 % |
| Alimentación de corriente | 1/N/PE 100-240 V 50/60 Hz |
| Dimensiones (Al x An x Pr) | 1770 x 655 x 720 mm |
| Láser de línea roja | Clase láser 2M |
| Láser de longitud de onda | 638 nm |
