Détails produit / contenu de la livraison

Description:

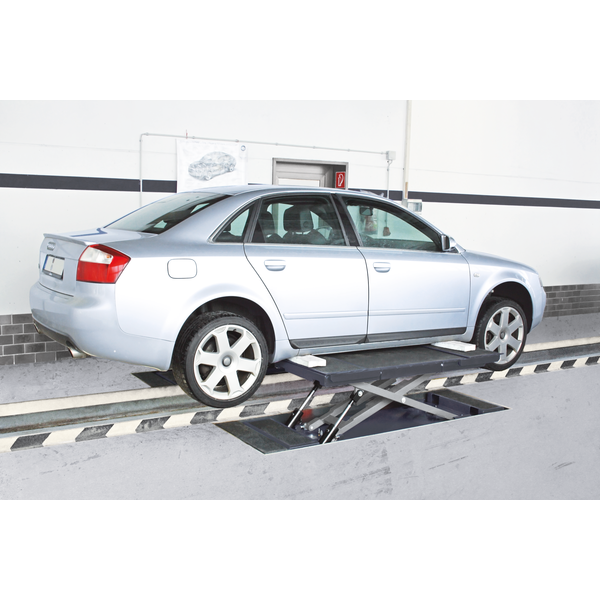

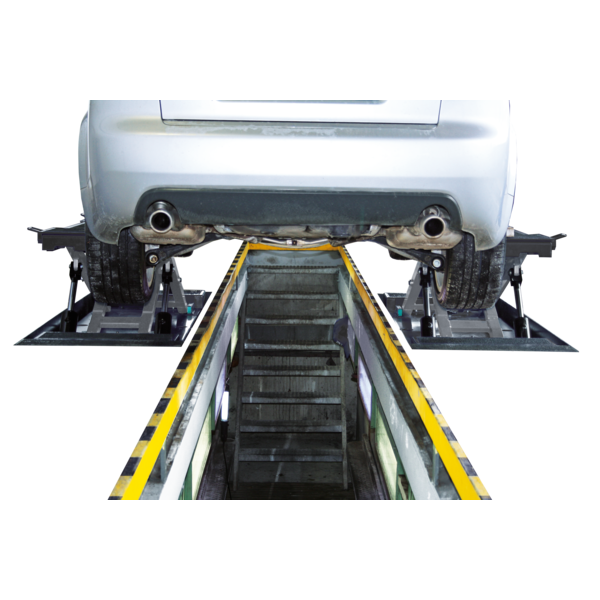

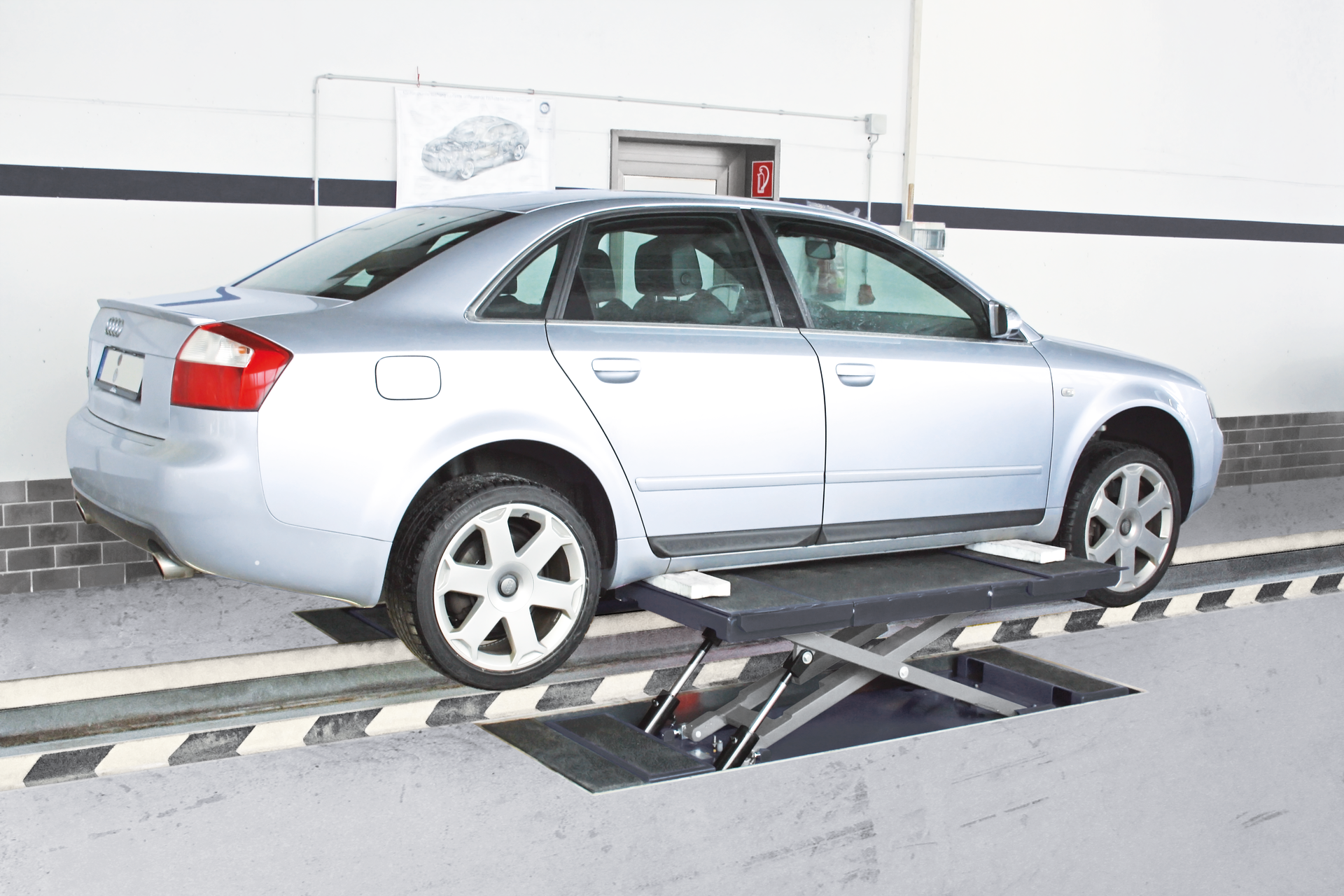

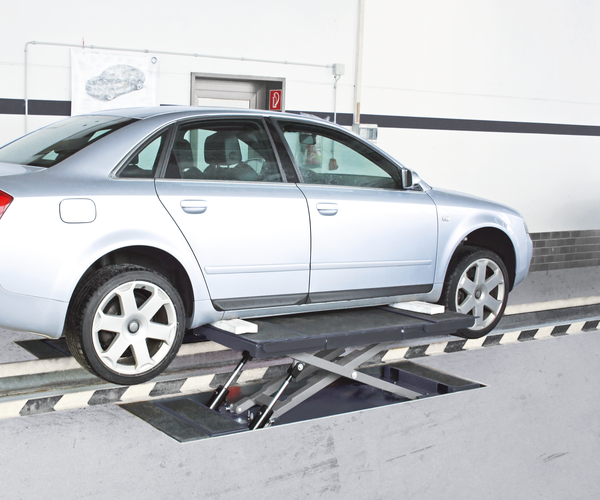

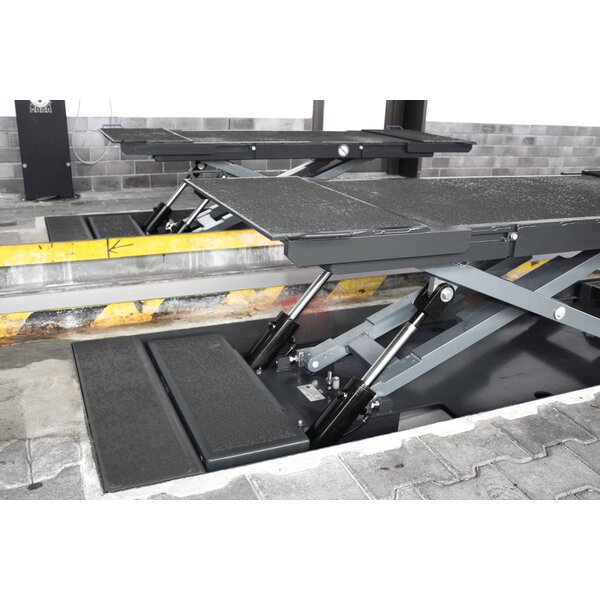

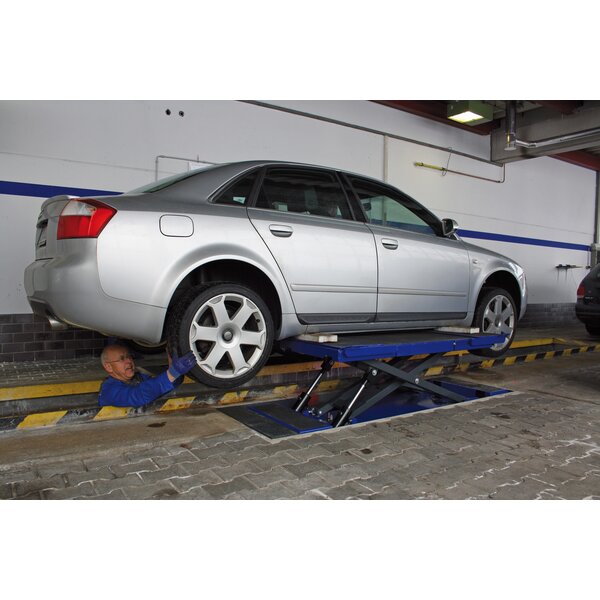

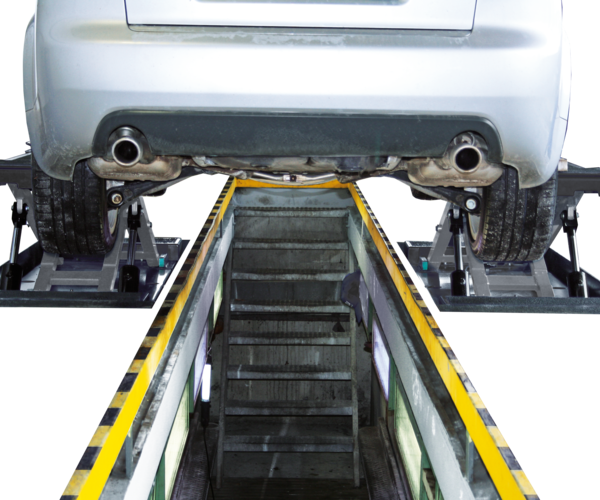

  • Montage encastré sur fosse, pas de liaison mécanique entre les deux bras de ciseaux
  • Traversable par une charge de roues de 10 t, donc idéal pour le montage sur fosse pour véhicules utilitaires
  • Nivellement automatique en position basse

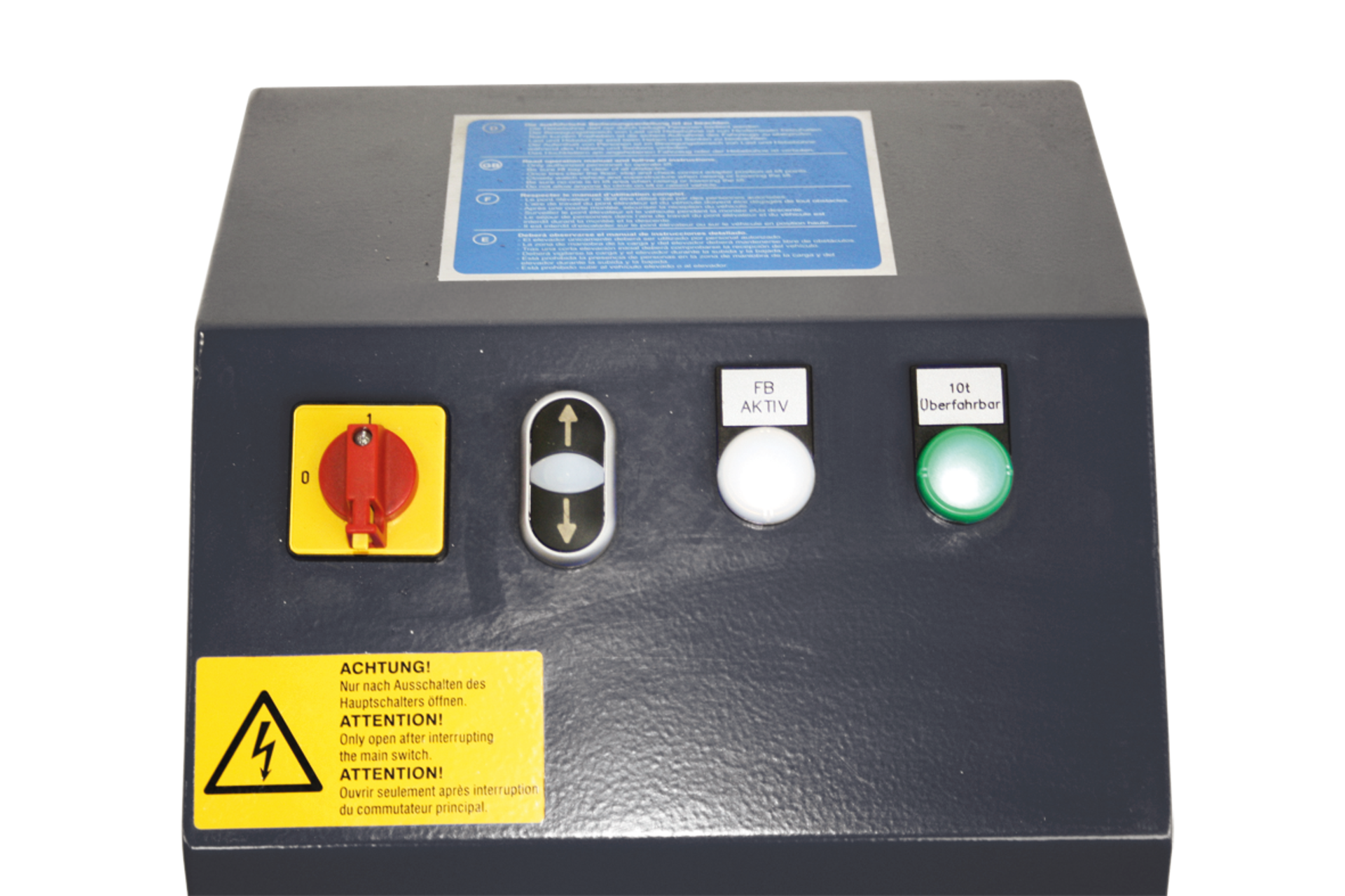

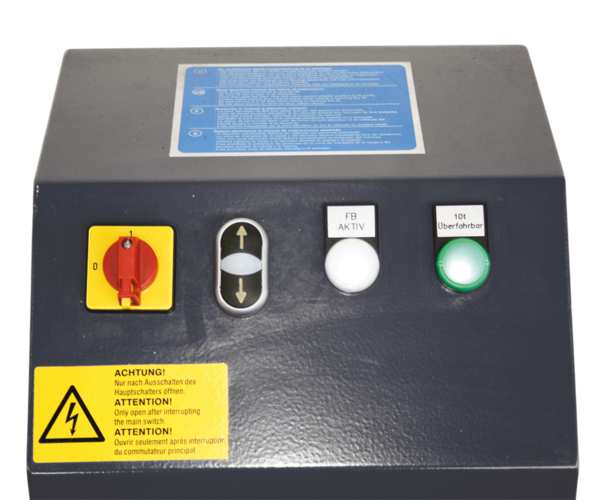

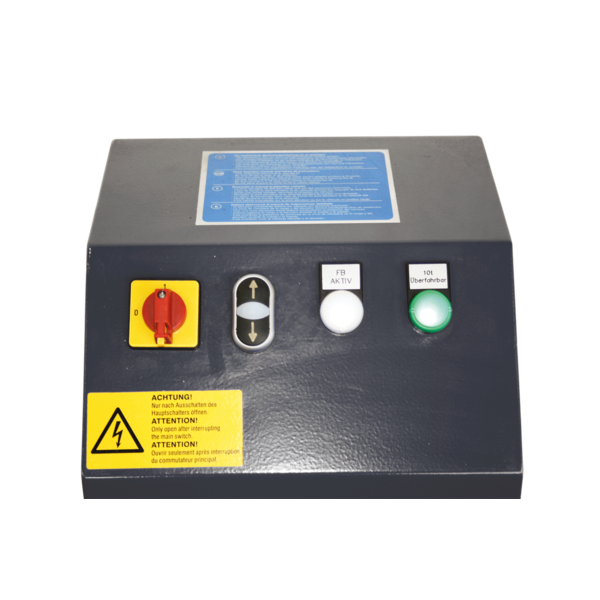

  • Signal lumineux sur le pupitre, donnant l'autorisation d'entrer sur l'élévateur une fois qu'il est complètement abaissé
  • Cuve d'encastrement de fondation constituant un coffrage perdu, livrée séparément (au préalable)
  • Charge de roues 3,5 t
  • Importante course utile de 450 mm (à partir du plancher)
  • Importante longueur de course de 1500 mm à 2000 mm
  • Plateaux de réception très larges
  • Temps de levage et d'abaissement courts 9 s/9 s
  • Grandesécurité grâce à 2 vérins de chaque côté des ciseaux (double circuit « maître-esclave »)

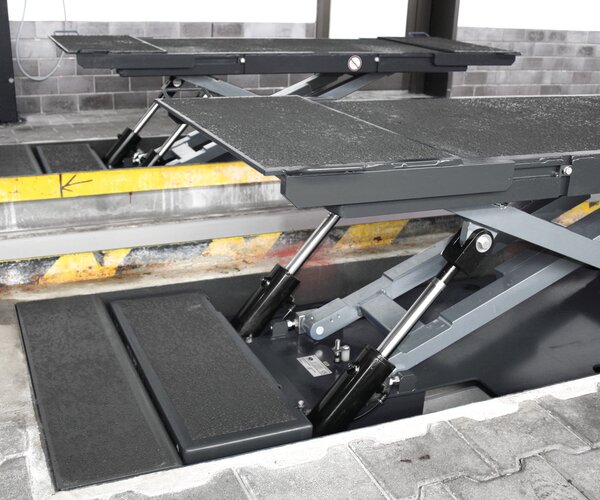

  • Vérins disposés à l'extérieur des ciseaux, ce qui offre une grande stabilité latérale
  • Pas d'air comprimé nécessaire

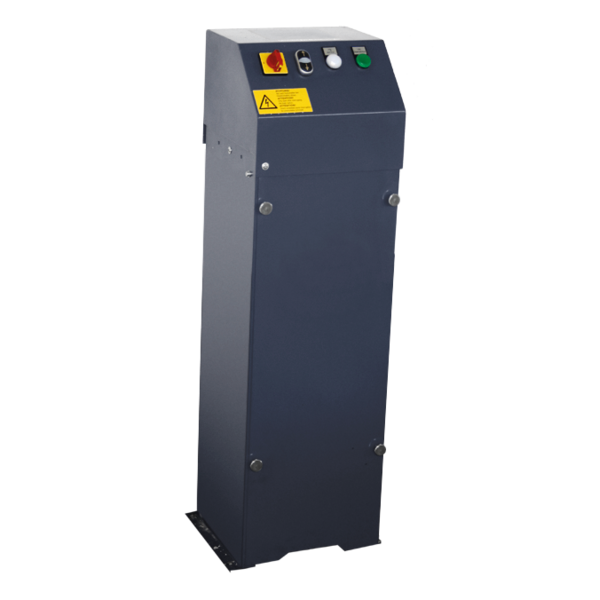

  • Pupitre de commande vertical à dimension extérieure compacte

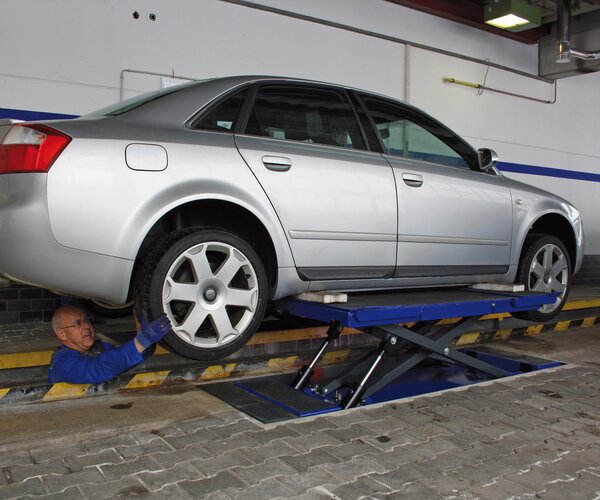

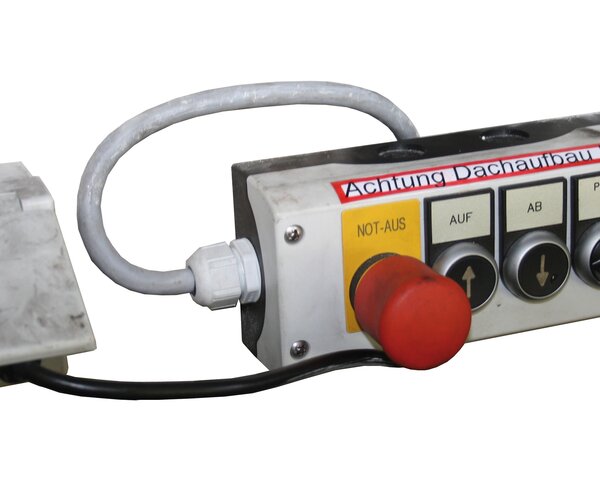

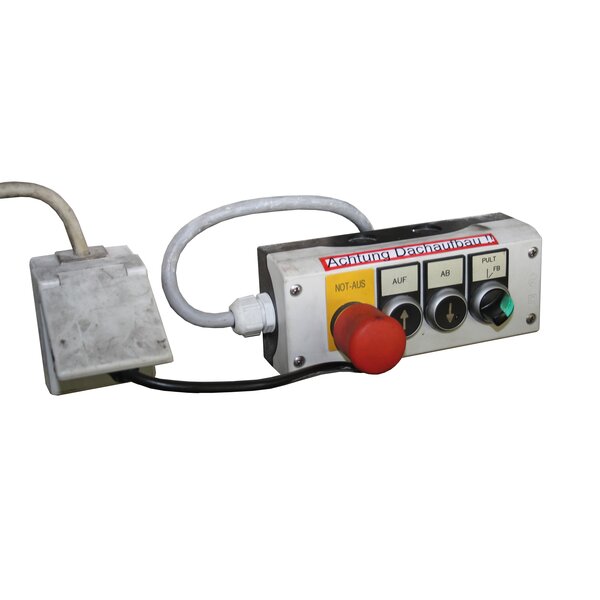

  • Unité de commande supplémentaire pouvant être montée à l'intérieur de la fosse avec un interrupteur de sécurité et un interrupteur de descente d'urgence
  • Équipement d'abaissement d'urgence, contrôlable de manière simple et sécurisée depuis le pupitre de commande
  • Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE en série
  • Revêtement par peinture poudre de haute qualité:
    • Gris anthracite, RAL 7016 (Plaques de réception, Cadre de sol, Ciseaux)
    • Gris fenêtre, RAL 7040 (Pupitre de commande)


Matériel fourni :

  • Élévateur de roue pour fosse type MPL 3.5
  • Pupitre de commande avec contrôle et groupe hydraulique
  • Unité de commande supplémentaire pouvant être montée à l'intérieur de la fosse
  • Tuyau hydraulique et conduit hydraulique pour l'intérieur de la fosse; distance max. entre l'élévateur et le groupe moteur 2 m
  • Notice et livret d'inspection
  • Déclaration de conformité CE
  • Emballage de transport


--------------------------------------------------------------
ATTENTION :
LIVRAISON PRÉALABLE seulement possible pour la cuve de
fondation VZ 972375 !
--------------------------------------------------------------

Téléchargements

Documents de vente

Fiche Technique

Documentation technique

Notices d'instructions

Caractéristiques techniques

Chargement CE3500 kg
Hauteur d'élévation max.450 mm
Temps de levage/descente
en fonction de la charge env.9 s/9 s
Profondeur d'encastrement260 mm
Largeur des plateaux683 mm
Longueur des plateaux1500 - 2000 mm
Puissance d'entraînement2,2 kW
Pression de fonctionnement170 bars
Largeur totale (en fonction de la fosse),
recommandée2250 mm
Alimentation électrique3/N/PE400 V 50 Hz
Fusibles gG16 A
Sécurisation des points de cisaillement Contrôle de tonalité
Poids avec emballage approx.1100 kg
Dimensions de l'emballage (L x l x H)2100 x 800 x 500 mm
Dimensions d'emballage
cuve de fondation (L x l x H)2360 x 1000 x 700 mm
Quantité de fluide hydraulique10 l
