Détails produit / contenu de la livraison
- montage posé au sol-
Description :

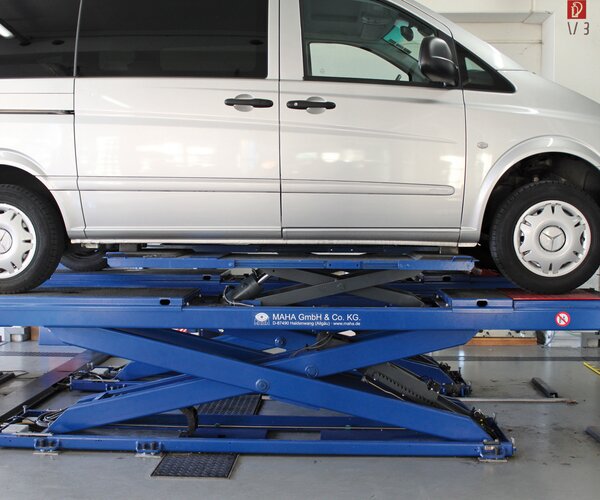

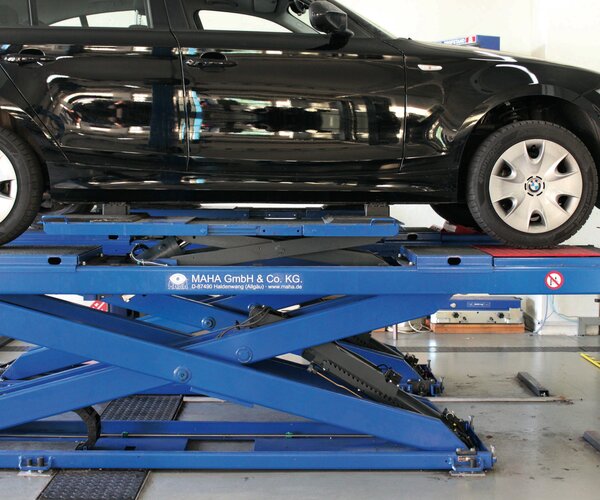

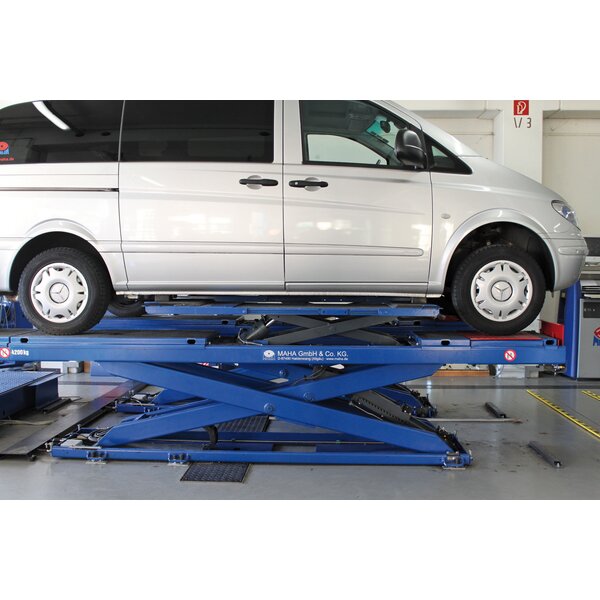

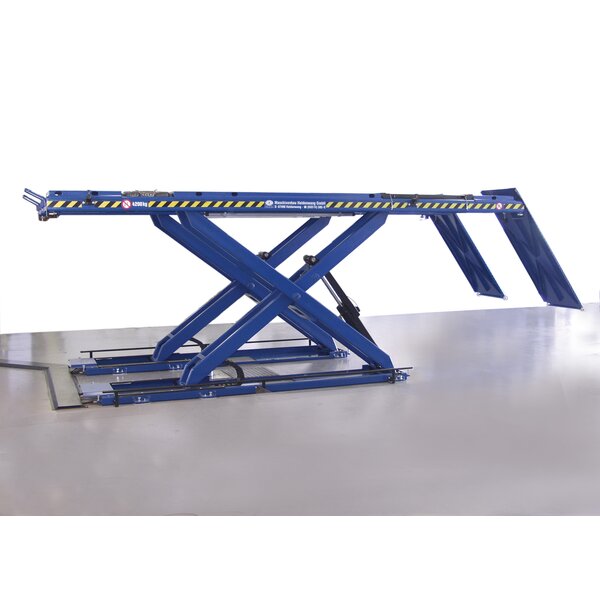

- Pont élévateur à ciseaux pour pose au sol
- Construction très robuste et éprouvée, conçue pour un débit de véhicules élevé et une longue durée de vie
- Haute stabilité latérale et rigidité flexionnelle, convient pour un alignement précis des roues
- Rail de guidage pour élévateur d'essieux déjà intégré au chemin de roulement

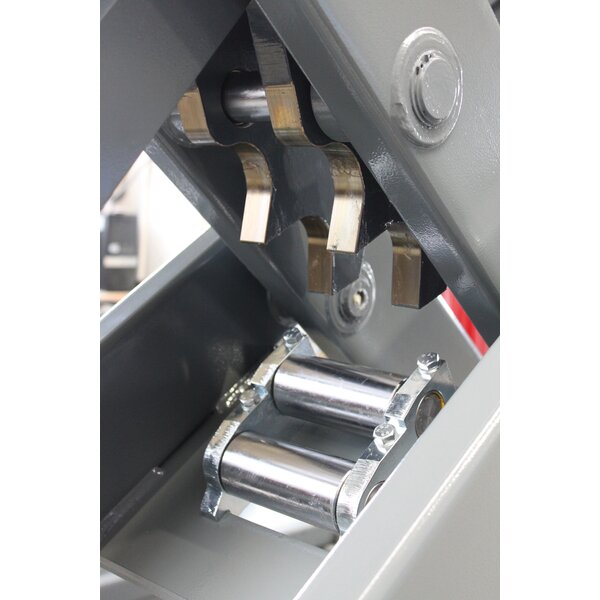

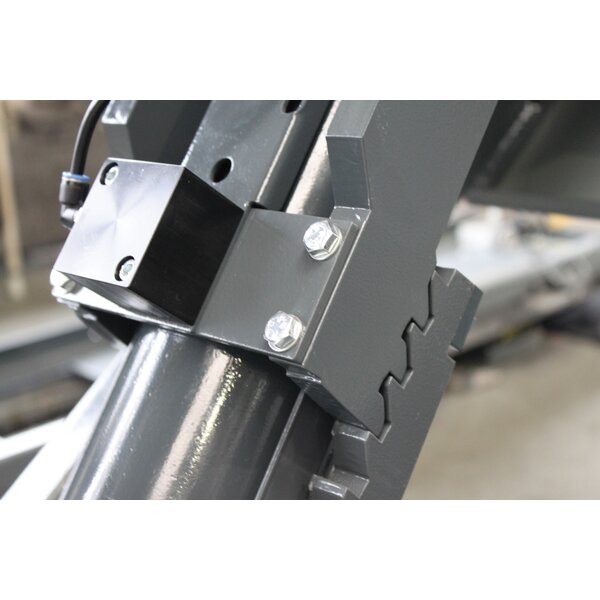

- Loquets et cylindres de repos comme dispositif de sécurité supplémentaire
- Les câbles et tuyaux hydrauliques passent par des tubes à l'intérieur des ciseaux de façon particulièrement sécurisée
- Traverse simple grâce à une hauteur de passage faible
- Hauteur de levage importante, jusqu'à 2 m, facilite les travaux de réparation et l'accès au véhicule
- ARRÊT D'URGENCE en cas de panne de courant
- Traitement anti-corrosion et traitement des corps creux supplémentaire
- Laquage par revêtement en poudre de haute qualité :
- Gris anthracite, RAL 7016 (Surfaces de roulement, structures de surface de roulement, Rampes de passage, Cadre de sol)
- Gris fenêtre, RAL 7040 (Ciseaux, Pupitre de commande)
- Synchronisation automatique des chemins de roulement et du levage auxiliaire (option)
- Un système de mesure des distances intégré de façon sécurisée aux cylindres de levage ( Système de mesure absolument linéaire ) rend superflus les barrières lumineuses et les interrupteurs électriques pour la détection de la hauteur de levage
- Sécurité accrue grâce à l'arrêt immédiat à la collision
(unilatérale) avec un obstacle à une différence de hauteur
- minimale
- Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE
- Arrêt automatique lorsque le pont atteint la hauteur souhaitée grâce à des points d'arrêts programmables individuellement
- Clavier robuste
- Inclinaison du chemin de roulement pour une meilleure entrée et sortie disponible en option

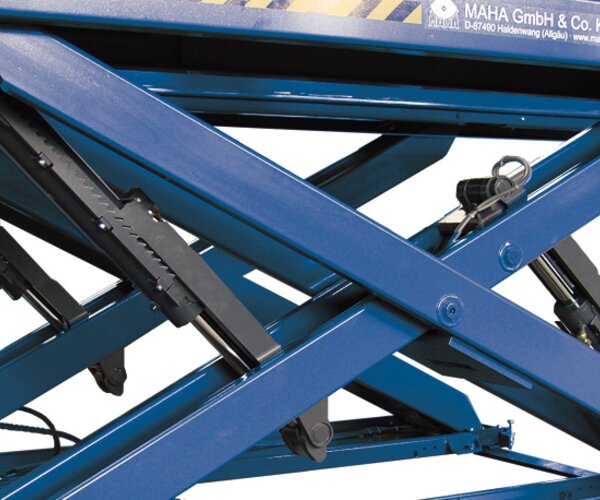

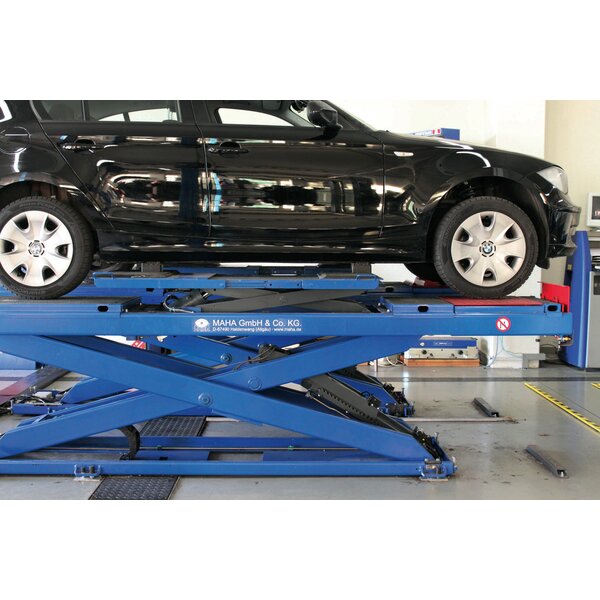

- Double loquet en option pour une stabilité accrue des bras de ciseaux pour le contrôle de l'alignement des roues (impossible avec l'élévateur roues libres)
- Réduction du temps de levage/ d'abaissement possible en option
Matériel fourni:
- Pontélévateur à doubles ciseaux, type: DUO CM 4.2 A
- Pupitre de commande avec contrôle et groupe hydraulique
- Interrupteur principal verrouillable
- 2 rampes d'accès, 2 arceaux de sécurité
- 2 raccords rapides de pression d'air sur le cheminde roulement
- Plaque de protection pour les câbles et les tuyaux hydrauliques
- 8 boucles de corde pour l'aide au transport
- Manuel d'utilisation et livret de test
- Déclaration de conformité CE
- Emballage de transport
Téléchargements
Documents de vente
| Brochures | ||
|---|---|---|
|
Prospectus MAHA DUO
|
||
|
Prospectus (Version imprimable) MAHA DUO print
|
||
| Fiche Technique | ||
|---|---|---|
|
Fiche technique DUO CM 4.2 A
|
||
|
Fiche technique (Version imprimable) DUO CM 4.2 A
|
||
Documentation technique
| Notices d'instructions | ||
|---|---|---|
|
Notice d'instructions DUO CM
|
||
Caractéristiques techniques
Caractéristiques techniques :
| Capacité portante CE | 4200 kg |
| Capacité portante CE avec levage auxiliaire | 4200 kg |
| Hauteur de levage max. | 2075 mm |
| Course de levage | 1850 mm |
| Durée de levage/abaissement | |
| approx. en fonction de la charge | 40/40 s |
| Dimensions (L x l x H) | 5900 x 2075 x 240 mm |
| Hauteur d'accès (sans accessoire) | 240 mm |
| Dimensions du chemin de roulement | |
| (L x l x H) | 4400 x 617 x 126 mm |
| Longueur optionnelle du chemin de roulement | 4800 mm |
| Groupe hydraulique | 2,5 kW |
| Pression de fonctionnement hydraulique | 190 bar |
| Tension d'alimentation | 3/N/PE 400 V 50 Hz |
| Fusibles gG | 16 A |
| Poids | 2650 kg |
| Poids avec emballage approx. | 2700 kg |
| Dimensions de l'emballage (L x l x H) | 4500 x 800 x 800 mm |
| Quantité approx. d'huile hydraulique (non fournie) | 40 l |
