Détails produit / contenu de la livraison
Variante STOCK - disponible sur stock
- RAL 7040
Description:
- Capacité portante 3500 kg

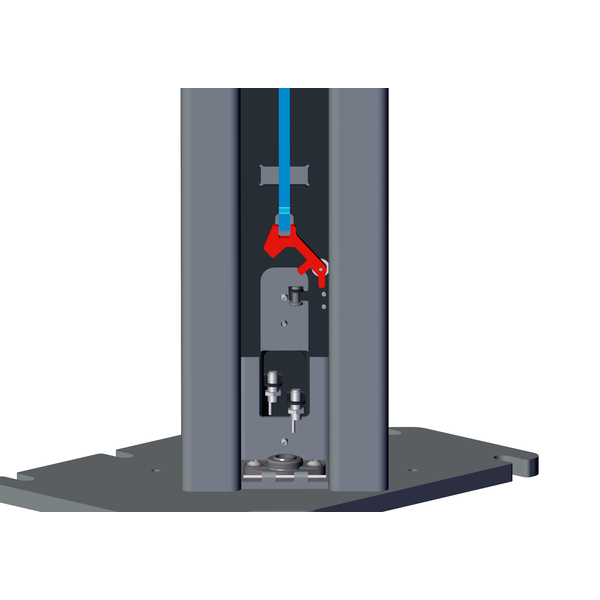

- triple safety

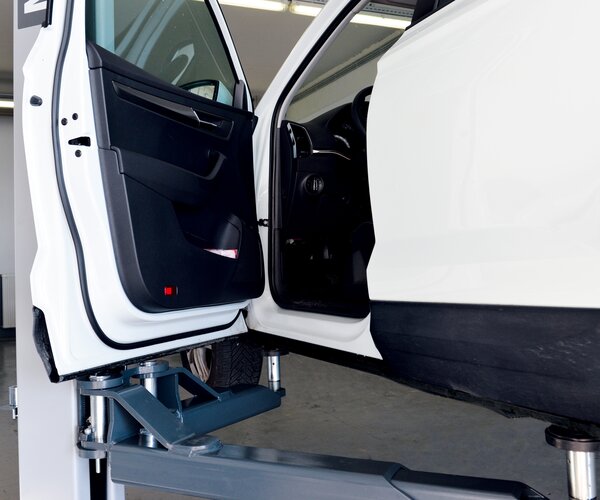

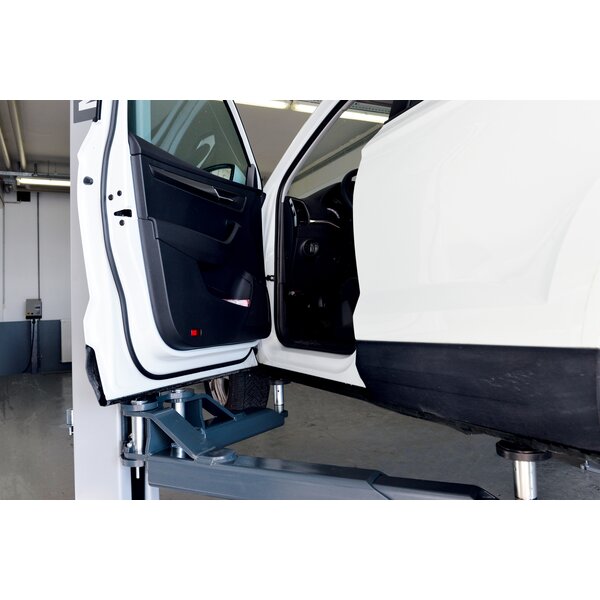

- Colonnes pivotées à 45° pour un grand angle dýÿouverture de porte
- Bras de support asymétriques
- Bras de support courts pivotant à 180°
- Largeur d'installation variable
- Revêtement par peinture poudre de haute qualité:
- Gris fenêtre, RAL 7040 (Colonnes)
- Gris anthracite, RAL 7016 (Chariot de levage, Bras de support)
Matériel fourni :

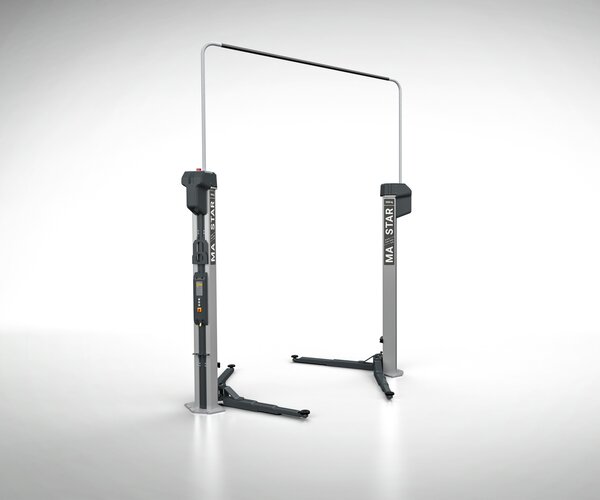

- 2 colonnes asymétriques à unité de commande sur la colonne de commande
- 4 Bras de support asymétriques (2 doubles, 2 simples télescopiques)
- Système de réception avec embase

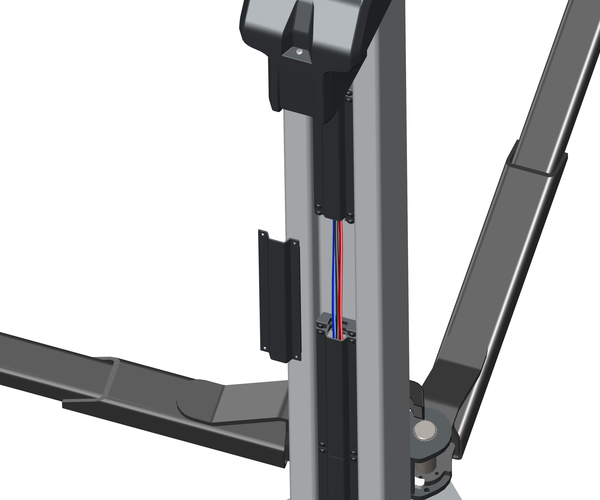

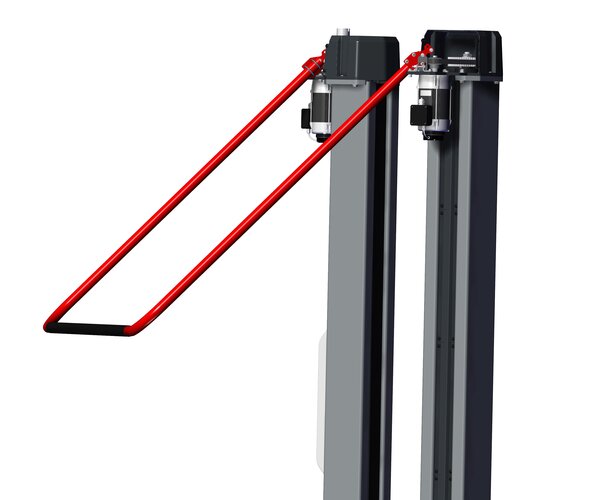

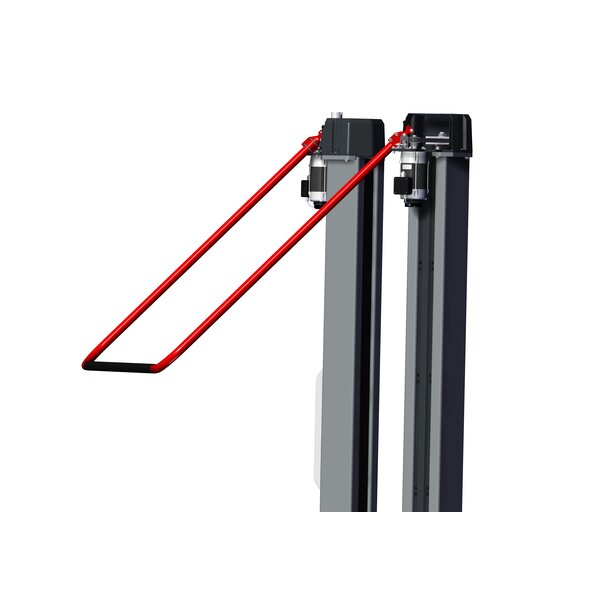

- Pont de câbles
- Huile pour broche (0,5 l)
- Notice et livret d'inspection
- Emballage de transport
Téléchargements
Documents de vente
| Brochures | ||
|---|---|---|
|
Prospectus MAHA MA-STAR
|
||
|
Prospectus (Version imprimable) MAHA MA-STAR print
|
||
| Fiche Technique | ||
|---|---|---|
|
Fiche technique MA STAR 3.5 A STOCK
|
||
|
Fiche technique (Version imprimable) MA STAR 3.5 A STOCK
|
||
Documentation technique
| Notices d'instructions | ||
|---|---|---|
|
Notice d'instructions MA STAR 3.5 | 5.5 | 6.5 (Version complète)
|
||
|
Notice d'instructions MA STAR 3.5 | 5.5 | 6.5 (Version imprimable pour utilisateurs finaux)
|
||
| Dessins de produits | ||
|---|---|---|
|
MA STAR 3.5 A Feuille de données, cotes principales
|
||
Caractéristiques techniques
Caractéristiques techniques :
| Capacité portante CE | 3500 kg |
| Hauteur d'élévation max. | 1995 mm |
| Temps de montée/Temps de descente | |
| (en fonction de la charge) environ | 40/40 s |

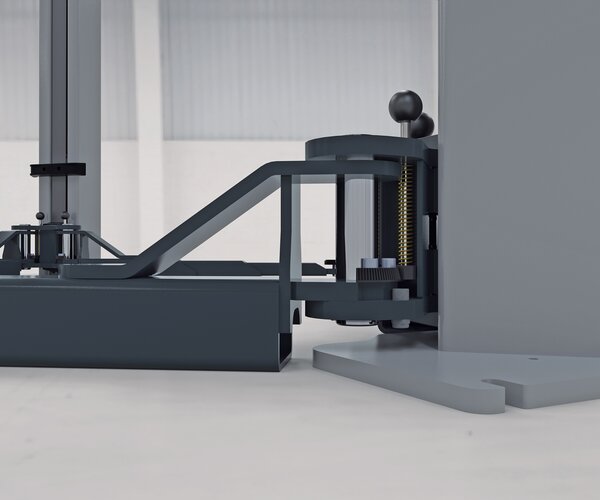

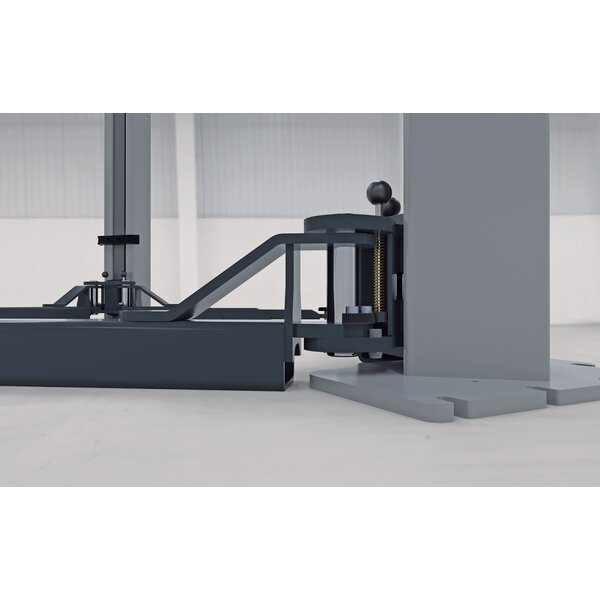

| Hauteur d'inclinaison | |
| de l'ensemble des bras de support | 100 mm |
| Plage de réglage du plateau de réception | 80 - 110 mm |
| Plage d'extension du bras portant court | 630 - 1240 mm |
| Plage d'extension du bras portant long | 920 - 1490 mm |
| Largeur totale* | 3592 mm |
| Dimension extérieure de la plaque d'appui* | 3551 mm |
| Écart entre les côtés extérieurs des colonnes* | 3242 mm |
| Largeur libre entre les colonnes * | 2660 mm |
| Largeur de passage | 2300 - 2450 mm |
| Hauteur de colonne | 2943 mm |
| Hauteur maximale (avec ponts de câble) | 4499 mm |

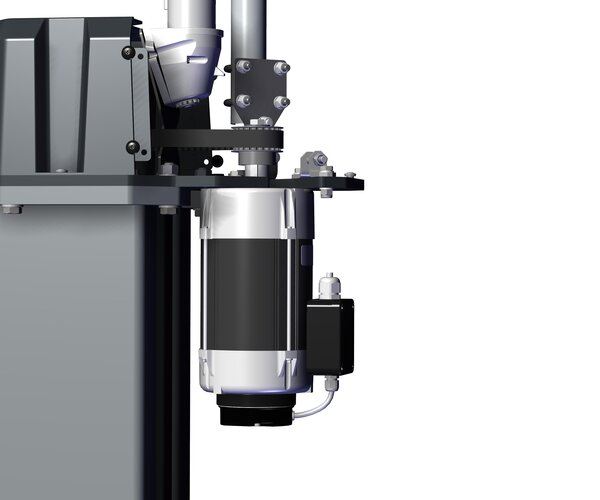

| Puissance d'entraînement | 2 x 3,0 kW |
| Alimentation électrique | 3/N/PE 400 V 50 Hz |
| Fusible | C16 A |
| Poids | 650 kg |
| Dimensions d'emballage (L x l x H) | 2900 x 1100 x 710 mm |
| Qualité de béton exigée | C 20/25 |
| lýÿépaisseur minimale requise de la dalle en béton | |
| chape est dýÿau moins | 180 mm |
*Dimension basée sur la largeur de passage
recommandée 2400 mm
