Détails produit / contenu de la livraison

Description :

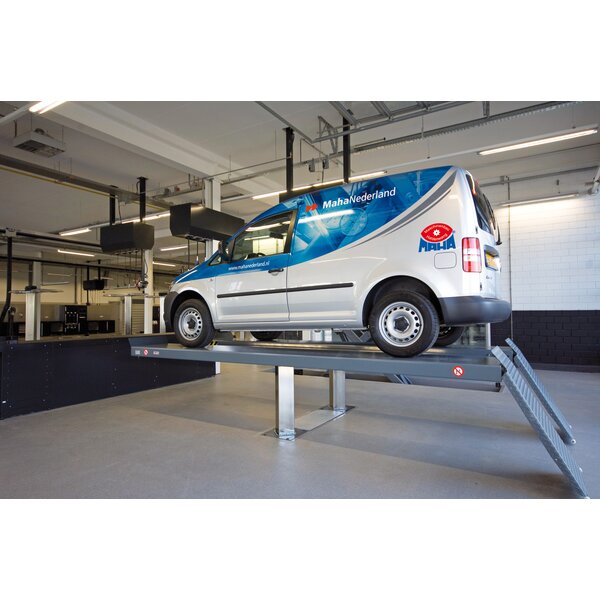

Deux élévateurs encastrés dans le sol de poinçon avec surfaces
de roulement

Description surfaces de roulement:

  • Longueur de surface de roulement 4400 mm parfaitement adaptée aux voitures et petits transporteurs
  • Grande liberté de mouvement sous le pont élévateur grâce à l'unité de levage à vérins compacte, qui permet un bon éclairage sous levéhicule levé
  • Extensible en option pour réception du véhicule avec détecteur de jeu pour le contrôle des modules du véhicule
  • Extension en option pour plate-forme élévatrice de géométrie avec surfaces de roulement orientées avec précision, plateaux coulissants pour support de roue sans contrainte, égalisation de niveau de surfaces de roulement et supports de mesure des roues
  • Un revêtement par peinture poudre de haute qualité sur le chemin de roulement le protège contre la corrosion, en plus de nettement valoriser son apparence.
  • Revêtement de surface de roulement en option avec revêtement granulaire ou avec film en aluminium
  • Un traitement anticorrosion supplémentaire des plis et des corps creux prolonge la durée de vie
  • Arrivée d'air comprimé déjà intégrée,alimentation électrique 230V/1PH sur le chemin de roulement disponible en option
  • Toutes les conduites sont protégées dans le poinçon SQUARE
  • Éclairage LED, en option, sans éblouissement et pivotant
  • Différentes variantes de structures pour une utilisation optimale: -surfaces de roulement au niveau du sol pour un chargement
    • surfaces de roulement au sol avec faible hauteur de tamponnement et zone de course du système de levage sans butée facile des plateformes de levage,sans module saillant dans la zone de l'élévateur
    • surfaces de roulement au niveau du sol pour un chargement facile des plateformes delevage,sans module saillant dans la zone de l'élévateur et avec ragréage de sol intégral de la zone de course du système de levage sans butée
  • Le chemin de roulement et la compensation du sol sont pré-équipés pour la mise en place d'un dispositif de levage pour essieux
  • Protection contre torsion et cisaillement par arrêt CE


Unité de levage SQUARE :

  • Une rigidité remarquable et une haute sécurité grâce à l'utilisation de vérins carrés anti-torsion
  • Sécuritémax. par concept de poinçon carré anti-roulement
  • Pompe très silencieuse et moteur E résistant à la corrosion, immergée, avec huile bio en option
  • Commandes de levage électronique avec fin de course sans contact et affichage optiquedes pannes
  • Fonctionnement très silencieux grâce à un revêtement de nickel spécial, glissant, durable du poinçon, guide poinçon robuste, nécessitant peu d'entretien
  • Vérins hydrauliques de sécurité internes et protégés garantissentune longue durée d'utilisation
  • Fourche de synchronisation et de sécurité mobile pour une distribution uniforme de force dans le guide de poinçon disponible en série
  • Grande vitesse de levage et d'abaissement garantie (respectivement 30/20 s)
  • Décharge d'urgence actionnée par batterie
  • Optimisation de l'ergonomie du lieu de travail en question grâce à la surveillance par un indicateur énergétique lumineux ou un commutateur encastré


Matériel fourni :

  • Surface de roulement 4400 mm, thermolaquée en peinture Gris anthracite (RAL 7016)
  • Unité de levage avec groupe hydraulique
  • Rampes et plaques de démarrage
  • Raccord d'air comprimé rapide monté sur surface de roulement
  • Matériel de direction etde fixation
  • Unité de levage avec étrier mobile
  • Cassettes encastrables/Cadre de montage non fournies avec l'équipement
  • Câble AB d'urgence p. raccordement aux boîtes de dérivation
  • Unité de commande avec 2 x 10 m de câble de commande (câble flexible huile)
  • Interrupteur principal verrouillable
  • Notice et livret d'inspection
  • Déclaration de conformité CE


Téléchargements

Documents de vente

Brochures
Fiche Technique

Caractéristiques techniques

Caractéristiques techniques:

Chargement CE3500 kg
Dimensions de la surface de roulement
(L x l x H)4400 x 617 x 126 mm
Largeur de passage intérieure840 mm
Dimensions totales (L x l x H)5471 x 2074 x 126 mm
Hauteur d'élévation max.2016 mm
Dimension quadratique du poinçon180 mm
Distance dé vérin1350 mm
Profondeur d'encastrement2382 mm
Temps de levage/d'abaissement
en fonction de la charge environ30/20 s
Quantité d'huile
du système hydraulique (nonfourni) environ28 l
Pression de service180 bars
Unité de commande (L x l x P)320 x 220 x 120 mm
Puissance d'entraînement3,0 kW
Couverture gG16 A
Alimentation électrique3/N/PE 400 V 50 Hz
