Détails produit / contenu de la livraison

Description:

  • Pont élévateur à quatre colonnes à commande électrohydraulique pour implantation sur sol
  • Plaque de renfort supplémentaire soudée au chemin de roulement pour une stabilité maximale
  • Chemin de roulement large pour toutes les largeurs de piste des véhicules
  • Surface de roulement avec déplacement latéral pour véhicules avec petite largeur de voie (dépendant de l'équipement)
  • Rail de guidage pour élévateur d'essieux monté sur le chemin de roulement
  • Dispositif de dépose pour le contrôle de l'alignement des roues en série, à bras en dents de scie à réglage de précision et loquet à actionnement électromagnétique
  • Faible hauteur de tamponnement pour un acheminement facile
  • Fonction AB d'urgence en cas de panne
  • Revêtement par peinture poudre de haute qualité:
    • Gris fenêtre, RAL 7040 (Colonnes)
    • Gris anthracite, RAL 7016 (Surfaces de roulement, structures de surface de roulement, Rampes de passage, Traverse)


Matériel fourni:

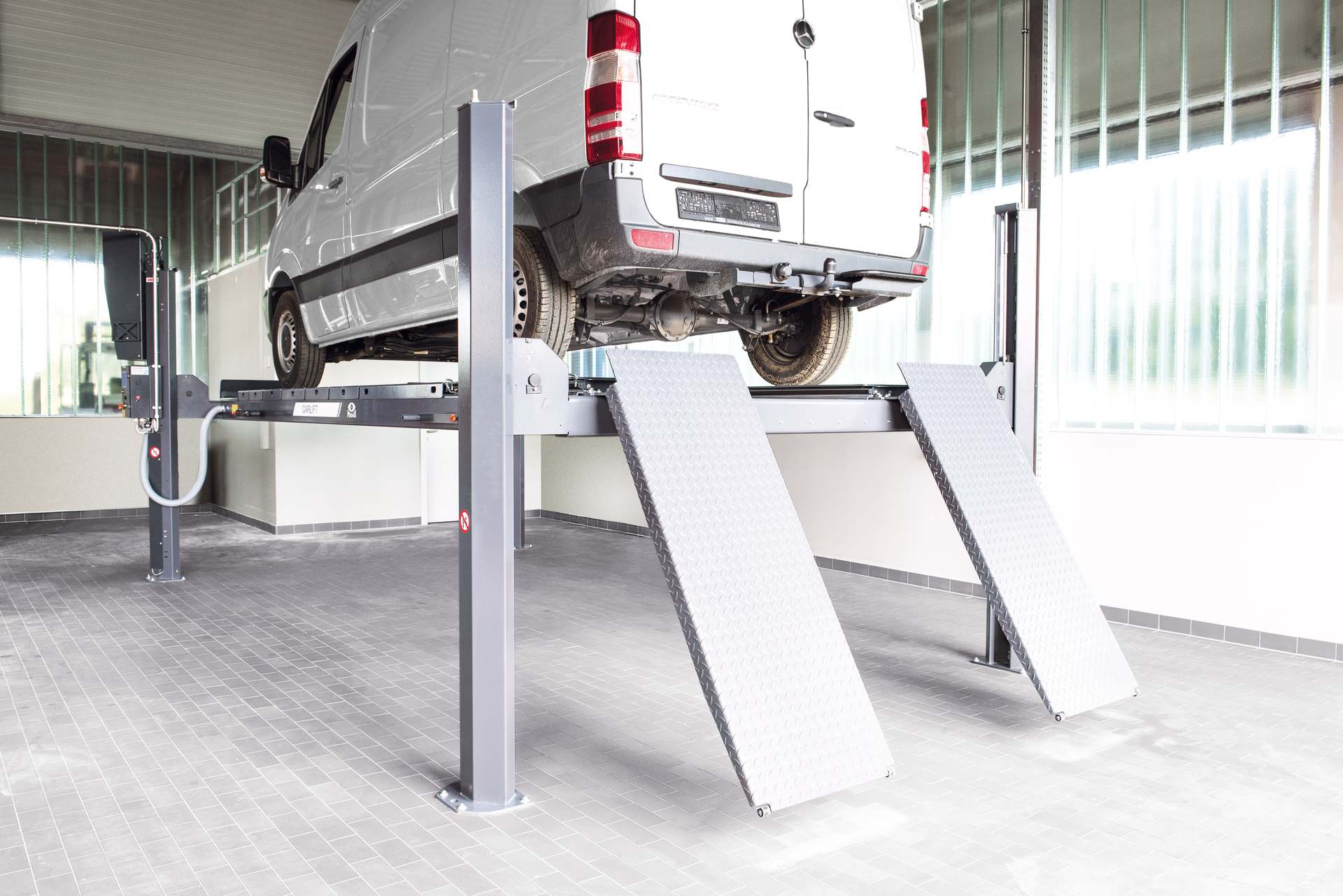

  • Pont élévateur à quatre colonnes, type CARLIFT II 4.0
  • Boîtiers de commande avec contrôle et groupe hydraulique
  • Interrupteur principal verrouillable
  • Dispositif de dépose pour géométrie
  • Rampe de 2 éléments, arceau de retournement de 2 éléments
  • Notice et livret d'inspection
  • Déclaration de conformité CE
  • Emballage de transport

Téléchargements

Documents de vente

Brochures
Fiche Technique

Documentation technique

Notices d'instructions

Caractéristiques techniques

Caractéristiques techniques:

Chargement CE4000 kg
Hauteur d'élévation max.1965 mm
Temps de montée/Temps de descente
(en fonction de la charge) environ30/30 s
Dimension globale (L x l)5790 x 3450 mm
Hauteur de tamponnement145 mm
Hauteur de tamponnement avec levage auxiliaire175 mm
Hauteur de tamponnement
avec structure pour géométrie195 mm
Hauteur de tamponnement
avec structure pour géométrieet levage auxiliaire225 mm
Dimensions de plaques d'essai (L x l)4400 x 630 mm
Longueur de surface de roulement en option4800 mm
Largeur libre entre colonnes2865 mm
Largeur libre entre surfaces de roulement750 - 1020 mm
Puissance d'entraînement2,2 kW
Alimentation électrique3/N/PE 400 V 50 Hz
Couverture gG16 A
Poids1400 kg
Quantité d'huile du système hydraulique (non fournie)10 l
Dimensions d'emballage (L x l x H)4400 x 800 x 1200 mm
