Détails produit / contenu de la livraison

Description :

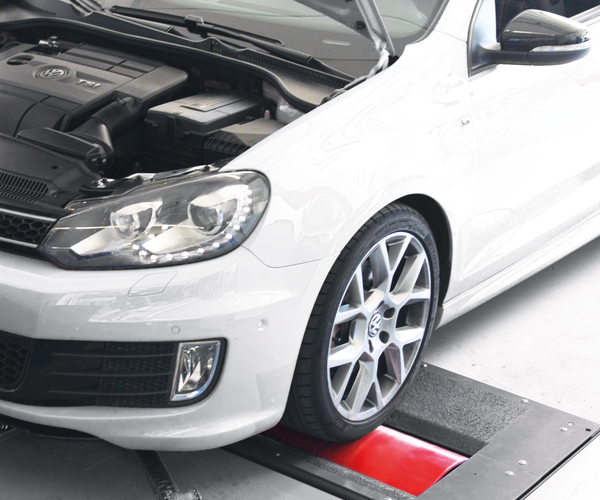

Banc d'essai de puissance à rouleaux mono-axe pour véhicules
particuliers de 2,4 t Charge d'essieux à frein à courant de
Foucault, parfaitement adaptée pour les mesures de la
performance, le tuning, et les travaux de diagnostic des
véhicules particulièrement puissants

  • Vitesse de test jusqu'à 300 km/h
  • Roulement du pneu semblable à la route
  • Les pneus sont protégés grâce à un faible travail de foulage

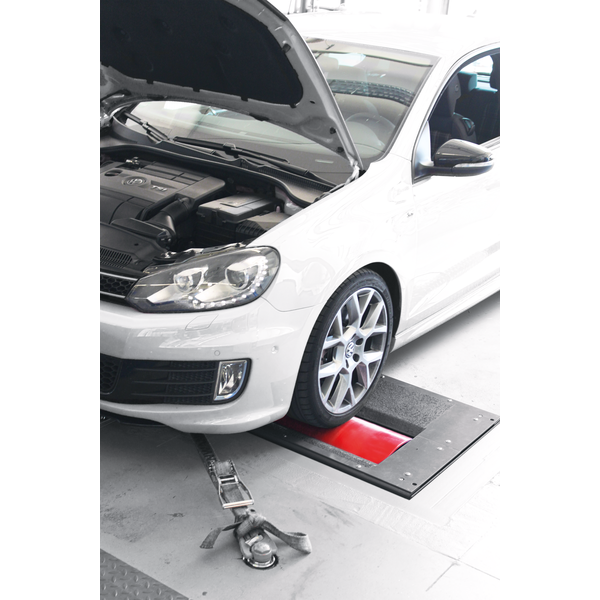

  • Dispositif réducteur de tension simple pour une immobilisation rapide de véhicule


Grande polyvalence grâce à une variété de modes opératoires
couvrant l'intégralité des champs d'application:

  • Mesure statique de performance à vitesse de rotation constante
  • Mesure statique de performance à vitesse constante
  • Mesure statique de performance sous une traction constante
  • Mesure dynamique de performance à accélération réglable
  • La mesure de la capacité de remorquage de MAHA garantit une haute précision des mesures de performance: estimation précise des pertes parasites du banc d'essai, du groupe motopropulseur du véhicule et des pertes par frottement et flexion des pneus sur les essieux
  • Mesure de compteur de vitesse avec jusqu'à 10 points de contrôle pouvant être sélectionnés librement
  • Mesure de la distance parcourue inclue
  • Fonction chronomètre pour la mesure de l'accélération entre différents paliers de vitesse en série
  • Simulation de charge à profil de charge librement programmable en option
  • Simulation de conduite à profil de vitesse librement programmable en option
  • Stockage des profils programmés dans la base de données


Logiciel professionnel à maniement intuitif répondant aux plus
hautes exigencesdes experts avec:

  • Représentation graphique continue et enregistrement de jusqu'à 16 paramètres pouvant être sélectionnés librement pour chaque cycle de mesure de performance sur un écran de mesure
  • Possibilité d'afficher jusqu'à trois cycles enregistrés en plus du cycle de mesure actuel sur l'écran de mesure; pour des possibilités de comparaison optimales lors du travail de contrôle
  • Deux cadrans d'affichage pour la vitesse de rotation et la vitesse, ainsiqu'un indicateur de la température de l'huile pour un contrôle constant des paramètre importants lors des mesures de puissance
  • Détermination de la puissance de roues, des pertes, et du moteur ainsi que du couple
  • Estimation standardisée de la performance du moteur selon les normes DIN 70020, EWG 80/1269, ISO 1585, JIS D 1001 et SAE J 1349 (en fonction de l'équipement)


  • Cadrans d'affichage de la performance du moteur, de la vitesse de rotation, de la vitesse,et de la traction lors des cycles de simulation
  • Un guidage utilisateur bien visible intégré aux cadrans d'affichage facilite la reproduction fiable des cycles de simulation
  • Télécommande permettant le contrôle total du banc d'essaià partir du véhicule incluse en série
  • Télécommande avec accumulateur longue durée et chargeur
  • Mise en marche et arrêt du ventilateur de refroidissement au choix sur le pupitre de commande ou à l'aide de la télécommande


  • Unité d'interface avec son statif et un long câble de raccordement fournie en série pour un positionnement optimal sur le banc d'essai avec le module CAN-DRZ de carte enfichable MAHA pour connecter le capteur de vitesse de rotation
  • L'unité d'interface peut être équipée en option du module d'entrée analogique module CAN-PTH de carte enfichable MAHA pour un enregistrement exhaustif de données environnantes telles que la température, la pression et l'humidité relativede l'air, ainsi que la température d'aspiration
  • L'unité d'interface peut être équipée en option du module d'entrée analogique de carte enfichable MAHA à quatre entrées pour les capteurs de température et de pression, ou de sondes lambda
  • Raccordement en option d'appareils de mesure de gaz d'échappement MAHA MGT 5, MDO 2 LON, MET-SERIE
  • Raccordement en option d'appareil de mesure de consommation Krupp-/AIC pour les moteurs essence ou diesel


Description pupitrede communication MCD 2000

  • Boîtier en métal robuste et multifonction
  • Armoire de commande intégrée pour l'ajout de composants électroniques
  • Tiroir verrouillable pour ranger un clavier et une souris d'ordinateur et compartiment de rangement pour les petites fournitures
  • Support conforme aux standards VESA pour la réception de l'ordinateur « tout en un » ou de l'écran d'ordinateur
  • Un compartiment de rangement d'ordinateur ou des étagères latérales sont disponibles comme extensions
  • Revêtement par peinture poudre de haute qualité:
    • gris fenêtre, RAL 7040 (armoire de commande)
    • gris anthracite, RAL 7016 (branches latérales)


Fourniture standard MCD 2000

  • Pupitre de communication MCD 2000

-Unité d'interface accompagnée d'un statif et d'un câble de

  • raccordement avec un insert pour le module d'environnement (Module CAN-PTH), carte enfichable pour l'enregistrement de la pression, la température et l'humidité de l'air avecun insert pour le module de vitesse de rotation (Module CAN-DRZ), carte enfichable pour l'enregistrement de la vitesse de rotation par une pince de déclenchement, un signal lumineux, un capteur à pince, une pince piezo, un capteurPMH (4 modules maximum peuvent être insérés dans la boîte)
  • Télécommande pour la commande et le contrôle du banc d'essai avec batterie et chargeur
  • Commande de l'air froid
  • Programme de mesure


Jeu de rouleaux standard :

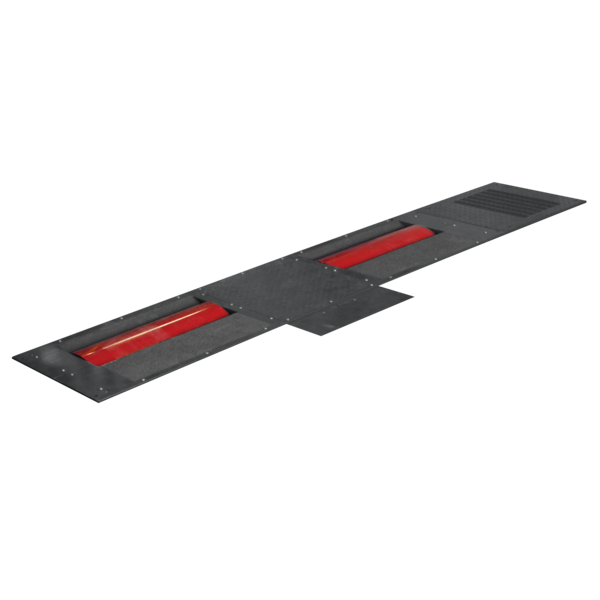

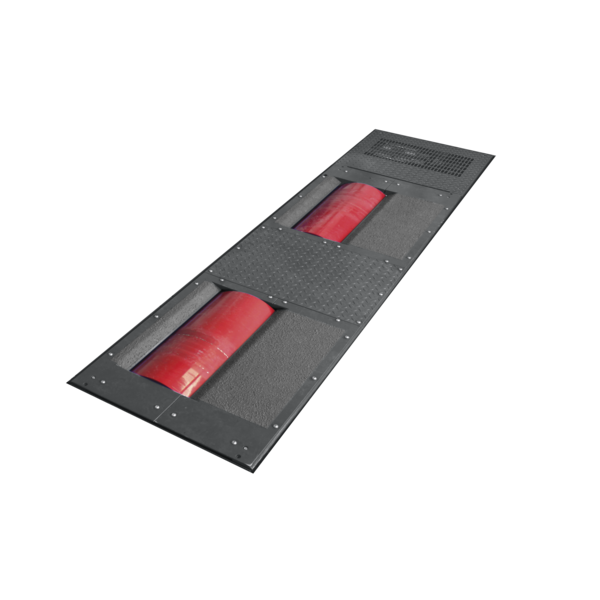

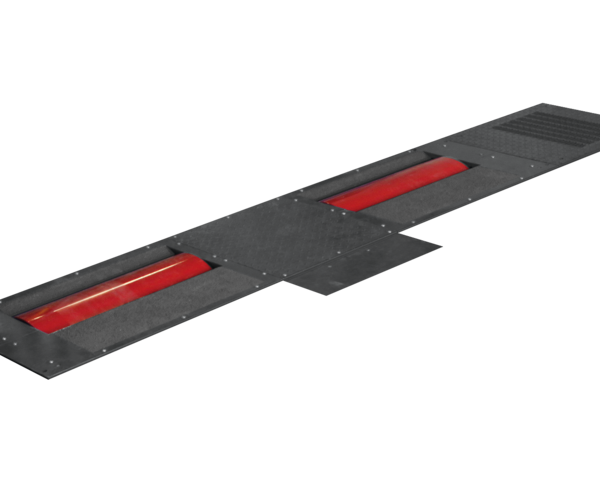

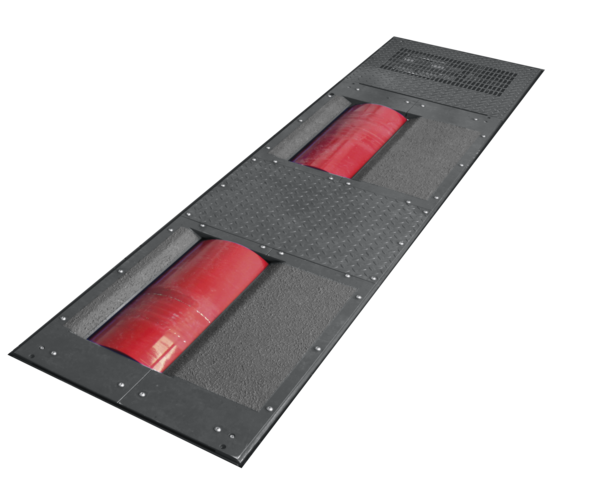

  • Jeu de rouleaux autoporteur et fermé à frein à courant de Foucault
  • Revêtement par peinture poudre de haute qualité: Gris anthracite, RAL 7016


Téléchargements

Documents de vente

Brochures
Fiche Technique

Documentation technique

Notices d'instructions

Caractéristiques techniques

Caractéristiques techniques du pupitre de communication:

Dimensions du poste (L x l x P)860 x 1500 x 420 mm
Alimentation électrique3/N/PE 400 V 50 Hz
Fusibles gG63 A
Poids avec emballage approx.150 kg
Dimensions variateur de puissance
(L x l x H)800 x 1000 x 400 mm


Caractéristiques techniques du jeu de rouleaux:

Charge par essieu2500 kg
Poids environ1300 kg
Masse rotative du jeu de rouleauxenv. 280 kg
Piste min.700 mm
Piste max.2200 mm
Diamètre des rouleaux504 mm
Dimensions du jeu de rouleaux
(L x l x H)1095 x 3324 x 512 mm
Air comprimé max.7 bar
Vitesse d'essai max.300 km/h
Performance de roues (statique) max.260 kW
(dynamique) pointe> 1 000 kW
Puissance de traction max.6 kN
Précision des mesuresMesure de la performance de roues
+/- 2% de la valeur mesurée
Surépaisseur des rouleaux5 mm
Moteur électrique à puissance motrice (en option)22 kW
